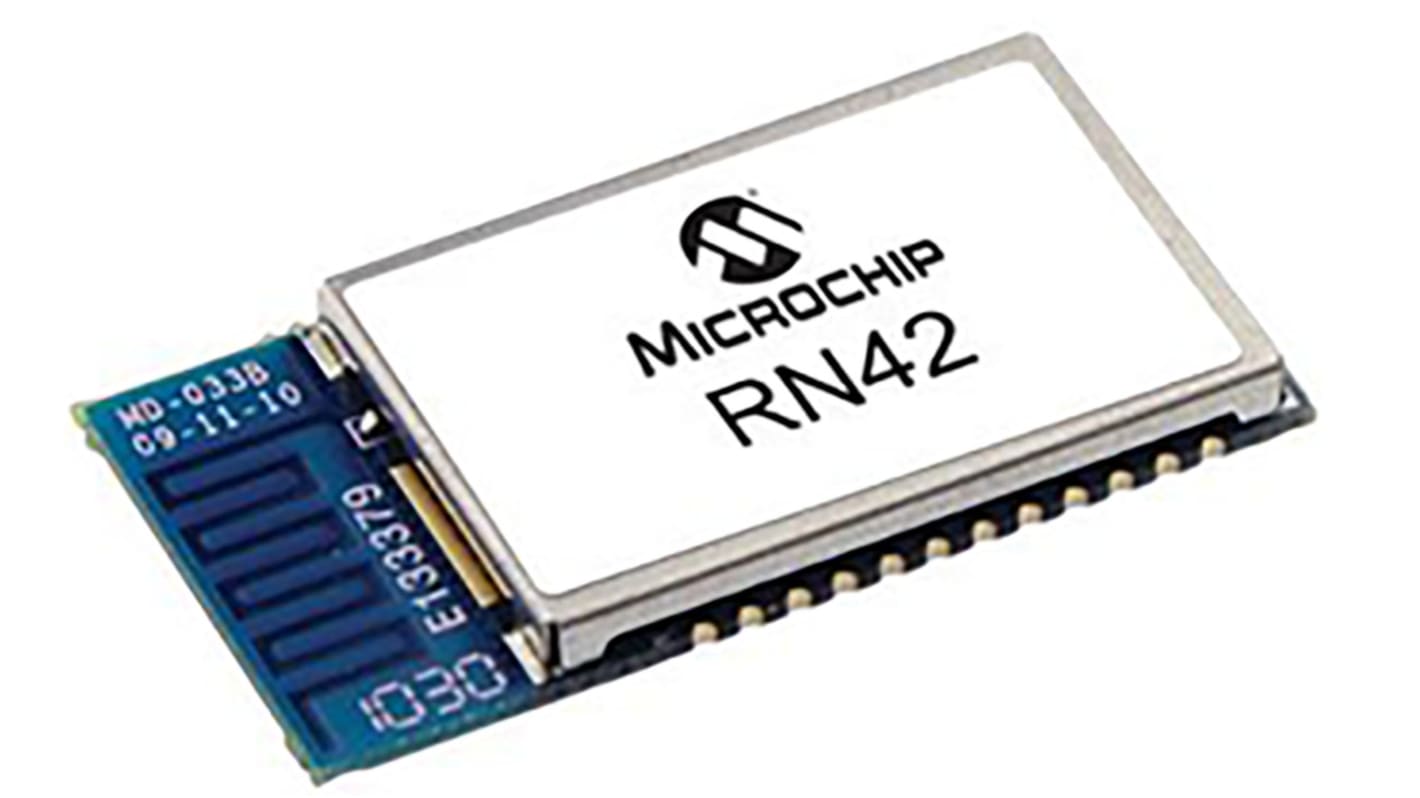

Układ Bluetooth 2.1 13.4 x 25.8 x 2.4mm RN42-I/RM630 -80dBm
- Nr art. RS:
- 123-8533
- Nr części producenta:
- RN42-I/RM630
- Producent:
- Microchip
6 Dostawa w ciągu 1 dni roboczych. UWAGA: Dostawa może potrwać o 1 dzień roboczy dłużej w zależności od miejsca doręczenia.
8 Dostawa w ciągu 4 dni roboczych. UWAGA: Dostawa może potrwać o 1 dzień roboczy dłużej w zależności od miejsca doręczenia.
Dodano do koszyka
Cena netto za szt.
82,58 zł
(bez VAT)
101,57 zł
(z VAT)
| Produkty | Per unit |
| 1 - 24 | 82,58 zł |
| 25 - 99 | 80,46 zł |
| 100 + | 78,44 zł |
- Nr art. RS:
- 123-8533
- Nr części producenta:
- RN42-I/RM630
- Producent:
- Microchip
Dane techniczne
Atesty i certyfikaty
Szczegółowe dane produktu
RN-42 Bluetooth 2.1 + moduł EDR klasy 2, profil SPP
Microchip RN42 klasy 2 Moduł Bluetooth jest małym gabarytem, niskim poborem mocy i prostym rozwiązaniem umożliwiającym dodanie komunikacji Bluetooth do projektów. System RN42 jest w pełni certyfikowany, obsługuje wiele protokołów interfejsów i charakteryzuje się niskim zużyciem energii, co czyni go idealnym rozwiązaniem wbudowanym.
Funkcje
W pełni wykwalifikowany moduł Bluetooth w wersji 2.1; obsługuje wersję 2.1 + Enhanced Data Rate (EDR)
Kompatybilny wstecz z Bluetooth 2.0, 1.2 i 1.1
Interfejs poleceń ASCII poprzez UART
Niski pobór mocy: 26 μA w trybie uśpienia, 3 mA podłączony, 30 mA w trybie transmisji
Niewielkie rozmiary
Interfejsy połączeń danych UART (SPP lub HCI) i USB (tylko HCI)
Wbudowane profile Bluetooth obejmują protokoły GAP, SDP, RFCOMM, L2CAP z obsługą profili SPP, HID i DUN
Zakwalifikowane do firmy Bluetooth SIG
Samonastawne podkładki SMT do montażu na płytce drukowanej (RN42 / RN42N) lub 2 x 10 styków zgodnych z gniazdem (RN42XV)
Wzmacniacz mocy klasy 2
Antena PCB (RN42/RN42XVP), brak anteny (RN42N), gniazdo anteny U.FL (RN42XVU)
Szyfrowanie AES-128
Zgodność z rodziną Microchip Microcontroller (PIC16F, PIC18F, PIC24F/H, dsPIC33 i PIC32)
Kompatybilny wstecz z Bluetooth 2.0, 1.2 i 1.1
Interfejs poleceń ASCII poprzez UART
Niski pobór mocy: 26 μA w trybie uśpienia, 3 mA podłączony, 30 mA w trybie transmisji
Niewielkie rozmiary
Interfejsy połączeń danych UART (SPP lub HCI) i USB (tylko HCI)
Wbudowane profile Bluetooth obejmują protokoły GAP, SDP, RFCOMM, L2CAP z obsługą profili SPP, HID i DUN
Zakwalifikowane do firmy Bluetooth SIG
Samonastawne podkładki SMT do montażu na płytce drukowanej (RN42 / RN42N) lub 2 x 10 styków zgodnych z gniazdem (RN42XV)
Wzmacniacz mocy klasy 2
Antena PCB (RN42/RN42XVP), brak anteny (RN42N), gniazdo anteny U.FL (RN42XVU)
Szyfrowanie AES-128
Zgodność z rodziną Microchip Microcontroller (PIC16F, PIC18F, PIC24F/H, dsPIC33 i PIC32)
Normy i standardy
Zakres częstotliwości radiowej: Od 2,402 GHz do 2,480 GHz, z 79 kanałami
Moc wyjściowa RF: +4 dBm
Czułość odbiornika: -80 dBm
Zasięg do 10 metrów
Stałe prędkości danych SPP: 240 Kb/s (tryb Slave), 300 Kb/s (tryb Master)
Szybkość transmisji danych HCI: 1,5 Mb/s w trybie HCI, 3,0 Mb/s w trybie Burst
Komunikacja z hostem: Serial UART z kontrolą przepływu RTS/CTS
Zasilanie: Od +3,0 V do +3,6 V DC
Moc wyjściowa RF: +4 dBm
Czułość odbiornika: -80 dBm
Zasięg do 10 metrów
Stałe prędkości danych SPP: 240 Kb/s (tryb Slave), 300 Kb/s (tryb Master)
Szybkość transmisji danych HCI: 1,5 Mb/s w trybie HCI, 3,0 Mb/s w trybie Burst
Komunikacja z hostem: Serial UART z kontrolą przepływu RTS/CTS
Zasilanie: Od +3,0 V do +3,6 V DC
Zatwierdzenia
Bluetooth, FCC, IC, CE
.
Bluetooth - Microchip
Dane techniczne
Atrybut | Parametr |
|---|---|
| Klasa Bluetooth | Klasa wyzwalania Class 2 |
| Wersja Bluetooth | 2.1 |
| Czułość odbiornika | -80dBm |
| Obsługiwane złącza magistrali | GPIO, PCM, SPI, UART, USB |
| Wymiary | 13.4 x 25.8 x 2.4mm |
| Wysokość | 2.4mm |
| Długość | 13.4mm |
| Maksymalna temperatura robocza | +85°C |
| Minimalna temperatura robocza | -40°C |
| Szerokość | 25.8mm |
