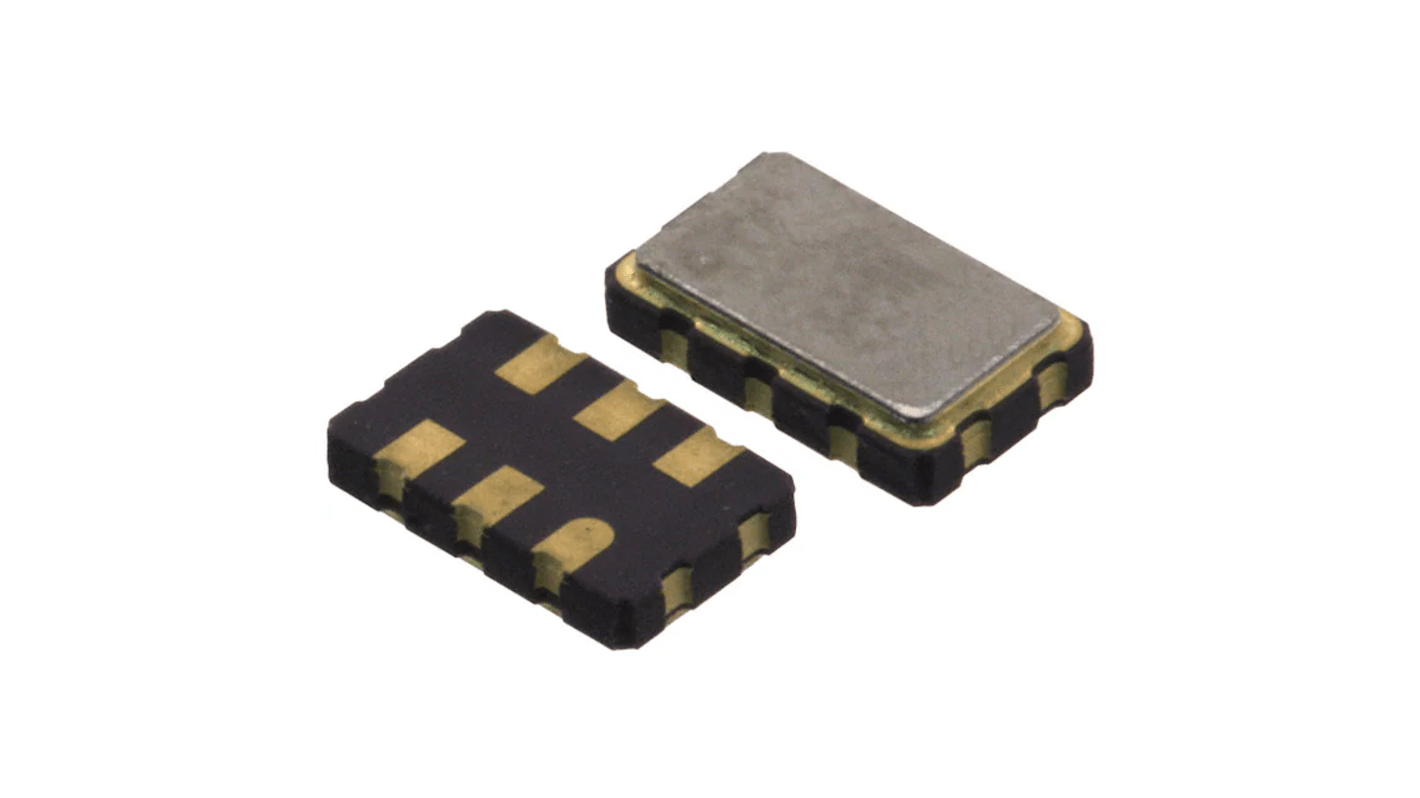

Oscylator kwarcowy 12.288MHz Renesas Electronics ±25PPM XO SMD

Urządzenia XL firmy Renesas Electronics (opcje XO i VCXO) to bardzo precyzyjne oscylatory kwarcowe z typowym jitterem fazowym od 750 do 890 fs w szerokości pasma od 12 kHz do 20 MHz. Oscylatory kwarcowe serii XL, dostępne w szerokim zakresie częstotliwości od 0,750 MHz do 135 0 MHz, wykorzystują rodzinę zastrzeżonych układów ASIC, koncentrując się głównie na technologiach redukcji szumów. Modulator Delta Sigma trzeciego rzędu redukuje szumy do poziomów porównywalnych z tradycyjnymi oscylatorami kwarcowymi i SAW. Urządzenia XL są doskonałym wyborem w porównaniu z konwencjonalnymi technologiami dzięki krótkiemu czasie realizacji, niskiemu kosztowi, niskiemu poziomowi szumów, szerokiemu zakresowi częstotliwości i doskonałej wydajności środowiskowej. Urządzenia XL (opcja XO) mają stabilność do ±20 ppm, a urządzenia XL (opcja VCXO) ±50 ppm APR.

Typy wyjść: LVDS, LVPECL, LVCMOS, jitter fazowy (od 12 kHz do 20 MHz) od 750 fs do 890 fs. Typowe napięcie zasilania wynosi 2,5 V lub 3,3 V. Temperatura robocza wynosi od -20°C do +70°C. Lepsza niż ±10% liniowość w zakresie Vc.
