Regulator przełączający 170mA Montaż powierzchniowy SMDB Boost, Buck, Flyback

Nr art. RS:: 146-5628
Nr części producenta:: LNK304GN
Producent:: Power Integrations

Regulator przełączający 170mA Montaż powierzchniowy SMDB Boost, Buck, Flyback

Ten produkt jest niedostępny.

Przepraszamy, ale obecnie nie posiadamy tego produktu w magazynie i nie ma możliwości jego zamówienia.

Dodano do koszyka

Zobacz koszyk

Cena netto za szt. (w tubie á 50)

3,46 zł

(bez VAT)

4,26 zł

(z VAT)

Produkty	Per unit	Per Tube*
50 - 50	3,46 zł	173,20 zł
100 - 200	3,23 zł	161,65 zł
250 - 450	3,04 zł	152,05 zł
500 +	2,80 zł	139,80 zł
*cena za opakowanie

Nr art. RS:: 146-5628
Nr części producenta:: LNK304GN
Producent:: Power Integrations

Dane techniczne

Datasheet

Atesty i certyfikaty

Kraj pochodzenia:: MY

Szczegółowe dane produktu

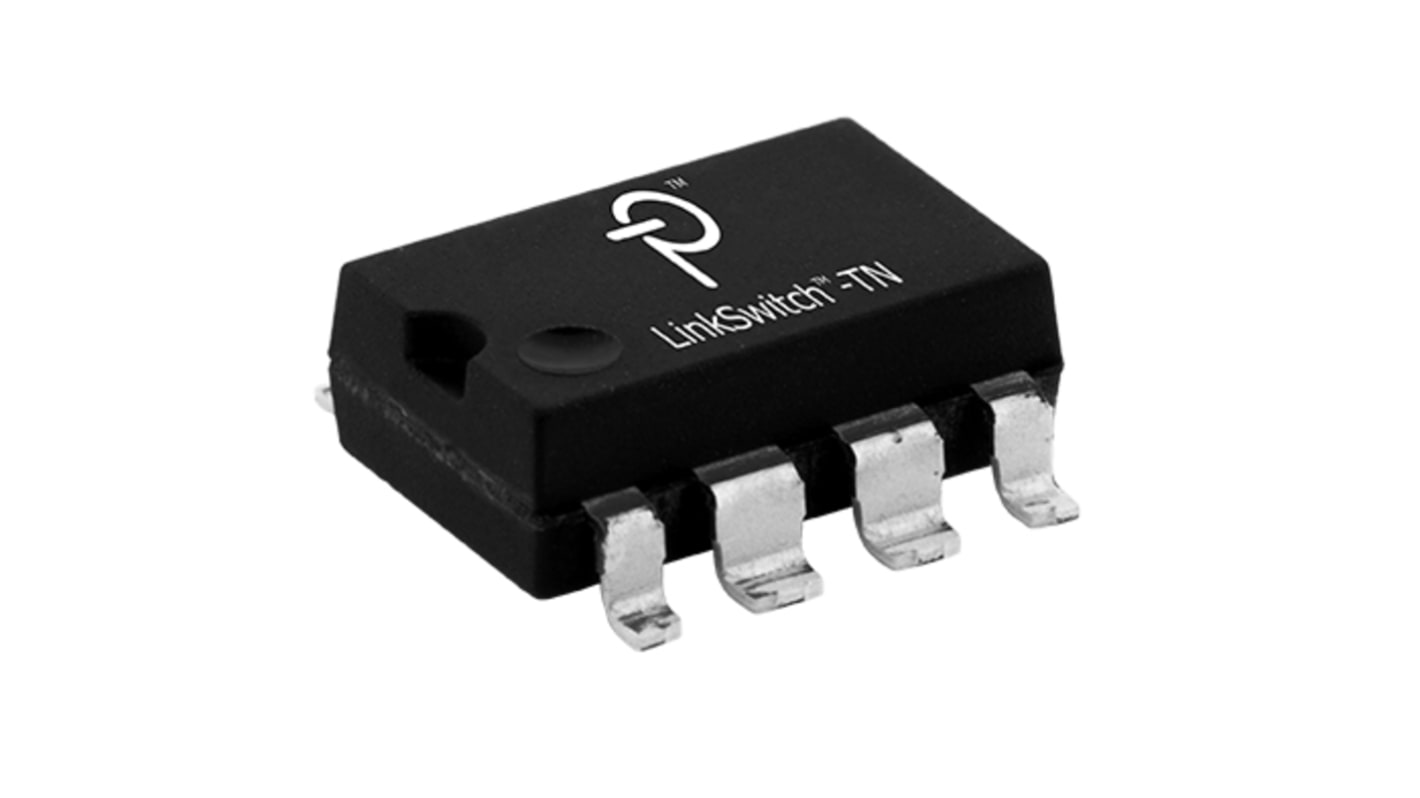

LInk304 Konwerter dyskowy Link-TN Buck

Power Integrations LNK304 LinkSwitch™-TN to układy scalone typu "buck Converter" zapewniające rozwiązanie typu "krok w dół" w celu obliczenia liczby składników. Model LNK304 został zaprojektowany w taki sposób, aby oferować bardziej wydajną alternatywę w porównaniu z rozwiązaniami komponentowymi opartymi na komponentach liniowych i pasywnych.

Zastosowania

Konwerter typu buck przełącznika LNK304 firmy LinkSwitch jest idealny do użytku w urządzeniach i licznikach czasu, a także do sterowników diod LED i sterowania przemysłowego.

Funkcje

W pełni zintegrowany automatyczny restart w celu wykrycia zwarcia i zabezpieczenia przed awarią w obwodzie otwartym
Częstotliwość robocza 66 kHz z precyzyjnym ograniczeniem prądowym
Wąskie tolerancje i nieznaczne wahania temperatury
Wysokie napięcie przebicia 700 V.
Wahania częstotliwości znacznie zmniejszają zakłócenia elektromagnetyczne (∼10 dB)
Wbudowany ogranicznik prądu i zabezpieczenie termiczne z histerezą
Wysoka temperatura wyłączenia termicznego (min. +135°C)
Zajmuje zwykle tylko 50/80 mW w topologii samowomocnej (buck) na wejściu 115/230 V AC bez obciążenia (opto feedback)
Zajmuje zazwyczaj tylko 7/12 mW w topologii z odwróceniem pola widzenia na wejściu 115 / 230 V AC bez obciążenia

Urządzenie LinkSwitch-TN jest specjalnie zaprojektowane w celu zastąpienia wszystkich liniowych i zasilanych przez kondensator (zasilanie pojemnościowe) nieizolowanych zasilaczy w zakresie prądu wyjściowego poniżej 360 mA przy równych kosztach systemu, zapewniając jednocześnie dużo wyższą wydajność i energooszczędność. Urządzenia LinkSwitch-TN mieszczą w jednym monolitycznym układzie scalonym tranzystor mocy MOSFET 700 V, oscylator, prosty mechanizm włączania/wyłączania, wysokonapięciowe impulsowe źródło prądowe, układ fluktuacji częstotliwości, ogranicznik prądu dla każdego cyklu oraz układ odcięcia termicznego.

Wąskie tolerancje i nieznaczne wahania temperatury
Termiczne przeciążenie poziomu systemu, zabezpieczenie przed zwarciem i przerwą w obwodzie na wyjściu
Obsługa topologii typu buck, buck-boost oraz flyback
Doskonała regulacja linii i obciążenia nawet przy typowej konfiguracji
Szerokie pasmo zapewnia szybkie uruchamianie bez przeregulowania
Limit prądu zapewnia tłumienie tętnień linii
Wbudowany ogranicznik prądu i zabezpieczenie termiczne z histerezą

.
