- Nr art. RS:
- 146-5633
- Nr części producenta:
- LNK305PN
- Producent:
- Power Integrations
250 W magazynie, dostawa w ciągu 1 dni roboczych. UWAGA: Dostawa może potrwać dłużej z powodu odprawy celnej.
Dodano do koszyka
Cena netto za szt. (w tubie á 50)
3,24 zł
(bez VAT)
3,99 zł
(z VAT)
Produkty | Per unit | Per Tube* |
50 - 200 | 3,24 zł | 162,10 zł |
250 - 950 | 2,76 zł | 137,75 zł |
1000 - 2450 | 2,43 zł | 121,50 zł |
2500 + | 2,32 zł | 115,90 zł |
*cena za opakowanie |
- Nr art. RS:
- 146-5633
- Nr części producenta:
- LNK305PN
- Producent:
- Power Integrations
Dane techniczne
Atesty i certyfikaty
Szczegółowe dane produktu
LinkSwitch-TN, Power Integrations
Rodzina urządzeń LinkSwitch-TN, które zastępują zasilacze bierne o bardzo niskim napięciu zasilania AC-DC, bez izolacji.
Klasa MOSFET wewnętrzna 700 V.
Z własnym zasilaniem
STEROWANIE WŁ./WYŁ
Histeretyczne wyłączenie termiczne
Ograniczenie mocy
Jitter częstotliwości zmniejsza zakłócenia elektromagnetyczne
EcoSmart Niski pobór mocy w trybie gotowości/bez obciążenia
Z własnym zasilaniem
STEROWANIE WŁ./WYŁ
Histeretyczne wyłączenie termiczne
Ograniczenie mocy
Jitter częstotliwości zmniejsza zakłócenia elektromagnetyczne
EcoSmart Niski pobór mocy w trybie gotowości/bez obciążenia
Urządzenie LinkSwitch-TN jest specjalnie zaprojektowane w celu zastąpienia wszystkich liniowych i zasilanych przez kondensator (zasilanie pojemnościowe) nieizolowanych zasilaczy w zakresie prądu wyjściowego poniżej 360 mA przy równych kosztach systemu, zapewniając jednocześnie dużo wyższą wydajność i energooszczędność. Urządzenia LinkSwitch-TN mieszczą w jednym monolitycznym układzie scalonym tranzystor mocy MOSFET 700 V, oscylator, prosty mechanizm włączania/wyłączania, wysokonapięciowe impulsowe źródło prądowe, układ fluktuacji częstotliwości, ogranicznik prądu dla każdego cyklu oraz układ odcięcia termicznego.
Wąskie tolerancje i nieznaczne wahania temperatury
Termiczne przeciążenie poziomu systemu, zabezpieczenie przed zwarciem i przerwą w obwodzie na wyjściu
Obsługa topologii typu buck, buck-boost oraz flyback
Doskonała regulacja linii i obciążenia nawet przy typowej konfiguracji
Szerokie pasmo zapewnia szybkie uruchamianie bez przeregulowania
Limit prądu zapewnia tłumienie tętnień linii
Wbudowany ogranicznik prądu i zabezpieczenie termiczne z histerezą
Termiczne przeciążenie poziomu systemu, zabezpieczenie przed zwarciem i przerwą w obwodzie na wyjściu
Obsługa topologii typu buck, buck-boost oraz flyback
Doskonała regulacja linii i obciążenia nawet przy typowej konfiguracji
Szerokie pasmo zapewnia szybkie uruchamianie bez przeregulowania
Limit prądu zapewnia tłumienie tętnień linii
Wbudowany ogranicznik prądu i zabezpieczenie termiczne z histerezą
.
Regulatory napięcia przełączania Power Integrations
Dane techniczne
Atrybut | Parametr |
---|---|
Maksymalny prąd wyjściowy | 280mA |
Maksymalne napięcie wyjściowe | 700 V |
Funkcja regulatora | Boost, Buck, Flyback |
Minimalne napięcie wyjściowe | -0,3 V |
Minimalne napięcie wejściowe | 85 V AC |
Maksymalne napięcie wejściowe | 265 V AC |
Typ wyjścia | Stałe |
Typ montażu | Otwór przezierny |
Liczba wyjść | 1 |
Maksymalna częstotliwość przełączania | 70 kHz |
Liczba styków | 7 |

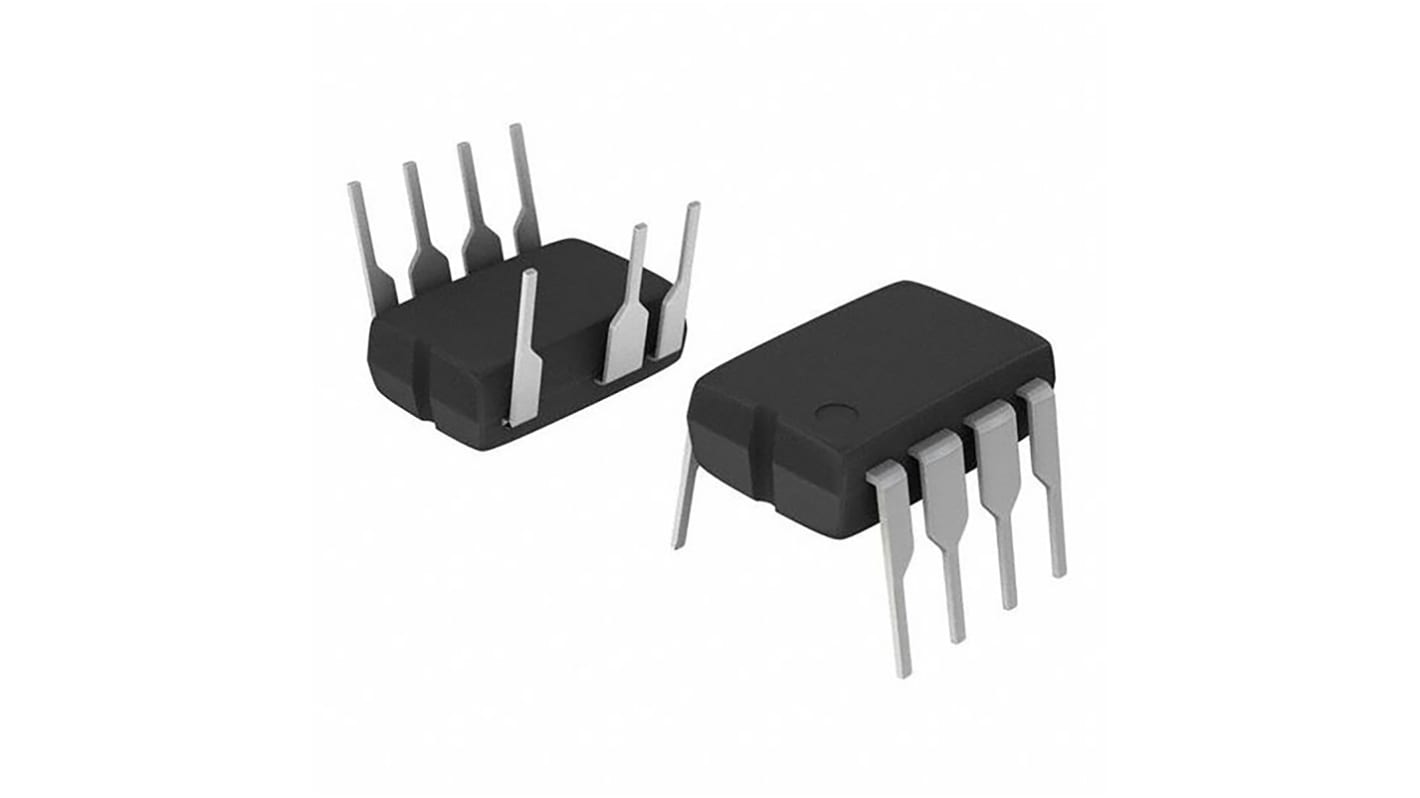

Typ opakowania | DIPB |
Szerokość | 3.68mm |
Długość | 9.83mm |
Maksymalna temperatura robocza | +150°C |
Wysokość | 3.68mm |
Minimalna temperatura robocza | -40°C |
Wymiary | 9.83 x 6.6 x 3.68mm |
