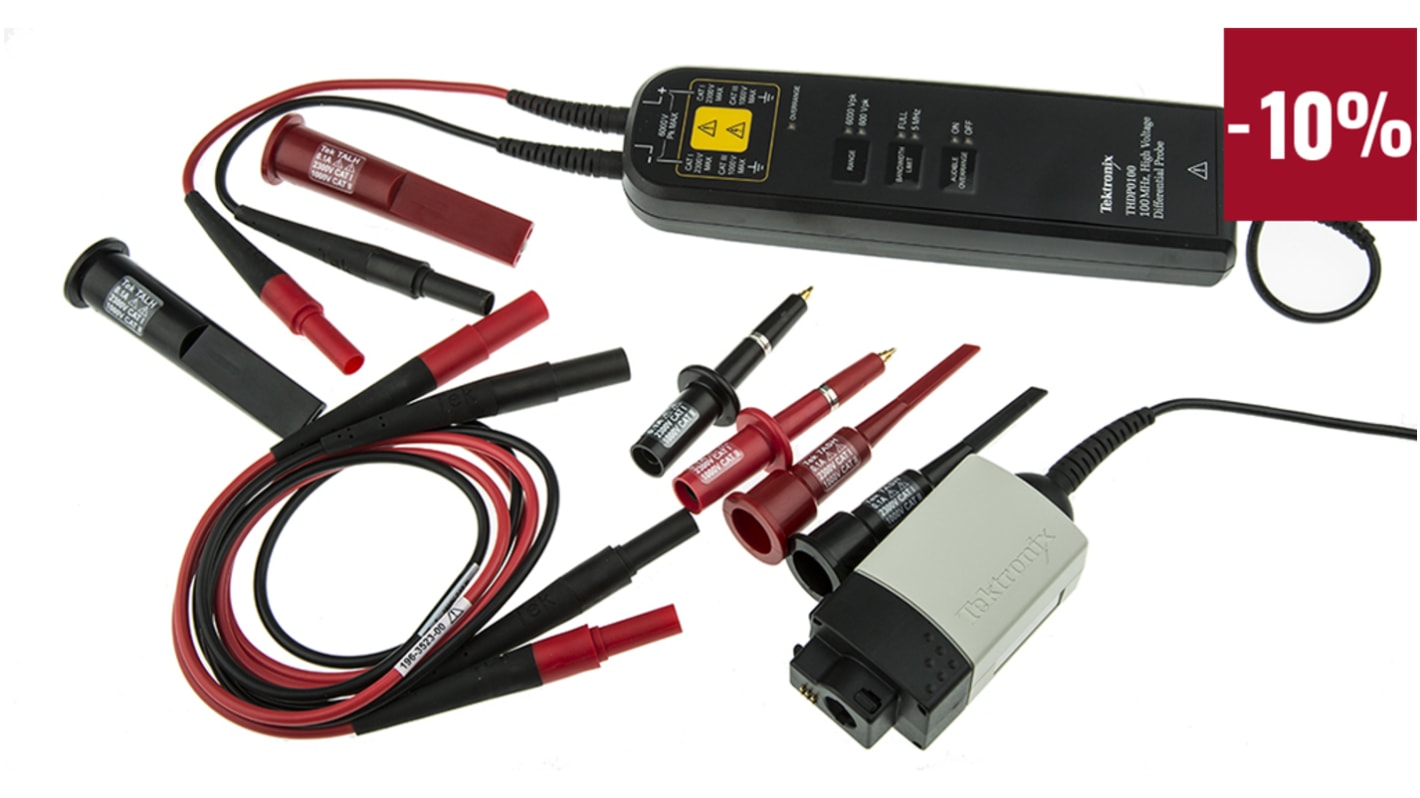

Sonda do oscyloskopów Różnicowa, wysokonapięciowa 100MHz Tektronix 1:100, 1:1000 BNC l. sond: 2 THDP0100
- Nr art. RS:
- 752-7353
- Nr części producenta:
- THDP0100
- Producent:
- Tektronix
1 W magazynie, dostawa w ciągu 1 dni roboczych. UWAGA: Dostawa może potrwać o 1 dzień roboczy dłużej w zależności od miejsca doręczenia.
Dodano do koszyka
Cena netto za szt.
20 093,04 zł
(bez VAT)
24 714,44 zł
(z VAT)
Produkty | Per unit |
1 + | 20 093,04 zł |
- Nr art. RS:
- 752-7353
- Nr części producenta:
- THDP0100
- Producent:
- Tektronix
Dane techniczne
Atesty i certyfikaty
Zwolniony
- Kraj pochodzenia:
- CN
Szczegółowe dane produktu
Sondy oscyloskopowe Tektronix
Różnicowa wysokoprzepięciowa karta Tektronix ma największy zakres dynamiki różnicowej. Pozwala to użytkownikowi bezpiecznie mierzyć do ±6000 V. Sonda obsługuje pasmo do 100 MHz i szybkość obrotu do 2500 V/ns przy wzmocnieniu 1/1000. Sonda jest dostarczana z dwoma rozmiarami końcówek hakowych i posiada wskaźnik Visual przekroczenia zakresu oraz wskaźnik dźwiękowy, który informuje użytkownika, gdy przekracza zakres liniowy głowicy.
Uwaga:
Sondy serii TMDP i THDP są wyposażone w interfejs TekVPI®, który umożliwia inteligentną komunikację między próbnikiem a osopem. Każda sonda TekVPI posiada elementy sterujące i wskaźniki umieszczone na skrzynce kompensacji głowicy, które zapewniają szybki i łatwy dostęp do najbardziej potrzebnych elementów sterujących i stanu roboczego głowicy. Sondy z serii P52xxA są wyposażone w interfejs Tektronix TekProbe®, który przekazuje informacje o skali do osomaku.
Urządzenie THDP0100 może bezpiecznie mierzyć napięcie pływające do 6000 V. Wskaźnik Visual przekroczenia zakresu i wskaźnik dźwiękowy sygnalizują użytkownikowi przekroczenie zakresu liniowego głowicy.
Uwaga:
Sondy serii TMDP i THDP są wyposażone w interfejs TekVPI®, który umożliwia inteligentną komunikację między próbnikiem a osopem. Każda sonda TekVPI posiada elementy sterujące i wskaźniki umieszczone na skrzynce kompensacji głowicy, które zapewniają szybki i łatwy dostęp do najbardziej potrzebnych elementów sterujących i stanu roboczego głowicy. Sondy z serii P52xxA są wyposażone w interfejs Tektronix TekProbe®, który przekazuje informacje o skali do osomaku.
Urządzenie THDP0100 może bezpiecznie mierzyć napięcie pływające do 6000 V. Wskaźnik Visual przekroczenia zakresu i wskaźnik dźwiękowy sygnalizują użytkownikowi przekroczenie zakresu liniowego głowicy.
Charakterystyka i zalety
Szerokość pasma wynosi od DC do 200 MHz.
Współczynnik tłumienia wynosi 1:100 i 1:1000
Czas narastania wynosi 3.5ns
Impedancja wejściowa wynosi 40Mohmll2.5pF
Maksymalne napięcie w trybie wspólnym wynosi ±6000 KV
Maksymalne napięcie wejściowe wynosi 2300 V CAT i 1000 V CAT III
Typowy CMRR DC: >-80dB/100 kHz: >-60dB/3.2 MHz: >-30dB/100 MHz: >-26dB
Wskaźnik przekroczenia zakresu
Certyfikat bezpieczeństwa
Tłumienie przełączane
Limit przełączanej przepustowości
Długość kabla 1.5 m.
Zastosowania
Czujniki różnicowe wysokiego napięcia służą do pomiaru różnic napięcia między dwoma punktami pomiarowymi, w których żaden punkt pomiarowy nie znajduje się na ziemi. Można je znaleźć w:
Pomiary pływające
Konstrukcja zasilacza przełączającego
Konstrukcja napędu silnikowego
Statecznik elektroniczny
Konstrukcja monitorów CRT
Konstrukcja i serwis przetwornicy zasilania
Ocena urządzenia zasilającego
Interfejs BNC (P5200A sondy)
Interfejs TekVPI (sondy serii TMDP i THDP)
Interfejs TekProbe
Pomiary pływające
Konstrukcja zasilacza przełączającego
Konstrukcja napędu silnikowego
Statecznik elektroniczny
Konstrukcja monitorów CRT
Konstrukcja i serwis przetwornicy zasilania
Ocena urządzenia zasilającego
Interfejs BNC (P5200A sondy)
Interfejs TekVPI (sondy serii TMDP i THDP)
Interfejs TekProbe
Certyfikaty
Certyfikat CE
Certyfikat ISO
CAT I 2300 V.
CAT III 1000 V.
Certyfikat ISO
CAT I 2300 V.
CAT III 1000 V.
.
W zestawie
2 końcówek głowic
2 duże zaczepy
2 małe spinki mocujące
2 głowice
2 duże zaczepy
2 małe spinki mocujące
2 głowice
Dane techniczne
Atrybut | Parametr |
---|---|
Typ sondy | Różnicowa, wysokonapięciowa |
Tłumienie | 1:100, 1:1000 |
Szerokość pasma | 100MHz |
Maksymalne napięcie wejściowe w trybie wspólnym | 6kV |
Typ złącza | BNC |
Numer modelu p | THDP0100 |
Liczba sond | 2 |
Poziom kategorii ochrony | CAT I, CAT III |
Seria | THD |
Kategoria bezpieczeństwa | CAT I 2300 V, CAT III 1000V |
Czas narastania | 3.5ps |
