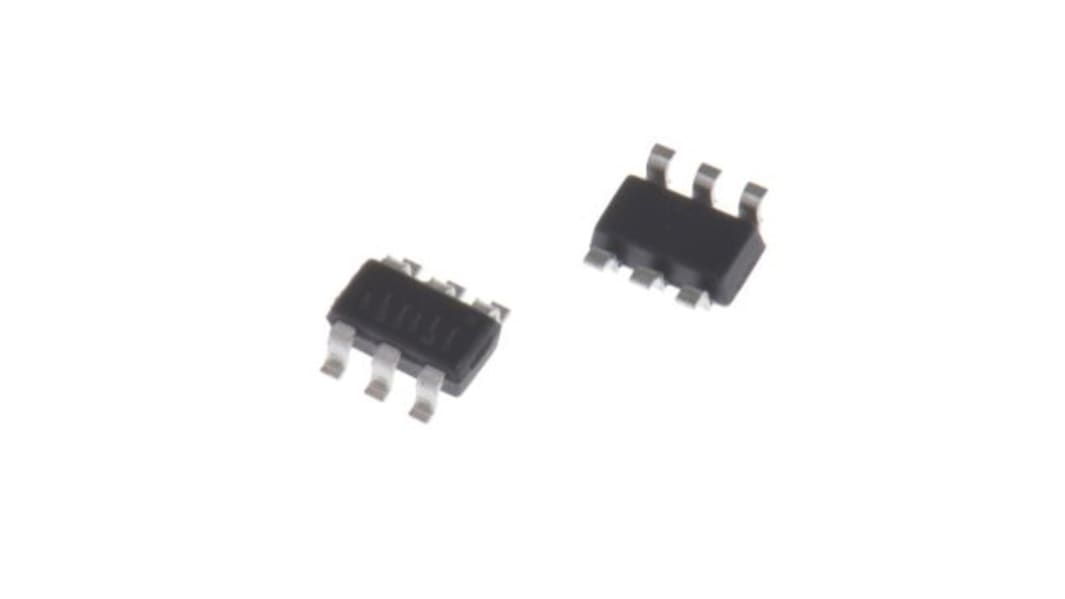

Sterownik LED BCR405UW6-7, SOT-26, 6-Pin, 100mA, 40 V, DiodesZetex

Monolityczny układ DiodesZetex integruje tranzystor, diody i rezystory, aby działał jako regulator prądu stałego (CCR) do sterowania diodami LED. To urządzenie reguluje wstępnie ustawioną wartość znamionową 50 ma, którą można regulować za pomocą rezystora zewnętrznego do 100 ma. It jest przeznaczony do napędzania diod LED w strunach i zmniejsza natężenie prądu w rosnących temperaturach w celu samoochrony. Działa jako seria liniowa CCR do sterowania prądem ciągu LED, może być stosowany w zastosowaniach o napięciu zasilania do 40V. Dzięki temu, że nie ma potrzeby stosowania dodatkowych komponentów zewnętrznych, ten moduł CCR jest w pełni zintegrowany z urządzeniem SOT26, co pozwala zminimalizować liczbę elementów i obszaru PCB.

Regulator prądu stałego LED wykorzystujący emiter PNP z rezystorem emitera do limitu prądu IOUT 50 ma przy stałym natężeniu ± 10% (ustawienie wstępne) IOUT o wartości do 100 ma z regulowanym zewnętrznym rezystorem napięcie zasilania 40 V LED ściemniania przy użyciu modulacji szerokości impulsu do 25 kHz
