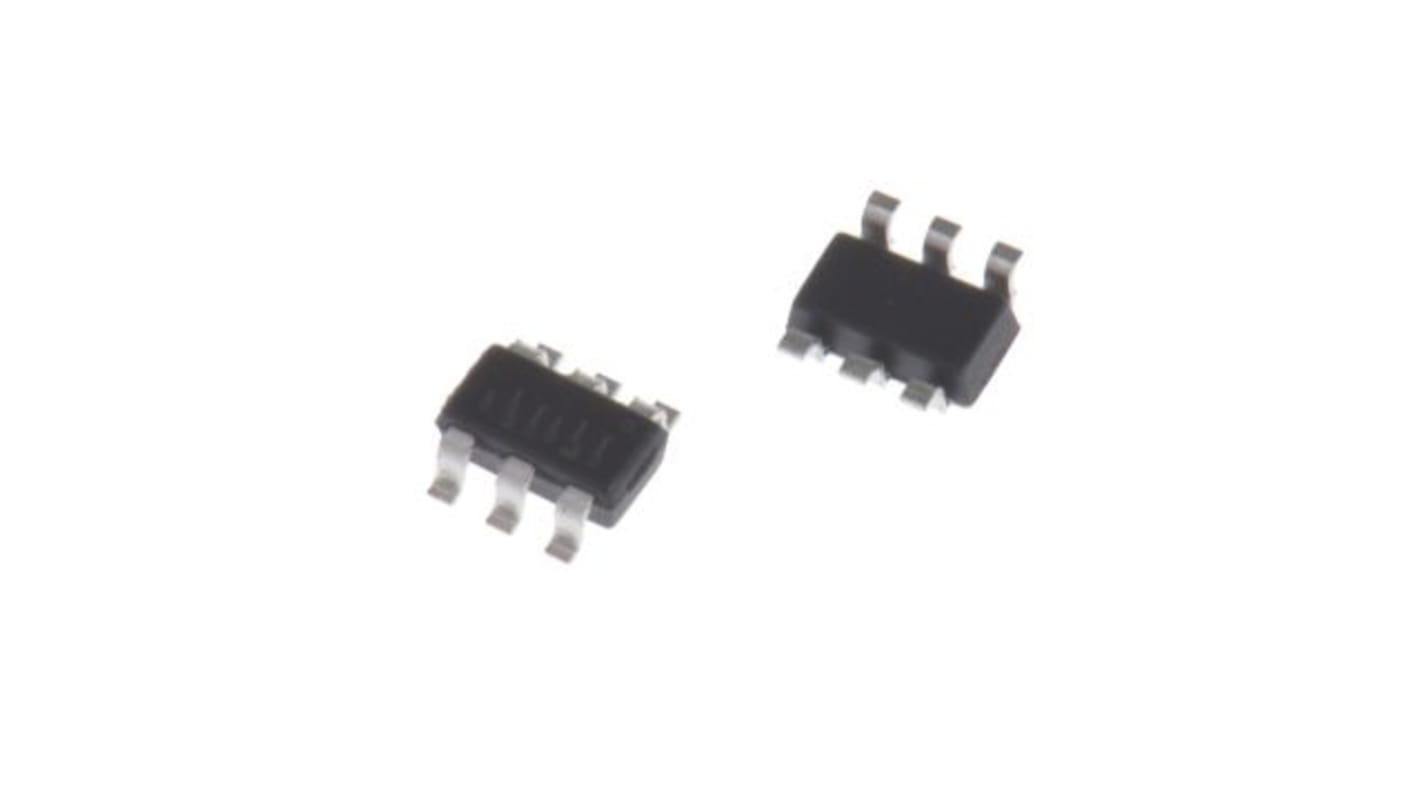

Sterownik LED BCR405UW6Q-7, SOT-26, 6-Pin, 100mA, 40 V, DiodesZetex

Monolityczny układ DiodesZetex integruje tranzystor, diody i rezystory, aby działał jako regulator prądu stałego (CCR) do sterowania diodami LED. Urządzenie reguluje wstępnie ustawioną wartość znamionową 50mA, którą można regulować za pomocą rezystora zewnętrznego do 100mA. It jest przeznaczony do napędzania diod LED w strunach i zmniejsza natężenie prądu w rosnących temperaturach w celu samoochrony. Działa jako seria liniowa CCR do sterowania prądem ciągu LED, może być stosowany w zastosowaniach o napięciu zasilania do 40V. Dzięki temu, że nie ma potrzeby stosowania dodatkowych komponentów zewnętrznych, ten moduł CCR jest w pełni zintegrowany z urządzeniem SOT26, co pozwala zminimalizować powierzchnię płytki drukowanej i liczbę komponentów.

Regulator prądu stałego LED wykorzystujący przetwornik fluktuacyjny PNP z rezystorem emitera do ograniczenia prądu stałe natężenie prądu (ustawienie wstępne) 50 ma przy ±10% IOUT do 100 ma regulowane za pomocą zewnętrznego rezystora 40V napięcie zasilania i PD do 1 w przy SOT26 diodach LED ściemnianiu z wykorzystaniem modulacji szerokości impulsu do 25 kHz
