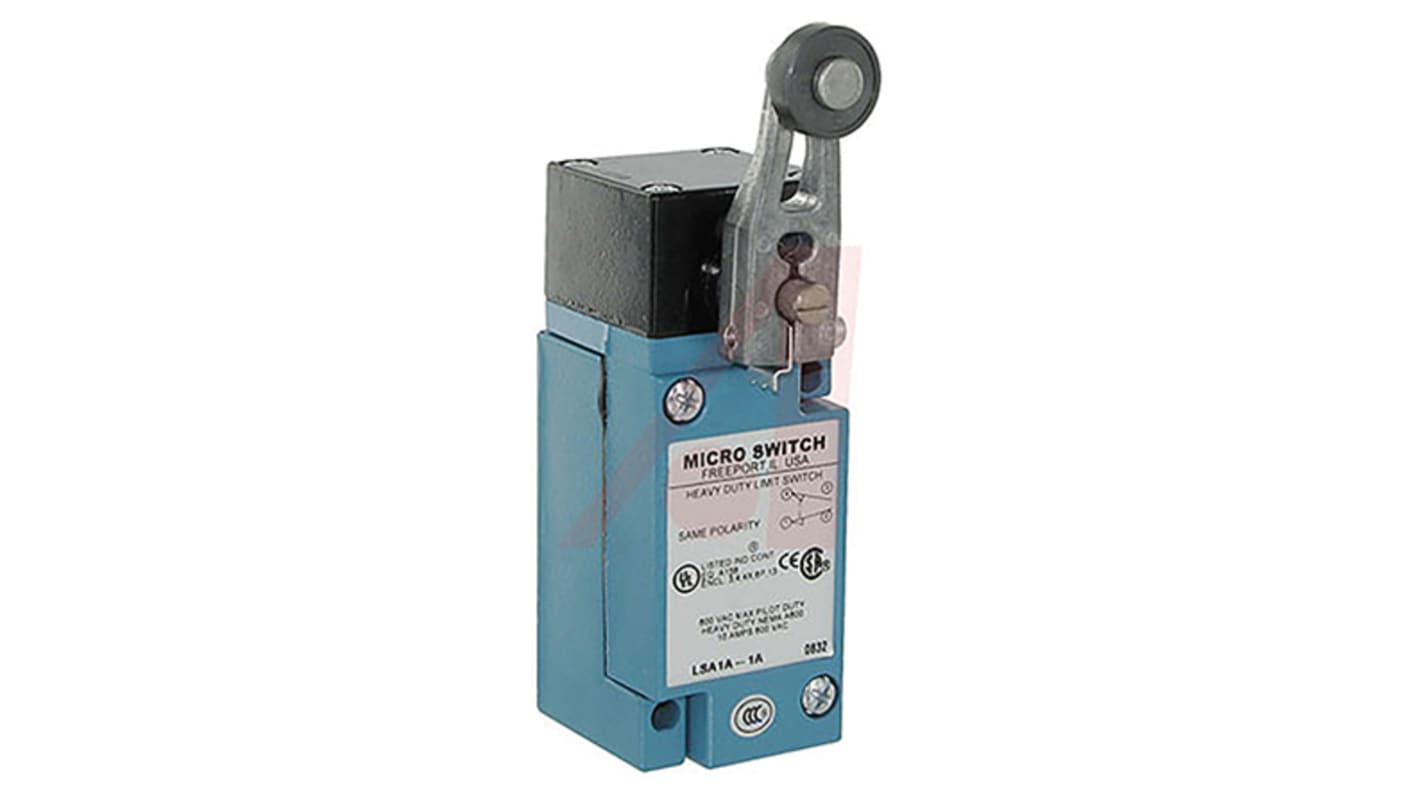

Wyłącznik krańcowy typ Dźwignia z rolką Honeywell NO/NC Działanie natychmiastowe 10A 600V IP65, IP66, IP67

Z Honeywell, seria HDLS jest wzmocnionymi przełącznikami ograniczającymi. Mają one wytrzymałą konstrukcję, która jest w stanie obsługiwać najbardziej wymagające aplikacje w trudnych warunkach środowiskowych. Mogą być używane w środowiskach, w których są narażone na wibracje, wstrząsy i wysokie temperatury (zarówno wysokie, jak i niskie). Wyłączniki te przeznaczone są do użytku wewnątrz lub na zewnątrz pomieszczeń i są odporne na kurz, płyny chłodzące i wodę (niezależnie od tego, czy jest to woda chlapująca czy wąż).

Podstawa wyłącznika krańcowego jest wstępnie okablowana, posiada połączenie kablowe lub posiada złącze. Zawiera również wszystkie przewody. Element przełączający i głowicę obsługową można łatwo zamontować do podstawy za pomocą tylko dwóch śrub.

Dzięki niezwykle dużemu cyklowi działania wynoszącemu do 50 milionów cykli uruchamiania, te wyłączniki krańcowe zapewniają niewiarygodną niezawodność działania i powtarzalność.

• Dzięki modułowej konstrukcji przełączniki krańcowe HDLS oferują wiele stylów siłowników, układów elektrycznych i głowic roboczych. W tej serii można znaleźć limit dla dużych obciążeń, który pozwoli spełnić wymagania aplikacji.
• Przełączniki krańcowe HDLS wykonane są z odpornego na korozję cynku, pokrytego epoksydową powłoką oraz pokrytego fosforanem. Dostępne są opcjonalne uszczelki fluorowcosilikonowe i fluorowęglowe (w zależności od modelu).
• Przełączniki graniczne HLDS są wyposażone w uszczelnienia z dwoma wałkami, które zapewniają dodatkową ochronę przed niekorzystnymi warunkami otoczenia. Uszczelka membrany zapewnia również dodatkowy stopień ochrony.
• Dzięki unikatowej karcie bankomatu w standardzie można łatwo stwierdzić, że wyłącznik krańcowy ma odpowiedni moment obrotowy wymagany do danego zastosowania. Jeśli nie można go przesunąć dalej, można się upewnić, że dźwignia jest wystarczająco napięta, aby zapobiec jakiemukolwiek poślizgowi.
• Przełączniki HDLS mogą być montowane z przodu lub z tyłu urządzenia. Każdy model jest wyposażony w cztery otwory montażowe: Dwa otwory przelotowe do montażu z przodu i dwa otwory gwintowane z tyłu do montażu z tyłu.
• Ta seria przełączników krańcowych jest wyposażona w dwa łożyska, co wydłuża ich żywotność mechaniczną.
• W głównej części przełącznika można łatwo określić, które zaciski są używane jako zaciski uziemiające. Dzięki temu można łatwo spełnić wymagania norm prawnych.
• Przełączniki graniczne HDLS posiadają podwójne styki z taką samą biegunowością na każdym biegunie.

• Seria HDLS wykorzystuje całkowicie metalowy układ napędowy. Jest to wyjątkowa cecha tego modelu. Nie tylko zwiększa to żywotność łącznika krańcowego w porównaniu z przełącznikami wyposażonymi w plastikowe odpowiedniki, ale także oznacza, że nie trzeba tak często regulować układu napędowego. Cały metalowy układ napędowy może również działać bardziej konsekwentnie w wyższych temperaturach niż wersje z tworzywa sztucznego.
• Przełączniki krańcowe HDLS mają konstrukcję BOSS i gniazda. Dzięki temu można mocniej zamocować głowę do ciała i zapewnić większą trwałość głowy i ciała, nawet w trudnych warunkach. Ciągłość elektryczna jest utrzymywana przez zastosowanie terminal wtykowy pomiędzy korpusem głównego przełącznika a gniazdem. Podobnie jak w przypadku wielu innych zintegrowanych funkcji wzorniczych serii HDLS, pozwala to na przełączanie się w niesprzyjające warunki otoczenia, w którym mogą być narażone na wibracje, wstrząsy i ekstremalne temperatury.
• Modele do podłączenia są szybkie i łatwe w instalacji. Są one szczególnie dostosowane do zastosowań przemysłowych i linii produkcyjnych. Mogą one zostać porzucone w przypadku wymiany na inne przełączniki i rozpocząć pracę w ciągu kilku sekund. Zastosowanie zacisków tarczy dociskowej do podnoszenia pozwala również zaoszczędzić czas na przewodach
• Muszą mieć panewki z brązu spiekanego oraz wałek roboczy ze stali nierdzewnej. Ta wytrzymała konstrukcja zwiększa niezawodność działania urządzenia i pomaga utrzymać doskonały okres eksploatacji mechanicznej.
• Przełączniki graniczne HDLS wykorzystują płaską uszczelkę jednoczęściową, a nie niektóre uszczelki, które są zakrzywione i pasują do narożników urządzenia. Poprawia to szczelność agregatu. Uszczelka nie styka się z końcówkami terminal, co zmniejsza ryzyko wycieku płynu wewnątrz urządzenia.
• Ta seria przełączników krańcowych jest wymienna. Istnieje możliwość łatwego przełączania w wersjach z jednym lub dwoma biegunami lub bez podłączenia wtyku lub przełącznika jednobiegunowego i dwubiegunowego. Przełączniki i bieguny można także zamienić na przełączniki innych producentów.

Odpowiednie do szerokiego zakresu zastosowań, na przykład:
• Narzędzia do obróbki materiału i obróbki
• Linie produkcyjne i przenośniki
• Elektrownie
• Wyposażenie rolnicze i terenowe (prasy i zagęszczacze)
• Przenośne węzły transportowe
• Zawory

IP65, IP66, IP67
Przełączniki HDLS mają stopień ochrony IP65, IP66 i IP67. Oznacza to, że są one odporne na kurz i zapewniają ochronę przed odrzutami wody, morzami i skutkami zanurzenia.


NEMA 1, 3, 4, 4X, 6, 6P, 12, 13
Typ 1: Obudowy spełniające wymagania typu 1 są przeznaczone do użytku wewnątrz pomieszczeń i zapewniają pewną ograniczoną ochronę dla urządzeń dołączonych.
Typ 3: Umożliwia użytkowanie wewnątrz i na zewnątrz pomieszczeń oraz zapewnia pewną ochronę przed dostępem do niebezpiecznych części. Obudowy zapewniają pewną ochronę przed obcymi przedmiotami (takimi jak kurz z wiatru) i przedostawaniem się wody (np. deszcz lub śnieg). Obudowy o stopniu ochrony NEMA 3 chronią zewnętrzne tworzenie się lodu.
Typ 4: Umożliwia użytkowanie wewnątrz i na zewnątrz pomieszczeń oraz zapewnia pewną ochronę przed dostępem do niebezpiecznych części. Obudowy zapewniają pewną ochronę przed obcymi przedmiotami (takimi jak spadające zanieczyszczenia i kurz z wiatrem) oraz przedostawaniem się wody (np. deszcz, śnieg lub spleciony obok rozpryskanej wody i wody skierowanej na wąż). Obudowy o stopniu ochrony NEMA 3 chronią zewnętrzne tworzenie się lodu.
Typ 4X: Umożliwia stosowanie wewnątrz budynków i zapewnia pewne zabezpieczenie przed kurzem i deszczem, korozją, rozpryskami wody oraz wodą wypływającą pod ciśnieniem.
Typ 6: Umożliwia użytkowanie wewnątrz i na zewnątrz pomieszczeń oraz zapewnia pewną ochronę przed dostępem do niebezpiecznych części. Obudowy zapewniają pewną ochronę przed obcymi przedmiotami (takimi jak spadające zanieczyszczenia i kurz z wiatrem) oraz przedostawaniem się wody (np. deszcz, śnieg lub spleciony obok rozpryskanej wody i wody skierowanej na wąż). Obudowy o stopniu ochrony NEMA 4 chronią zewnętrzne tworzenie się lodu.
Typ 6P: Umożliwia użytkowanie wewnątrz i na zewnątrz pomieszczeń oraz zapewnia pewną ochronę przed dostępem do niebezpiecznych części. Obudowy zapewniają pewną ochronę przed przedmiotami stałymi (takimi jak spadające zanieczyszczenia i kurz z wiatrem) oraz przedostawaniem się wody (np. wody wodociągowej). Obudowy spełniające wymagania NEMA 6P zapewniają również ochronę przed wodą podczas zanurzania na ograniczonej głębokości.
Typ 12: Wyłączniki krańcowe spełniające wymagania typu 12 zapewniają ograniczoną ochronę przed kurzem, spadającymi zanieczyszczeniami i niekorozyjnymi płynami.
Typ 13: Obudowy spełniające wymagania typu 13 nadają się do pracy w trudnych warunkach. Obudowy mogą być używane wewnątrz pomieszczeń i zapewniają ochronę przed dostępem do niebezpiecznych części. Zapewniają one ochronę przed drobnymi przedmiotami, takimi jak spadające zanieczyszczenia, kurz z wiatru, włókna i włókna. Zapewniają one odpowiednią ochronę przed kapiącą i pryskającą wodą oraz innymi płynami, takimi jak opryskiwanie i wyciekanie oleju i niekorodujących płynów chłodzących."

Certyfikaty UL, CSA, CE, CCC gwarantują, że produkt nadaje się do użytku na całym świecie.

UL, CSA.
