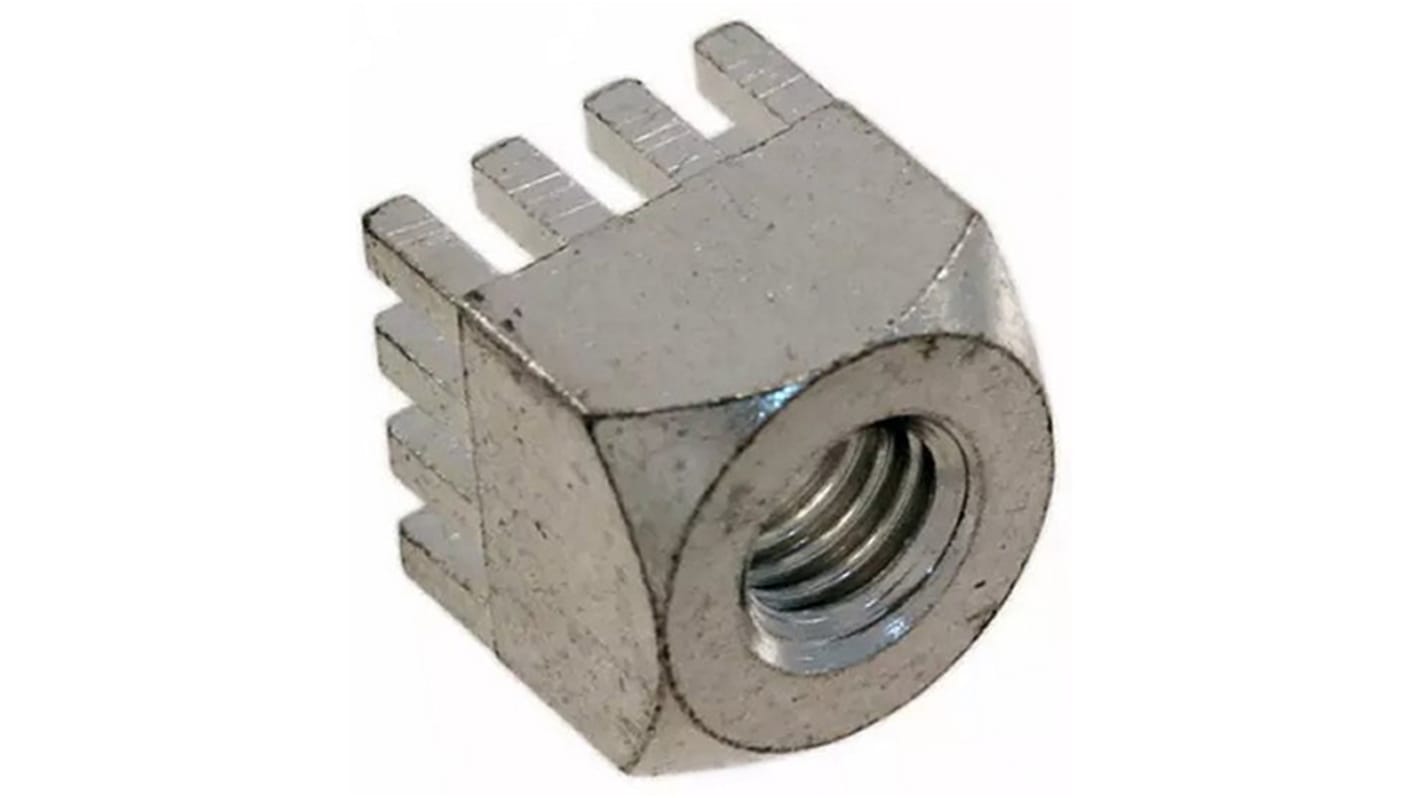

Zacisk skręcany 175A odgałęzienia: 12 Pionowy

Terminal śrubowy REDCBE z konfiguracją płytek styków obwodu do przesyłania wysokiego napięcia o natężeniu do około 300 A na płytkę drukowaną. Te zaciski śrubowe mają wytrzymałą konstrukcję i są wykonane ze stopu cynku z miedzi, z materiałem powierzchniowym z miedzi i cynowaniem. Kluczowym elementem tych elementów zasilania jest zastosowanie technologii dopasowania, która zapewnia stabilne pod względem środowiskowym połączenie elektryczne gazoszczelne z płytką drukowaną. Mocowanie z użyciem prasy zapewnia dużą siłę mocowania do płytki drukowanej, która jest mocniejsza od połączeń lutowanych lub śrubowych i jest odporna na wibracje i wstrząsy. Zastosowanie mocowania na prasie eliminuje konieczność lutowania, które powoduje obciążenie płytki drukowanej termostatycznie. Terminal śrubowy jest łatwo zintegrowany z procesem produkcyjnym za pomocą prostych narzędzi do montażu na prasie. Zastosowanie złączy do montażu na prasie sprawia, że te elementy zasilające są wysoce niezawodne i ekonomiczne w użytkowaniu.

Możliwość przeniesienia do około 300 A na płytkę drukowaną
Technologia wtłaczanego dopasowania zapewnia niezawodne gazoszczelne i bezpieczne połączenie z PCB
Wytrzymała konstrukcja z odpornością na wibracje i wstrząsy
Eliminuje potrzebę lutowania
Potrzebne są tylko proste narzędzia
Łatwa integracja z procesem produkcyjnym

Terminal śrubowy stanowi niezawodne i ekonomiczne rozwiązanie do przesyłania wysokiego prądu lub zasilania do płytki drukowanej w wielu branżach. Branże te obejmują wiatr i słońce, medycynę, przemysł, rolnictwo i przemysł motoryzacyjny. Zastosowania obejmują zasilacze i konwertery oraz systemy bateryjne, w tym zasilacze awaryjne i systemy oraz konwertery DC-AC.

Wurth Elektronik - Końcówki do montażu na płytkach drukowanych
