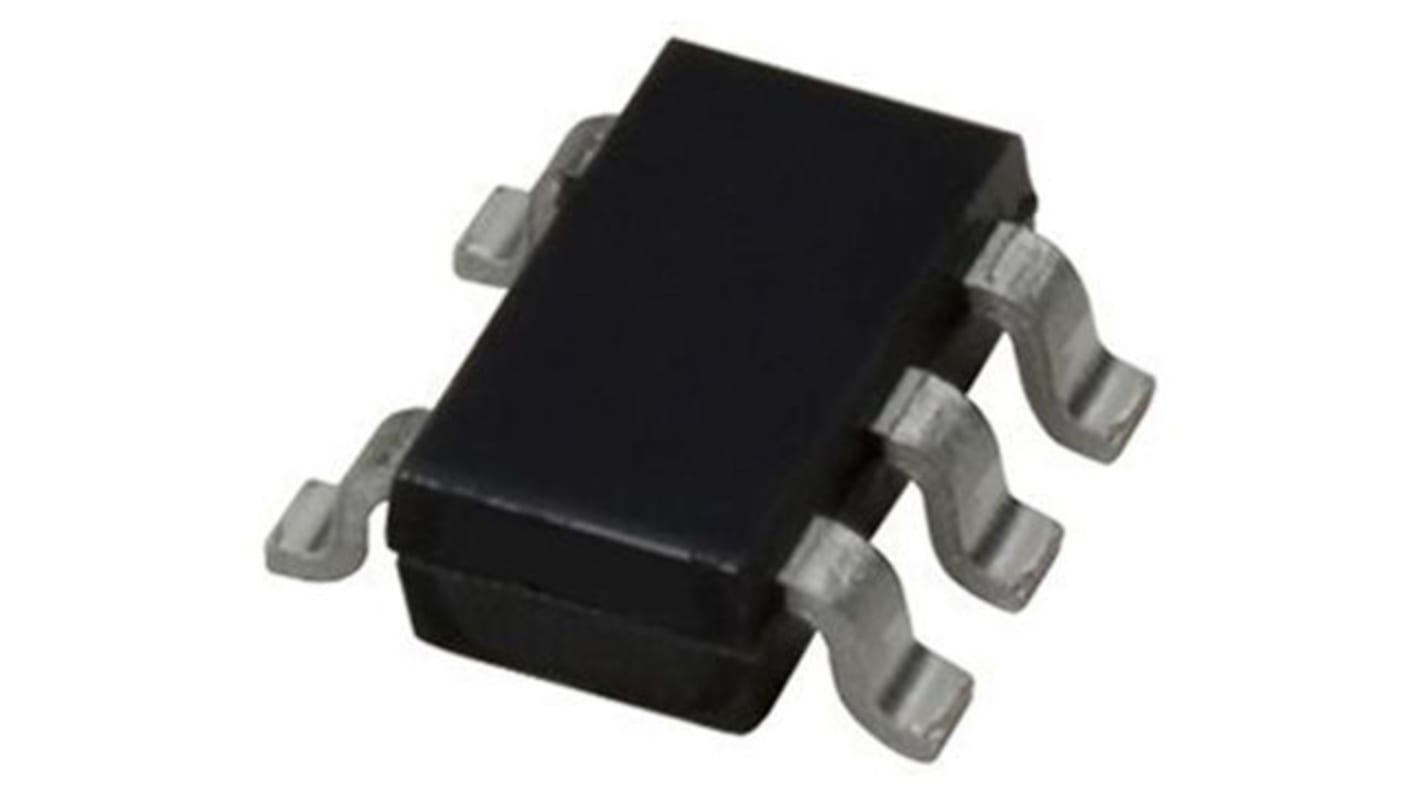

- Nr art. RS:
- 162-6705
- Nr części producenta:
- SN74LVC1G126DCKR
- Producent:
- Texas Instruments
12000 W magazynie, dostawa w ciągu 1 dni roboczych. UWAGA: Dostawa może potrwać dłużej z powodu odprawy celnej.
Wysyłka standardowa
Dodano do koszyka
Cena netto za szt. (3000 na rolce)
0,29 zł
(bez VAT)
0,36 zł
(z VAT)
Produkty | Per unit | Per Reel* |
3000 - 3000 | 0,29 zł | 879,00 zł |
6000 - 12000 | 0,28 zł | 837,00 zł |
15000 + | 0,26 zł | 792,00 zł |
*cena za opakowanie |
- Nr art. RS:
- 162-6705
- Nr części producenta:
- SN74LVC1G126DCKR
- Producent:
- Texas Instruments
Dane techniczne
Atesty i certyfikaty
Szczegółowe dane produktu
Odwracacze i bufory rodziny 74LVC, Texas Instruments
Rodzina konwerterów i buforów firmy Texas Instruments pochodzących z rodziny 74LVC niskonapięciowych układów scalonych CMOS. Rodzina 74LVC korzysta z technologii krzemowej bramki CMOS i jest zaprojektowana do pracy z napięciem 3,3 V, co pozwala na znaczne zmniejszenie zużycia energii w porównaniu z systemami 5 V.
Napięcie robocze: 1,65 do 3,6 V.
Odporne na 5 V wejścia
Kompatybilność: Wejście LVTTL/TTL, wyjście LVCMOS
Wydajność blokady przekracza 250 mA na każdy impuls JESD 17
Ochrona przed ESD przekracza wartość JESD 22
Odporne na 5 V wejścia
Kompatybilność: Wejście LVTTL/TTL, wyjście LVCMOS
Wydajność blokady przekracza 250 mA na każdy impuls JESD 17
Ochrona przed ESD przekracza wartość JESD 22
.
Rodzina 74LVC
Dane techniczne
Atrybut | Parametr |
---|---|
Seria układów logicznych | 74LVC |
Funkcja logiczna | Bufor |
Liczba kanałów | 1 |
Wejście przerzutnika Schmitta | Nie |
Typ wejścia | CMOS, TTL |
Typ wyjścia | 3 stany |
Biegunowość | Nieodwracana |
Typ montażu | Montaż powierzchniowy |
Typ opakowania | SC-70 |
Liczba styków | 5 |
Maksymalny prąd wyjściowy wysokiego poziomu | -32mA |
Maksymalny prąd wyjściowy niskiego poziomu | 32mA |
Maksymalny czas opóźnienia propagacji przy maksymalnym CL | 4.2 ns @ 5 V |
Maksymalne robocze napięcie zasilania | 5,5 V |
Wymiary | 2.15 x 1.4 x 1mm |
Warunek testu opóźnienia propagacji | 15pF |
Szerokość | 1.4mm |
Minimalna temperatura robocza | -40°C |
Minimalne robocze napięcie zasilania | 1,65 V |
Wysokość | 1mm |
Maksymalna temperatura robocza | +125°C |
Długość | 2.15mm |
