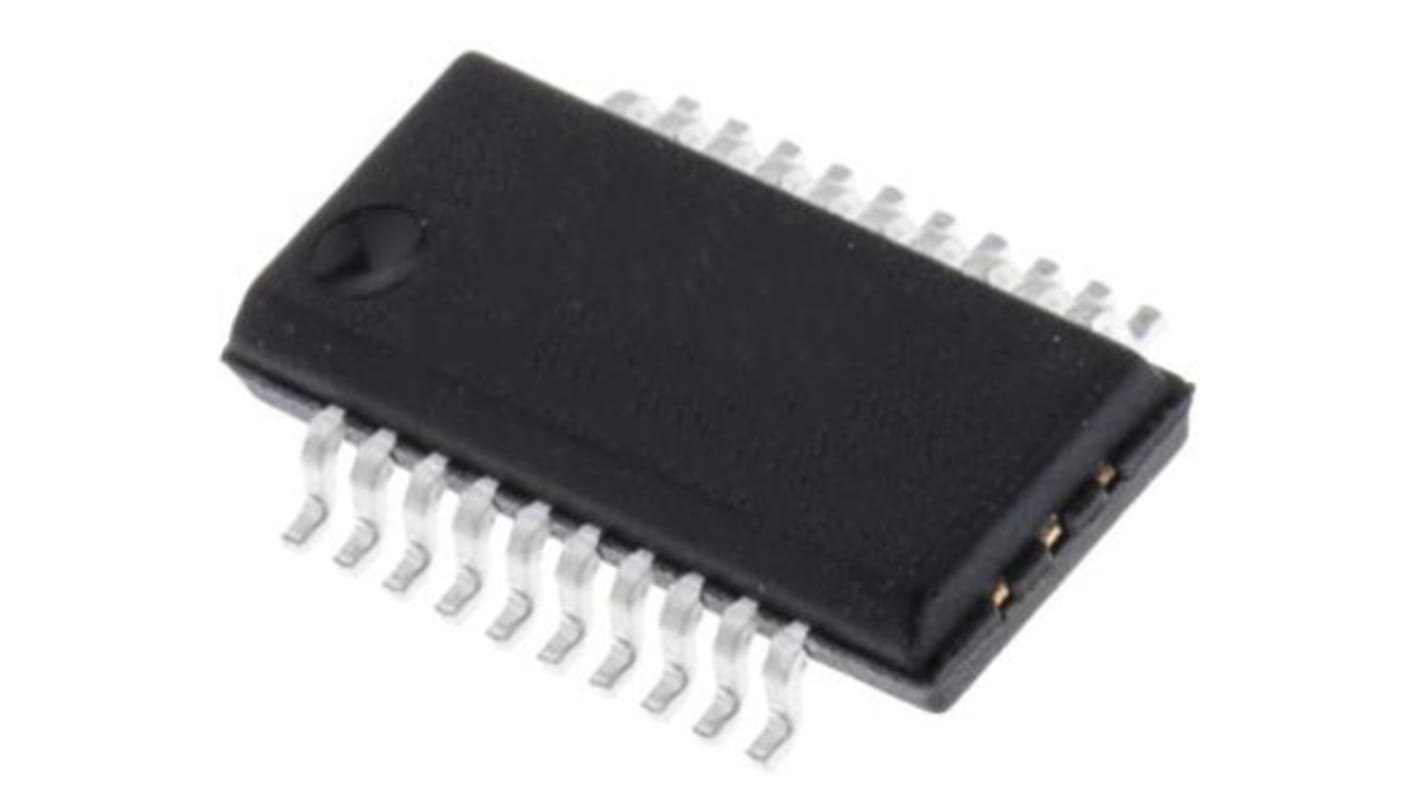

Nadajnik/odbiornik magistrali 74FCT2245ATQG, 18 Nadajnik-odbiornik magistrali 74FCT, 16-Bit Nieodwracana 20-pinowy QSOP
- Nr art. RS:
- 217-7908
- Nr części producenta:
- 74FCT2245ATQG
- Producent:
- Renesas Electronics
Ten produkt jest niedostępny.
Przepraszamy, ale obecnie nie posiadamy tego produktu w magazynie i nie ma możliwości jego zamówienia.
Dodano do koszyka
Cena netto za szt. (w tubie á 55)
2,37 zł
(bez VAT)
2,91 zł
(z VAT)
| Produkty | Per unit | Per Tube* |
| 55 - 55 | 2,37 zł | 130,30 zł |
| 110 - 495 | 1,93 zł | 106,32 zł |
| 550 - 990 | 1,53 zł | 84,15 zł |
| 1045 - 2475 | 1,41 zł | 77,55 zł |
| 2530 + | 1,38 zł | 75,63 zł |
| *cena za opakowanie | ||
- Nr art. RS:
- 217-7908
- Nr części producenta:
- 74FCT2245ATQG
- Producent:
- Renesas Electronics
Dane techniczne
Atesty i certyfikaty
Szczegółowe dane produktu
Dwukierunkowy nadajnik-odbiornik Renesas Electronics 74FCT2245T jest przeznaczony do asynchronicznej dwukierunkowej komunikacji pomiędzy magistralami danych. Wejście transmisji/odbioru (T/R) określa kierunek przepływu danych przez dwukierunkowy nadajnik-odbiornik. Model 74FCT2245T ma zbalansowane wyjścia napędu z rezystory ograniczające natężenie prądu, co zmniejsza zapotrzebowanie na zewnętrzne szeregowe rezystory końcowe. Jest to zamiennik wtykowy do modelu 74FCT245T.
Prędkości A i C.
Szybka matryca światłoczuła o niskim poziomie mocy
Typowy TSK(o) (przekos wyjściowy) < 250ps
Niski przeciek na wejściu i wyjściu? 1 uA (maks.)
ESD > 2000 V wg normy MIL-STD-883, metoda 3015
> 200V przy użyciu modelu maszyny (C = 200pF, R = 0)
Przetworniki zbalansowanego sygnału wyjściowego: – ±24 ma
Zredukowany hałas przełączania systemu
Typowe VOLP (odbicie masy wyjściowej) < 0,6V przy VCC = 5V, ta = 25C
Szybka matryca światłoczuła o niskim poziomie mocy
Typowy TSK(o) (przekos wyjściowy) < 250ps
Niski przeciek na wejściu i wyjściu? 1 uA (maks.)
ESD > 2000 V wg normy MIL-STD-883, metoda 3015
> 200V przy użyciu modelu maszyny (C = 200pF, R = 0)
Przetworniki zbalansowanego sygnału wyjściowego: – ±24 ma
Zredukowany hałas przełączania systemu
Typowe VOLP (odbicie masy wyjściowej) < 0,6V przy VCC = 5V, ta = 25C
.
Dane techniczne
Atrybut | Parametr |
|---|---|
| Seria układów logicznych | 74FCT |
| Funkcja logiczna | Nadajnik-odbiornik magistrali |
| Liczba elementów na układ | 18 |
| Liczba kanałów na układ | 16 |
| Biegunowość | Nieodwracana |
| Typ opakowania | QSOP |
| Liczba styków | 20 |
| Poziom wyjścia | 3-stanowy |
