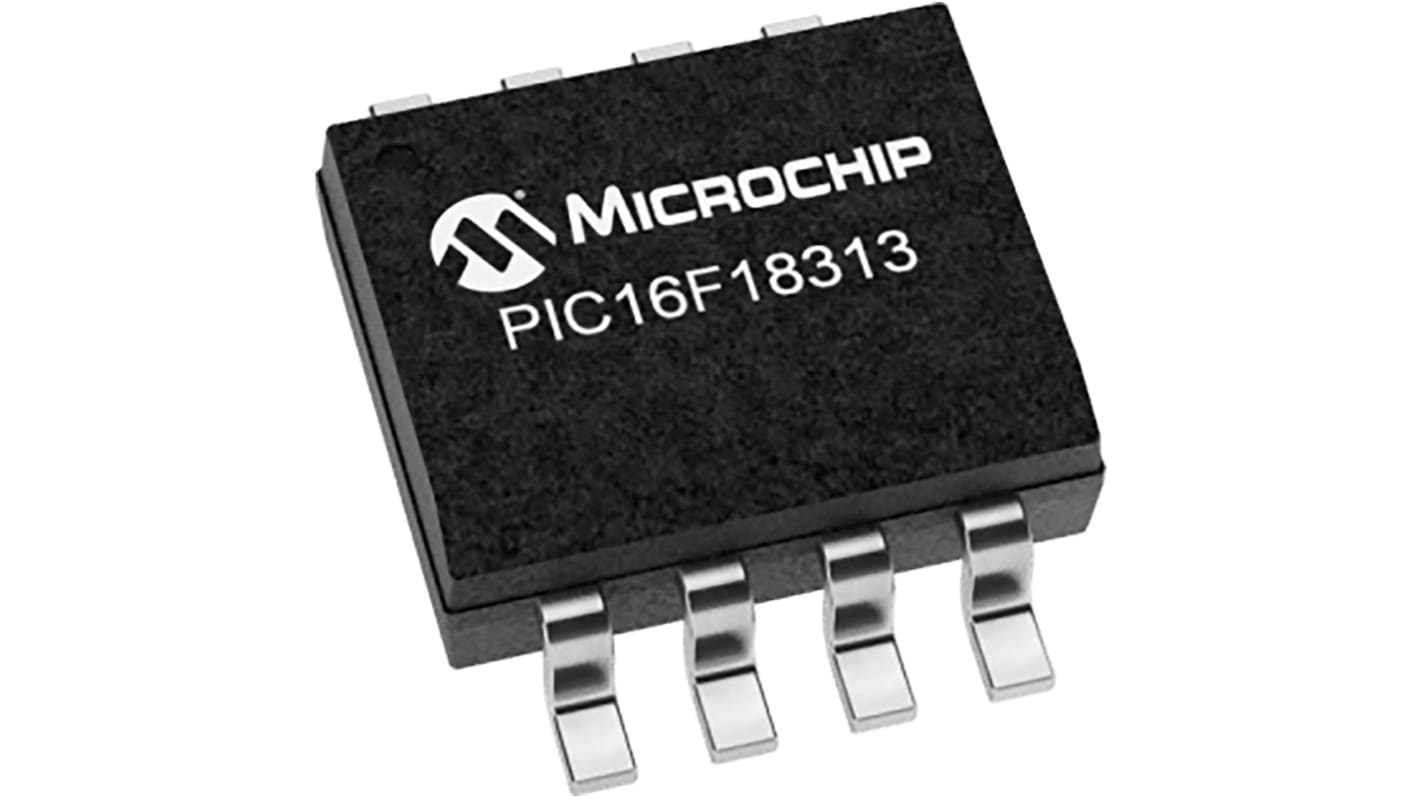

Mikrokontroler Microchip PIC16F SOIC 8-pinowy Montaż powierzchniowy PIC 3,5 kB 8bit CAN: 32MHz RAM:256 B Ethernet:
- Nr art. RS:
- 177-2080
- Nr części producenta:
- PIC16F18313-E/SN
- Producent:
- Microchip
Zapas chwilowo wyczerpany — zamówienie oczekujące na wysłanie w dniu 24.06.2024, dostawa w ciągu 4 dni roboczych. UWAGA: Dostawa może potrwać dłużej z powodu odprawy celnej.
Wysyłka standardowa
Dodano do koszyka
Cena netto za szt. (w tubie á 100)
3,43 zł
(bez VAT)
4,21 zł
(z VAT)
Produkty | Per unit | Per Tube* |
100 + | 3,43 zł | 342,50 zł |
*cena za opakowanie |
- Nr art. RS:
- 177-2080
- Nr części producenta:
- PIC16F18313-E/SN
- Producent:
- Microchip
Dane techniczne
Atesty i certyfikaty
- Kraj pochodzenia:
- TH
Szczegółowe dane produktu
Mikrokontrolery PIC16(L)F18313 obsługują analogowe i niezależne od rdzenia urządzenia peryferyjne, a także komunikacyjne urządzenia peryferyjne w połączeniu z technologią Extreme Low Power (XLP), co pozwala na korzystanie z nich w szerokim zakresie zastosowań ogólnych i o niskich wymaganiach energetycznych.
Usprawniony rdzeń średniego zakresu z 49 poziomami instrukcji i 16 poziomami stosu
Pamięć programowa flash z funkcją samodzielnego odczytu/zapisu
256 B EEPROM
Tryby niskiego poboru mocy IDLE i DOZE
Funkcja wyłączania modułu peryferiów (PMD)
Funkcja wyboru styków peryferiów (PPS)
2 10-bitowe sterowniki PWM
2 moduły zapisu, porównywania, PWM (CCP)
Komplementarny generator przebiegów falowych (CWG)
Oscylator sterowany numerycznie (NCO)
2 x konfigurowalny sterownik logiczny (CLC)
5-kanałowy, 10-bitowy przetwornik A/C z napięciem odniesienia
5-bitowy przetwornik analogowo-cyfrowy (DAC)
1 x komparator
2 x timer 8-bitowy (TMR0/TMR2)
1 x timer 16-bitowy (TMR1)
Zegar układu Watchdog w oknie (WWDT)
Usprawnione resetowanie przy włączaniu/wyłączaniu
Reset ograniczający zużycie energii elektrycznej o niskiej mocy (LPBOR)
Programowany reset ograniczający zużycie energii elektrycznej (BOR)
Szeregowe programowanie na obwodzie (ICSP)
PIC16LF18313 (1,8 V – 3,6 V)
PIC16F18313 (2,3 V – 5,5 V)
Pamięć programowa flash z funkcją samodzielnego odczytu/zapisu
256 B EEPROM
Tryby niskiego poboru mocy IDLE i DOZE
Funkcja wyłączania modułu peryferiów (PMD)
Funkcja wyboru styków peryferiów (PPS)
2 10-bitowe sterowniki PWM
2 moduły zapisu, porównywania, PWM (CCP)
Komplementarny generator przebiegów falowych (CWG)
Oscylator sterowany numerycznie (NCO)
2 x konfigurowalny sterownik logiczny (CLC)
5-kanałowy, 10-bitowy przetwornik A/C z napięciem odniesienia
5-bitowy przetwornik analogowo-cyfrowy (DAC)
1 x komparator
2 x timer 8-bitowy (TMR0/TMR2)
1 x timer 16-bitowy (TMR1)
Zegar układu Watchdog w oknie (WWDT)
Usprawnione resetowanie przy włączaniu/wyłączaniu
Reset ograniczający zużycie energii elektrycznej o niskiej mocy (LPBOR)
Programowany reset ograniczający zużycie energii elektrycznej (BOR)
Szeregowe programowanie na obwodzie (ICSP)
PIC16LF18313 (1,8 V – 3,6 V)
PIC16F18313 (2,3 V – 5,5 V)
.
Dane techniczne
Atrybut | Parametr |
---|---|
Rodzina układów | PIC16F |
Typ opakowania | SOIC |
Typ montażu | Montaż powierzchniowy |
Liczba styków | 8 |
Rdzeń procesora | PIC |
Szerokość magistrali danych | 8bit |
Rozmiar pamięci programów | 3,5 kB |
Maksymalna częstotliwość | 32MHz |
Wielkość pamięci RAM | 256 B |
Kanały USB | 0 |
Liczba modułów PWM | 1 x 10 bit |
Liczba kanałów SPI | 1 |
Typowe robocze napięcie zasilania | 5,5 V (maks.) |
Liczba kanałów UART | 1 |
Liczba kanałów CAN | 0 |
Liczba kanałów USART | 1 |
Liczba kanałów I2C | 1 |
Przetworniki A/C | 5 x 10 bitów |
Długość | 4.9mm |
Maksymalna temperatura robocza | +125°C |
Liczba przetworników A/C | 1 |
Architektura zestawu instrukcji | RISC |
Minimalna temperatura robocza | -40°C |
Maksymalna liczba kanałów Ethernet | 0 |
Typ pamięci programu | Flash |
Modulacja czasu trwania impulsu | 1 (2 x 10 bitów) |
Liczba kanałów PCI | 0 |
Liczba kanałów Ethernet | 0 |
Wymiary | 4.9 x 3.9 x 1.5mm |
Szerokość | 3.9mm |
Wysokość | 1.5mm |
Liczba kanałów LIN | 1 |
