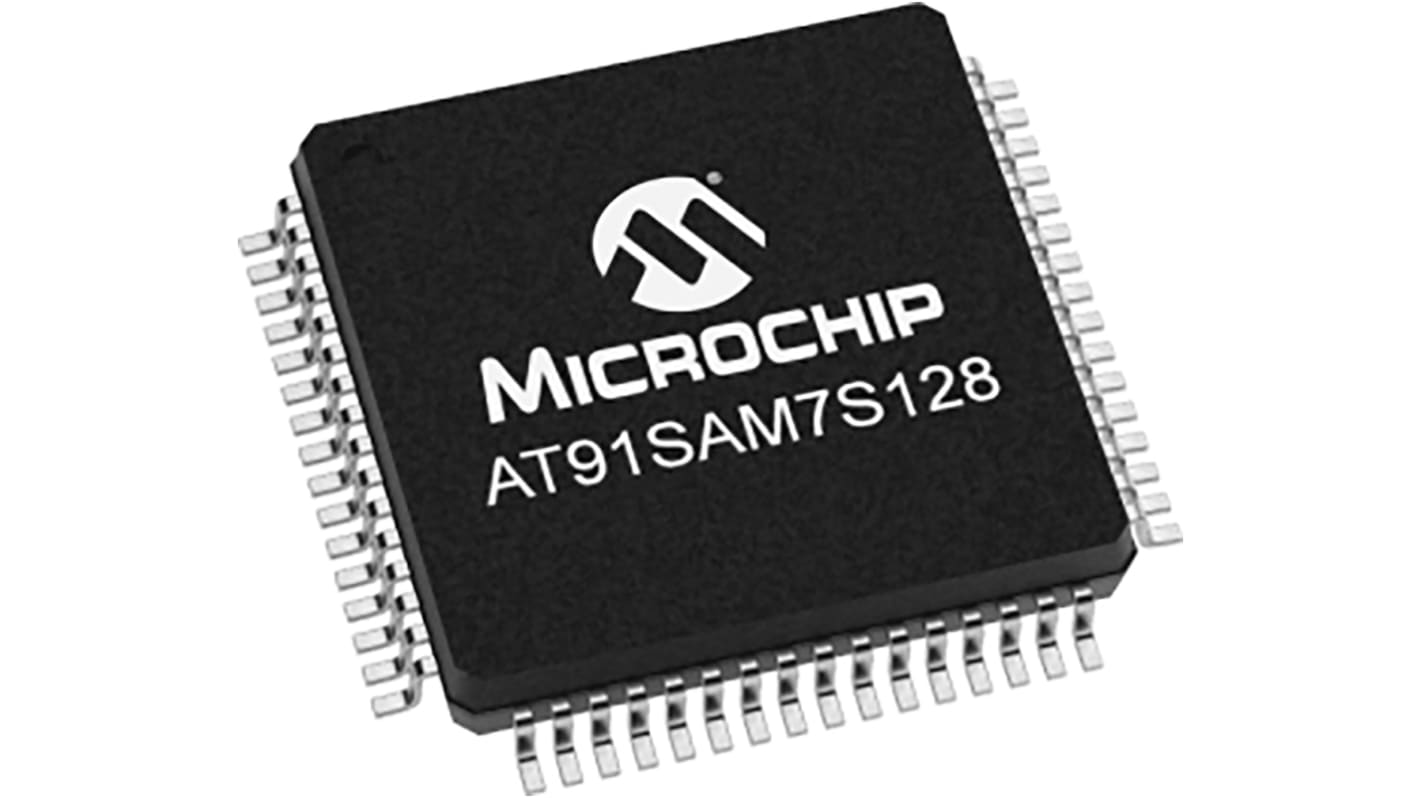

Mikrokontroler Microchip AT91 LQFP 64-pinowy Montaż powierzchniowy ARM 128 kB 32bit CAN: 55MHz RAM:128 kB Ethernet:

Oparte na ARM® urządzenie SAM7S128 firmy Microchip należy do serii mikrokontrolerów pamięci Flash SAM7S opartych na 32-bitowym procesorze RISC ARM7TDMI. Pracuje z maksymalną częstotliwością 55 MHz i oferuje 128KB pamięci Flash i 32KB pamięci SRAM. Zestaw peryferiów obejmuje urządzenie Full Speed USB i PHY 12 Mb/s, UART, dwa USART, TWI (I2C), SPI, SSC, timery PWM, trzy timery 16-bitowe, RTT, 8x10-bitowy przetwornik A/C i 32 linie we/wy. Uzyskuje dostęp do instrukcji jednego cyklu z wbudowanej pamięci Flash przy 27 MIPS. Wielowarstwowa matryca magistrali, wiele banków SRAM, zadania równoległej obsługi PDC i DMA oraz maksymalna przepustowość danych. Urządzenie SAM7S128 pracuje z zasilaniem od 1,65 V do 3,6 V oraz jest dostępne w 64-stykowych obudowach LQFP i QFN.

Funkcje mikrokontrolera
Rdzeń
Procesor RISC ARM7TDMI® ARM® Thumb® z 32-bitową architekturą
16-bitowy zestaw instrukcji o wysokiej gęstości
Wbudowane ICE™ Emulacja w układzie, Obsługa kanału komunikacji debugowania
Pamięci
128 KB, zorganizowane na 512 stronach po 256 bajtów (płaszczyzna pojedyncza)
32 KB wbudowanej pamięci SRAM, jeden cykl
