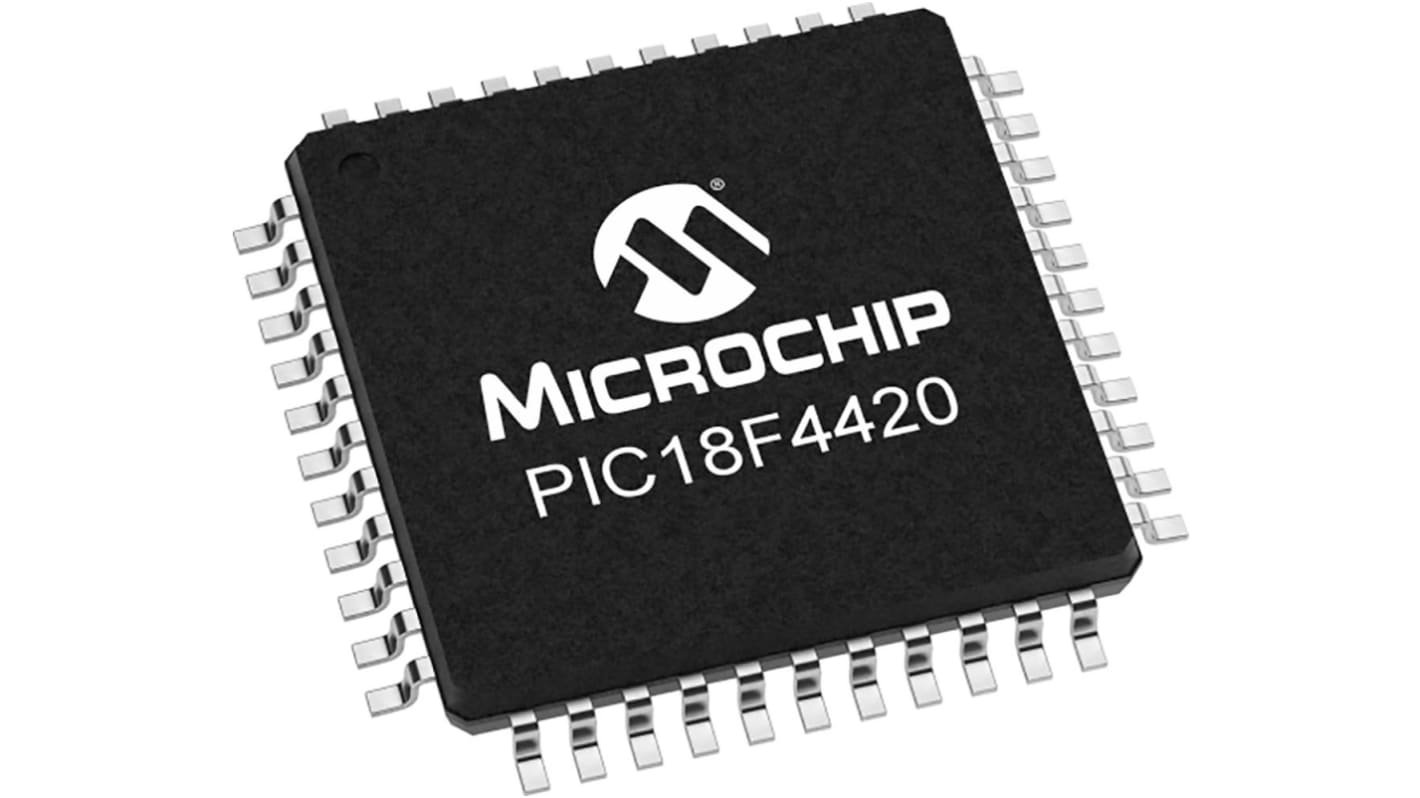

Mikrokontroler Microchip PIC18F TQFP 44-pinowy Montaż powierzchniowy PIC 8 kB 8bit CAN: 20MHz RAM:768 B Ethernet: Flash
- Nr art. RS:
- 199-5371
- Nr części producenta:
- PIC18F4420-I/PT
- Producent:
- Microchip
160 W magazynie, dostawa w ciągu 4 dni roboczych UWAGA: Dostawa może potrwać dłużej z powodu odprawy celnej.
Wysyłka standardowa
Dodano do koszyka
Cena netto szt. (na tacce 160)
23,91 zł
(bez VAT)
29,41 zł
(z VAT)
| Produkty | Per unit | Per Tray* |
| 160 + | 23,91 zł | 3 825,28 zł |
| *cena za opakowanie | ||
- Nr art. RS:
- 199-5371
- Nr części producenta:
- PIC18F4420-I/PT
- Producent:
- Microchip
Dane techniczne
Atesty i certyfikaty
Szczegółowe dane produktu
Mikrokontroler flash Microchip PIC18F4420 ma zoptymalizowaną architekturę RISC kompilatora C. Działa w zakresie napięcia od 4,2 V do 5,5 V. Ten mikrokontroler ma 16 KB pamięci flash, 768 bajtów pamięci SRAM i 256 EEPROM.
Praca do 10 MIPS
100,000 typowa pamięć rozszerzonego programu Flash do wymazywania/zapisywania
1,000,000 typową pamięć EEPROM z danymi cyklu wymazywania/zapisu
Standardowo pamięć flash/dane EEPROM wynosi 100 lata
Możliwość samodzielnego programowania za pomocą sterowania programowego
Poziomy priorytetu przerwań
Jednocyklowy multiplikator sprzętowy 8 x 8
Programowany czas trwania wydłużenia układu alarmowego (WDT) w zakresie od 4 ms do 131 s.
Pojedyncze zasilanie 5 V w obwodzie programowania szeregowego™ (ICSP™) przez dwa piny
Debug in-Circuit (ICD) za pośrednictwem dwóch pinów
Programowalne resetowanie Brown-out (BOR) z opcją włączania oprogramowania
Zakres temperatur od -40°C do +85°C.
Pakiet TQFP (Thin Quad Flatpack)
100,000 typowa pamięć rozszerzonego programu Flash do wymazywania/zapisywania
1,000,000 typową pamięć EEPROM z danymi cyklu wymazywania/zapisu
Standardowo pamięć flash/dane EEPROM wynosi 100 lata
Możliwość samodzielnego programowania za pomocą sterowania programowego
Poziomy priorytetu przerwań
Jednocyklowy multiplikator sprzętowy 8 x 8
Programowany czas trwania wydłużenia układu alarmowego (WDT) w zakresie od 4 ms do 131 s.
Pojedyncze zasilanie 5 V w obwodzie programowania szeregowego™ (ICSP™) przez dwa piny
Debug in-Circuit (ICD) za pośrednictwem dwóch pinów
Programowalne resetowanie Brown-out (BOR) z opcją włączania oprogramowania
Zakres temperatur od -40°C do +85°C.
Pakiet TQFP (Thin Quad Flatpack)
.
Dane techniczne
Atrybut | Parametr |
|---|---|
| Rodzina układów | PIC18F |
| Typ opakowania | TQFP |
| Typ montażu | Montaż powierzchniowy |
| Liczba styków | 44 |
| Rdzeń procesora | PIC |
| Szerokość magistrali danych | 8bit |
| Rozmiar pamięci programów | 8 kB |
| Maksymalna częstotliwość | 20MHz |
| Wielkość pamięci RAM | 768 B |
| Kanały USB | 0 |
| Liczba modułów PWM | 1 |
| Liczba kanałów SPI | 1 |
| Liczba kanałów CAN | 0 |
| Liczba kanałów USART | 1 |
| Typowe robocze napięcie zasilania | 1,8 → 5,5 V |
| Liczba kanałów I2C | 1 |
| Liczba kanałów UART | 1 |
| Maksymalna liczba kanałów Ethernet | 0 |
| Szerokość | 10mm |
| Długość | 10mm |
| Przetworniki A/C | 13 x 10 bitów |
| Typ pamięci programu | Flash |
| Modulacja czasu trwania impulsu | 1 (CCP), 1 (ECCP) |
| Minimalna temperatura robocza | -40°C |
| Liczba kanałów Ethernet | 0 |
| Wymiary | 10 x 10 x 1.05mm |
| Architektura zestawu instrukcji | RISC |
| Liczba kanałów PCI | 0 |
| Maksymalna temperatura robocza | +85°C |
| Liczba kanałów LIN | 0 |
| Liczba przetworników A/C | 1 |
| Wysokość | 1.05mm |
