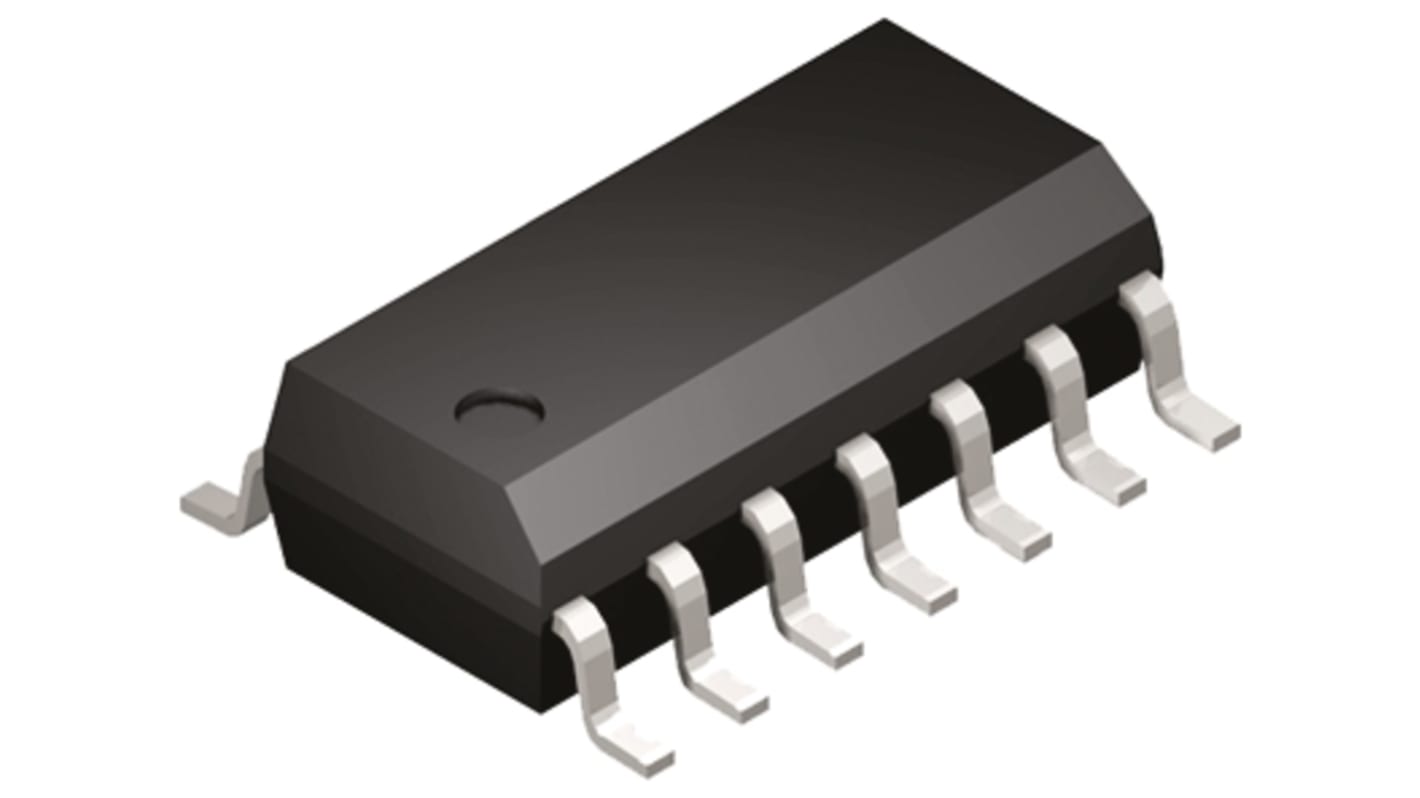

Mikrokontroler Microchip PIC16F SOIC 14-pinowy Montaż powierzchniowy PIC 3,5 kB 8bit CAN: 20MHz RAM:128 B Ethernet:
- Nr art. RS:
- 823-1057
- Nr części producenta:
- PIC16F684T-I/SL
- Producent:
- Microchip
2580 W magazynie, dostawa w ciągu 1 dni roboczych. UWAGA: Dostawa może potrwać dłużej z powodu odprawy celnej.
Wysyłka standardowa
Cena netto za szt. (opak. á 5)
8,30 zł
(bez VAT)
10,21 zł
(z VAT)
| Produkty | Per unit | Za opakowanie* |
| 5 - 20 | 8,30 zł | 41,49 zł |
| 25 - 95 | 8,08 zł | 40,41 zł |
| 100 + | 7,88 zł | 39,42 zł |
| *cena za opakowanie | ||
- Nr art. RS:
- 823-1057
- Nr części producenta:
- PIC16F684T-I/SL
- Producent:
- Microchip
8-bitowe mikrokontrolery Flash PIC16F684
Rodzina mikrokontrolerów PIC16F firmy Microchip to 8-bitowe mikrokontrolery wyposażone w architekturę PIC® Microchip, które mogą być stosowane w różnych opcjach pin i paczki, od oszczędnych urządzeń 14-stykowych po bogate w funkcje urządzenia 64-stykowe. Urządzenia z architekturą Baseline, MidRange lub Enhanced MidRange są dostępne z wieloma różnymi kombinacjami urządzeń peryferyjnych, co zapewnia projektantom elastyczność i wybór dla ich aplikacji.
Rodzina mikrokontrolerów PIC16F684 jest oparta na rdzeniu średniego zasięgu Microchip z 8-poziomowym zestawem sprzętu i 35 instrukcjami. Mikrokontrolery zapewniają do 5 MIPS, 3,5 Kbajtów pamięci programowej, 128 bajtów pamięci RAM i 256 bajtów danych EEPROM. Na płycie jest konfigurowalny oscylator ustawiony fabrycznie z dokładnością ±1%.
Rodzina mikrokontrolerów PIC16F684 jest oparta na rdzeniu średniego zasięgu Microchip z 8-poziomowym zestawem sprzętu i 35 instrukcjami. Mikrokontrolery zapewniają do 5 MIPS, 3,5 Kbajtów pamięci programowej, 128 bajtów pamięci RAM i 256 bajtów danych EEPROM. Na płycie jest konfigurowalny oscylator ustawiony fabrycznie z dokładnością ±1%.
Funkcje mikrokontrolera
Maks. 20 MHz Szybkość procesora
35 instrukcji
8-poziomowy stos sprzętu
Oscylator wewnętrzny 8 MHz - zakres częstotliwości do wyboru od 8 MHz do 125 kHz
12-stykowe wejście/wyjście
Reset z włączeniem zasilania (POR)
Wyłącznik czasowy zasilania (PWRT)
Zegar rozruchu oscylatora (OST)
Reset przy spadku napięcia (BOR)
Timer kontrolny (WDT)
Szeregowe programowanie wewnątrzukładowe (ICSP)
35 instrukcji
8-poziomowy stos sprzętu
Oscylator wewnętrzny 8 MHz - zakres częstotliwości do wyboru od 8 MHz do 125 kHz
12-stykowe wejście/wyjście
Reset z włączeniem zasilania (POR)
Wyłącznik czasowy zasilania (PWRT)
Zegar rozruchu oscylatora (OST)
Reset przy spadku napięcia (BOR)
Timer kontrolny (WDT)
Szeregowe programowanie wewnątrzukładowe (ICSP)
Urządzenia peryferyjne
10-bitowy przetwornik analogowo-cyfrowy (ADC) - 8 kanałów
Dwóch komparatorów
Dwa 8-bitowe timery
Jeden 16-bitowy zegar
Rozszerzony zapis, porównanie, moduł PWM
Dwóch komparatorów
Dwa 8-bitowe timery
Jeden 16-bitowy zegar
Rozszerzony zapis, porównanie, moduł PWM
8-bitowy mikrokontroler Microchip PIC16F684 ma dobrze rozpoznawającą się architekturę x14 klasy średniej z wewnętrzną pamięcią danych EEPROM i technologią nanoWatt. Działa w zakresie napięcia od 2V do 5,5 V. Mikrokontroler ma pamięć programu flash 2048 bajtów, 128 bajtów pamięci SRAM i 256 bajtów pamięci EEPROM.
Rozszerzony układ WDT
Obsługa programowania MPLAB® ICD 2 lub debugowania z opcjonalnym adapterem złącza
Precyzyjny wewnętrzny oscylator-oprogramowanie do wyboru 8 MHz - 32 kHz
Technologia nanoWatt
Programowy wybór BOR
2 komparatory
ULPW
Zaawansowany licznik czasu niskiego poboru mocy 1
Blokada synchronizacji klapy timera 1
Zakres temperatur od -40°C do 85°C.
Zestaw 14 odprowadzeń o małym obrysu (3.90 mm)
Obsługa programowania MPLAB® ICD 2 lub debugowania z opcjonalnym adapterem złącza
Precyzyjny wewnętrzny oscylator-oprogramowanie do wyboru 8 MHz - 32 kHz
Technologia nanoWatt
Programowy wybór BOR
2 komparatory
ULPW
Zaawansowany licznik czasu niskiego poboru mocy 1
Blokada synchronizacji klapy timera 1
Zakres temperatur od -40°C do 85°C.
Zestaw 14 odprowadzeń o małym obrysu (3.90 mm)
.
Atrybut | Parametr |
|---|---|
| Rodzina układów | PIC16F |
| Typ opakowania | SOIC |
| Typ montażu | Montaż powierzchniowy |
| Liczba styków | 14 |
| Rdzeń procesora | PIC |
| Szerokość magistrali danych | 8bit |
| Rozmiar pamięci programów | 3,5 kB |
| Maksymalna częstotliwość | 20MHz |
| Wielkość pamięci RAM | 128 B |
| Kanały USB | 0 |
| Liczba modułów PWM | 1 x 10 bit |
| Liczba kanałów SPI | 1 |
| Liczba kanałów CAN | 0 |
| Liczba kanałów USART | 0 |
| Liczba kanałów I2C | 1 |
| Typowe robocze napięcie zasilania | 2 → 5,5 V |
| Liczba kanałów UART | 0 |
| Architektura zestawu instrukcji | RISC |
| Minimalna temperatura robocza | -40°C |
| Maksymalna liczba kanałów Ethernet | 0 |
| Wymiary | 8.65 x 3.9 x 1.5mm |
| Szerokość | 3.9mm |
| Liczba kanałów LIN | 0 |
| Wysokość | 1.5mm |
| Przetworniki A/C | 8 x 10 bitów |
| Długość | 8.65mm |
| Maksymalna temperatura robocza | +85°C |
| Liczba przetworników A/C | 1 |
| Liczba kanałów PCI | 0 |
| Liczba kanałów Ethernet | 0 |
| Modulacja czasu trwania impulsu | 1 (4 x 10 bitów), 1 (ECCP) |
| Typ pamięci programu | Flash |
