- Nr art. RS:
- 385-487
- Nr części producenta:
- QFM-TX1-433
- Producent:
- Quasar
Produkt wycofany
- Nr art. RS:
- 385-487
- Nr części producenta:
- QFM-TX1-433
- Producent:
- Quasar
Dane techniczne
Atesty i certyfikaty
Szczegółowe dane produktu

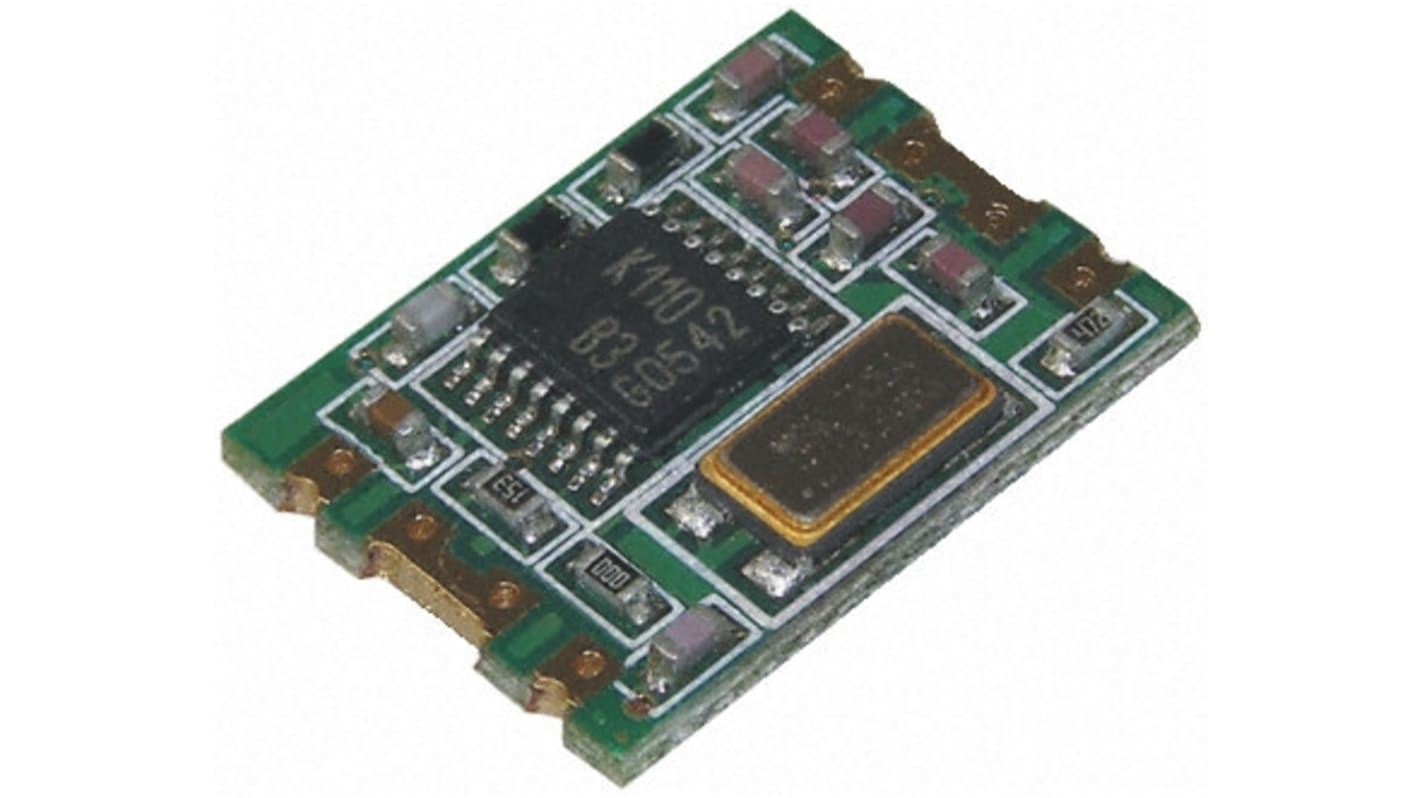

Moduły nadajnika/odbiornika FSK serii QFM 433MHz.
Zakres podstawowych modułów nadajnika i odbiornika radiowego systemu telemetrycznego pracujących w paśmie częstotliwości ISM 433MHz. Dane cyfrowe mogą być przesyłane bezpośrednio z portu szeregowego mikrokontrolera lub za pomocą odpowiedniego kodeka.
Częstotliwość nośna częstotliwości radiowej: 433,92MHz pasmo ISM
Moc wyjściowa RF: +10dBm
Modulacja: FSK
Szybkość transmisji danych OTA: Od 200 do 4800b/s
Czułość odbiornika: -106dBm
Zasięg: Do 100 m
Wejście TX/wyjście Rx: Szeregowy CMOS/TTL
Niski pobór mocy
Brak elementów regulowanych
Zasilanie: Od +2,2 do +3,5 V DC (nadajnik), od +4,5 do +5,5 V DC (odbiornik)
Zastosowania: Systemy zabezpieczeń, zdalne sterowanie bramami, teledetekcja, przechwytywanie danych, kontroler drzwi garażu, komunikacja na krótkich odcinkach w Internecie (IOT)
RS Kody produktów
Nadajnik 385-487 QFM-TX1-433
Odbiornik 65-1362 QFM-RX1-433
Moc wyjściowa RF: +10dBm
Modulacja: FSK
Szybkość transmisji danych OTA: Od 200 do 4800b/s
Czułość odbiornika: -106dBm
Zasięg: Do 100 m
Wejście TX/wyjście Rx: Szeregowy CMOS/TTL
Niski pobór mocy
Brak elementów regulowanych
Zasilanie: Od +2,2 do +3,5 V DC (nadajnik), od +4,5 do +5,5 V DC (odbiornik)
Zastosowania: Systemy zabezpieczeń, zdalne sterowanie bramami, teledetekcja, przechwytywanie danych, kontroler drzwi garażu, komunikacja na krótkich odcinkach w Internecie (IOT)
RS Kody produktów
Nadajnik 385-487 QFM-TX1-433
Odbiornik 65-1362 QFM-RX1-433
Uwaga
4-przyciskowy, bezpieczny system zdalnego sterowania może być zbudowany za pomocą jednego modułu Tx i jednego modułu Rx wraz z chipsetem kodowym RF600: RF600E Encoder, RS Part Nr kat. 505-6929 oraz RF600D Decoder, RS Nr kat. 505-6935
Moduły bezprzewodowe - Quasar
Dane techniczne
Atrybut | Parametr |
---|---|
Typ komponentu | Moduł |
Gniazda rozszerzeń | 433MHz |
Technika modulacji | FM |
Maksymalna szybkość transmisji radiowej | 4.8kbit/s |
Maksymalna moc wyjściowa | +10dBm |
Napięcie zasilania | 2.2 → 3.5V |
Wymiary | 12.501 x 16.802 x 2.5mm |
Wysokość | 2.5mm |
Długość | 16.802mm |
Maksymalna temperatura robocza | +85°C |
Minimalna temperatura robocza | -20°C |
Szerokość | 12.501mm |
