Stycznik odwrotny 24 V AC/DC Schneider Electric styki: 3 18,5 kW 40 A 3NO Montaż na szynie DIN Śruba LC2D40ABNE

Nr art. RS:: 135-3988
Nr części producenta:: LC2D40ABNE
Producent:: Schneider Electric

Stycznik odwrotny 24 V AC/DC Schneider Electric styki: 3 18,5 kW 40 A 3NO Montaż na szynie DIN Śruba LC2D40ABNE

Zapas chwilowo wyczerpany — zamówienie oczekujące na wysłanie w dniu 25.06.2024, dostawa w ciągu 4 dni roboczych. UWAGA: Dostawa może potrwać dłużej z powodu odprawy celnej.

Wysyłka standardowa

Dodano do koszyka

Cena netto za szt.

3 308,80 zł

(bez VAT)

4 069,82 zł

(z VAT)

Produkty	Per unit
1 +	3 308,80 zł

Better World

Nasza oferta Better World obejmuje produkty, które ułatwiają dokonywanie bardziej ekologicznego wyboru, któremu możesz zaufać. Kliknij tutaj, aby dowiedzieć się więcej.

Nr art. RS:: 135-3988
Nr części producenta:: LC2D40ABNE
Producent:: Schneider Electric

Dane techniczne

Zaloguj się, żeby pobrać modele CAD

Atesty i certyfikaty

Szczegółowe dane produktu

Styczniki nawrotne Schneider Electric LC2D TeSys D.

Styczniki nawrotne TeSys D firmy Schneider Electric łączą długą żywotność mechaniczną i elektryczną, co zapewnia wysoki, niezawodny stycznik. Seria LC2D jest wstępnie zmontowana z szyną zasilania zwrotnego i została zaprojektowana do sterowania silnikiem lub obciążeń oporowych. Styczniki TeSys D zapewniają szybką i prostą konfigurację przy zachowaniu zgodności z międzynarodowymi standardami.

Charakterystyka i zalety.

Wbudowane styki pomocnicze zapewniają dodatkowe możliwości przełączania

Wstępnie zainstalowana blokada

Połączenia gwintowane: Zaciski IP20 zabezpieczone palcami, oznaczone zarówno w Ameryce Północnej, jak i w międzynarodowym Terminal

Możliwość montażu na panelu za pomocą śrub lub na szynie DIN

Łatwe w instalacji akcesoria

Elastyczny obwód sterowania, dostosowany do szerokiego zakresu zastosowań

Co oznaczają kategorie wykorzystania AC1 i AC3 dla styczników TeSys?

Kategorie wykorzystania styczników definiują wartości wytwarzania i łamania prądu w oparciu o typ kontrolowanego obciążenia i warunki cyklu pracy.

AC-1: Dotyczy to wszystkich urządzeń AC o współczynniku mocy wynoszącym co najmniej 0.95. Przykład zastosowania: Obciążenie rezystancyjne, ogrzewanie, dystrybucja.

AC-3: Dotyczy to silników klatkowych wiewiórki, w których dochodzi do złamania podczas pracy silnika.

Przykład zastosowania: Wszystkie silniki klatkowe wiewiórki, windy, schody ruchome, przenośniki, podnośniki kuliste, sprężarki, pompy, mieszalniki, klimatyzatory.

Co to jest stycznik cofania?

Stycznik nawrotny to zespół dwóch styczników standardowych, z łączącą je blokadą mechaniczną i elektryczną. Blokady umożliwiają zamknięcie tylko jednego stycznika (zasilanie silnika) w dowolnym momencie.

Czy zakres TeSys D jest stycznikiem dwubiegunowym?

Tak, zakres Tesys D wykorzystuje translację liniową, która zapewnia podwójne zerwanie biegunów.

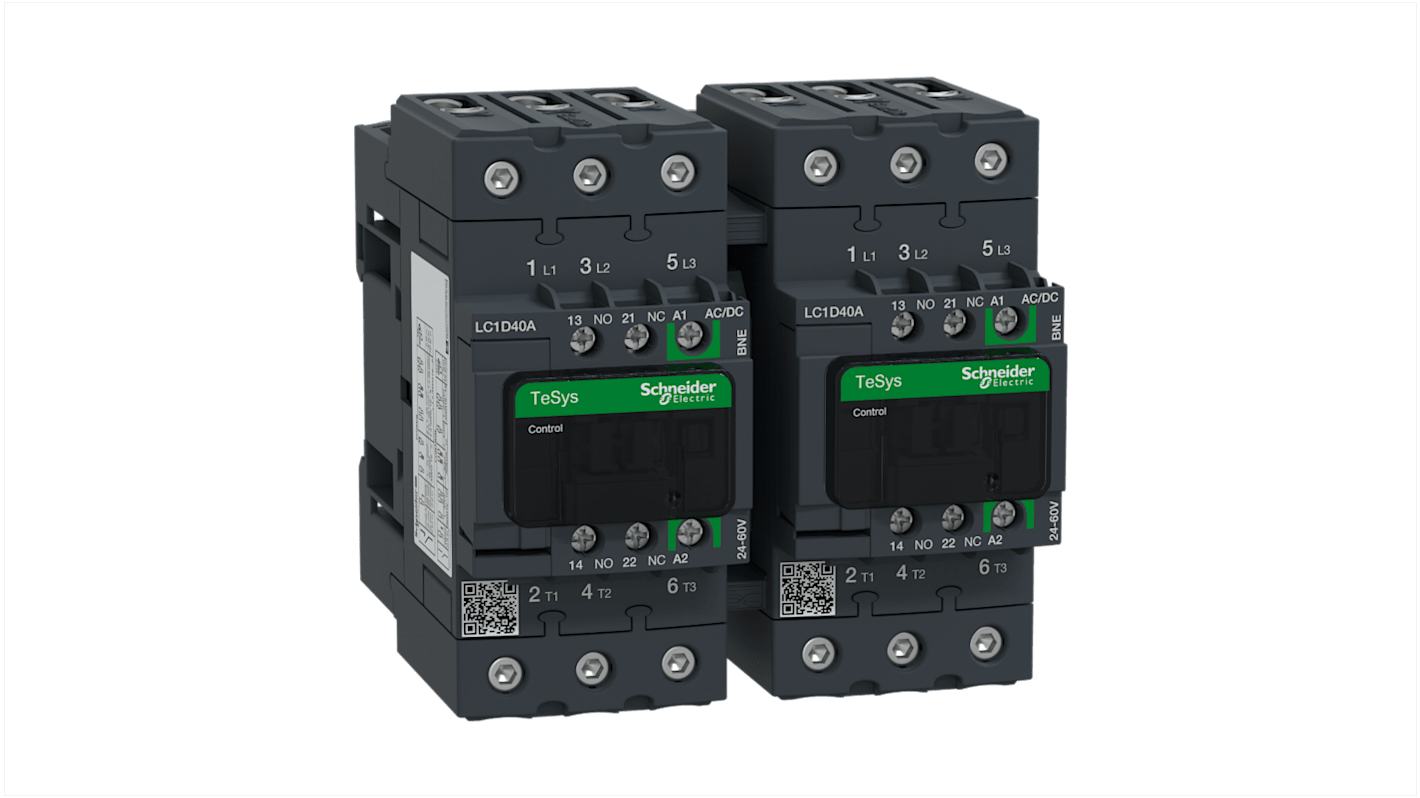

LC2D40ABNE LCD2 TeSys D zielony stycznik nawrotny.

Stycznik nawrotny.

Sterowanie silnikiem, zastosowania obciążeniowej rezystancji.

AC-1, kategoria AC-3.

Wstępnie zmontowane z szyną zasilania nawrotnego.

Napięcie znamionowe UE <= 690 V AC 25...400 Hz dla obwodu zasilania.

Prąd znamionowy 40 A (<= 60 °C) przy <= 440 V AC AC-3 dla obwodu zasilania, 60 A (<= 60 °C) przy <= 440 V AC-1 dla obwodu zasilania.

Napięcie obwodu 24...60 V AC 50/60 Hz, 24...60 V DC.

1 NO + 1 NC styk pomocniczy.

Kategoria przepięcia III.

Znamionowa obciążalność zrywająca 800 A przy 440 V dla obwodu zasilania zgodnego z normą IEC 60947.

W komplecie pokrywa ochronna.

Blokada mechaniczna.

Mocowanie płyty i szyny.

Zaciski zaciskowe, złącza gwintowane.

Przednia powierzchnia czołowa IP20 zgodna z normą IEC 60529.

.

Normy

EN/IEC 60947-4-1, EN/IEC 60947-5-1.
