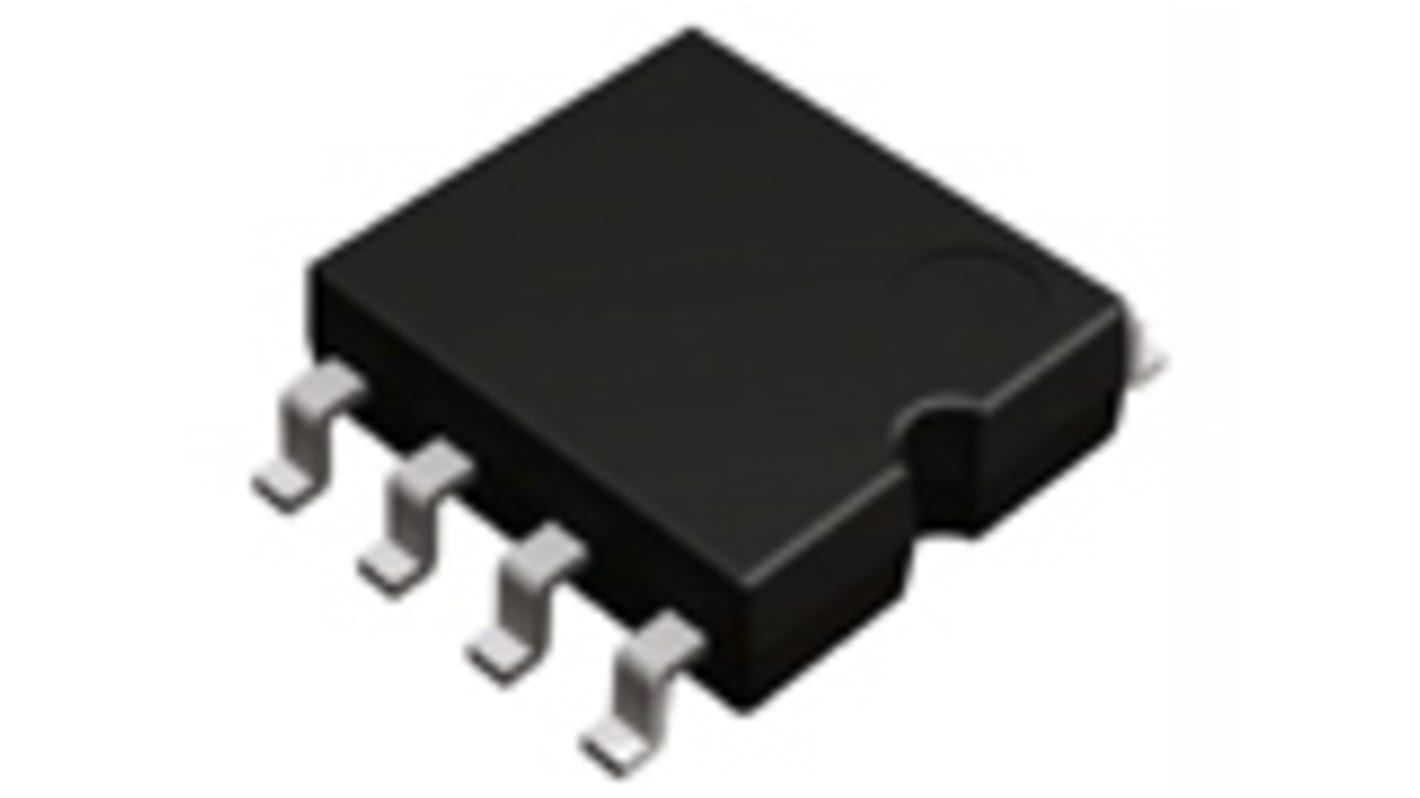

Wzmacniacz operacyjny Montaż powierzchniowy Podwójne 2 SOP 10MHz Zamach
- Nr art. RS:
- 168-1766
- Nr części producenta:
- BA4560RF-E2
- Producent:
- ROHM
Zapas chwilowo wyczerpany, wysyłka nastąpi, gdy produkt będzie znowu dostępny
Dodano do koszyka
Cena netto za szt. (2500 na rolce)
1,68 zł
(bez VAT)
2,06 zł
(z VAT)
| Produkty | Per unit | Per Reel* |
| 2500 + | 1,68 zł | 4 192,50 zł |
| *cena za opakowanie | ||
- Nr art. RS:
- 168-1766
- Nr części producenta:
- BA4560RF-E2
- Producent:
- ROHM
Dane techniczne
Atesty i certyfikaty
Szczegółowe dane produktu
Seria BA4558 / BA4560 / BA15218 / BA14741 / BA15532 / BA4510 do ogólnych zastosowań oraz seria BA4558R / BA4560R / BA4564R / BA4580R / BA4584 / BA4584R / BA8522R / BA2115 o wysokiej niezawodności łączą dwa lub cztery niezależne wzmacniacze operacyjne na jednym czipie. Serie te są w szczególności odpowiednie do zastosowań audio ze względu na niski szum i niskie zakłócenia, ale nadają się do wielu innych zastosowań dzięki szerokiemu zakresowi napięcia zasilania. Modele BA4558R / BA4560R / BA4564R / BA4580R / BA4584R / BA8522R / BA2115 to produkty o wysokiej niezawodności z rozszerzonym zakresem temperatur pracy i wysokiej tolerancji na wyładowania elektrostatyczne.
Wysoki wzrost napięcia, niski szum, niskie zakłócenia
Szeroki zakres roboczego napięcia zasilania
Wewnętrzna kompensacja fazy
Brak odporności na efekt zatrzaskiwania
Wewnętrzne zabezpieczenie elektrostatyczne
Model ludzkiego ciała (HBM) ±5000 [V] (typowo)
Szeroki zakres temperatur
Szeroki zakres roboczego napięcia zasilania
Wewnętrzna kompensacja fazy
Brak odporności na efekt zatrzaskiwania
Wewnętrzne zabezpieczenie elektrostatyczne
Model ludzkiego ciała (HBM) ±5000 [V] (typowo)
Szeroki zakres temperatur
.
Dane techniczne
Atrybut | Parametr |
|---|---|
| Typ wzmacniacza | Niskie szumy |
| Typ montażu | Montaż powierzchniowy |
| Typ opakowania | SOP |
| Typ zasilania | Podwójne |
| Liczba kanałów na układ | 2 |
| Liczba styków | 8 |
| Typowa dobroć wzmacniacza | 10MHz |
| Typ wyjścia | Zamach |
| Typowe napięcie podwójnego zasilania | 3V |
| Typowa szybkość narastania napięcia wyjściowego | 4V/µs |
| Maksymalna częstotliwość robocza | 10 kHz |
| Minimalna temperatura robocza | -40°C |
| Maksymalna temperatura robocza | +105°C |
| Napięcie niezrównoważenia | 7mV |
| Maksymalne napięcie wejściowe | ±15 V |
| Typowe wzmocnienie napięcia | 100 dB |
| Szerokość | 4.4mm |
| Wymiary | 5 x 4.4 x 1.39mm |
| Długość | 5mm |
| Prąd niezrównoważenia na wejściu | 200nA |
| Wysokość | 1.39mm |
| Zakres napięcia wejściowego | ±4 → ±15 V |
| Minimalne napięcie wejściowe | ±4 V |
| Typowa gęstość zakłóceń napięcia wejściowego | 8nV/√Hz |
