- Nr art. RS:
- 186-1269
- Nr części producenta:
- NCS211RMUTAG
- Producent:
- onsemi
Zapas chwilowo wyczerpany — zamówienie oczekujące na wysłanie w dniu 25.07.2024, dostawa w ciągu 4 dni roboczych. UWAGA: Dostawa może potrwać dłużej z powodu odprawy celnej.
Wysyłka standardowa
Dodano do koszyka
Cena netto za szt. (3000 na rolce)
1,36 zł
(bez VAT)
1,68 zł
(z VAT)
Produkty | Per unit | Per Reel* |
3000 + | 1,36 zł | 4 086,00 zł |
*cena za opakowanie |
- Nr art. RS:
- 186-1269
- Nr części producenta:
- NCS211RMUTAG
- Producent:
- onsemi
Dane techniczne
Atesty i certyfikaty
Szczegółowe dane produktu
NCS211R i NCV211R to wyjścia napięciowe, wzmacniacze pomiarowe prądu, które mogą dokonywać pomiaru napięcia po zwojach przy napięciu w trybie wspólnym z zakresu od -0,3 V do 26 V, niezależnie od napięcia zasilania. Przy stałym wzmocnieniu 500 V/V, niskie przesunięcie architektury z zerowym dryfem umożliwia odczyt natężenia przez zworę, przy maksymalnym napięciu, spada aż do pełnej skali 10 mV. Urządzenia te mogą być zasilane z jednego źródła zasilania +2,2 V do +26 V, pobierając maksymalnie 80 μA prądu zasilającego. Dostępne w zestawie SC70-6 Dodatkowe opcje wzmocnienia są dostępne: NCS213R (50 V/V), NCS214R (100 V/V), NCS210R (200 V/V).
Szeroki zakres napięć wejściowych trybu wspólnego - od 0,3 V do 26 V.
Niskie napięcie offset ± 150 μV maks
Przesunięcie dolne: 0,5 μV/°C.
Zakres napięcia zasilania od 2,2 V do 26 V.
Wysokie natężenie prądu w układach wysokiego napięcia
Rezystory wykrywania prądu o niskiej wartości rezystancji
Wysoka dokładność w stosunku do temperatury, co przekłada się na lepszą wydajność energetyczną
Szeroki zakres napięć zasilających zapewnia elastyczność systemu
Wykrywanie prądu (wysoka/niska strona)
Zastosowania
Monitorowanie zasilania
Zasilacze sieciowe
Dioda LED zasilania
Zabezpieczenie przed nadmiernym prądem
Motoryzacja
Obwody sprzężenia zwrotnego zamkniętej pętli
Produkty końcowe
Towary białe
Motoryzacja
Oświetlenie
Laptop/notebooki
Szybkie ładowarki w telefonach Smartphone i tabletach
Moduły Telecom DC-DC
E papierosy
Serwery komputerowe
Niskie napięcie offset ± 150 μV maks
Przesunięcie dolne: 0,5 μV/°C.
Zakres napięcia zasilania od 2,2 V do 26 V.
Wysokie natężenie prądu w układach wysokiego napięcia
Rezystory wykrywania prądu o niskiej wartości rezystancji
Wysoka dokładność w stosunku do temperatury, co przekłada się na lepszą wydajność energetyczną
Szeroki zakres napięć zasilających zapewnia elastyczność systemu
Wykrywanie prądu (wysoka/niska strona)
Zastosowania
Monitorowanie zasilania
Zasilacze sieciowe
Dioda LED zasilania
Zabezpieczenie przed nadmiernym prądem
Motoryzacja
Obwody sprzężenia zwrotnego zamkniętej pętli
Produkty końcowe
Towary białe
Motoryzacja
Oświetlenie
Laptop/notebooki
Szybkie ładowarki w telefonach Smartphone i tabletach
Moduły Telecom DC-DC
E papierosy
Serwery komputerowe
.
Dane techniczne
Atrybut | Parametr |
---|---|
Typ zasilania | Pojedyncze |
Typowe napięcie pojedynczego zasilania | 2,2→ 26 V. |
Minimalny współczynnik tłumienia sygnału wspólnego | 105dB |
Liczba kanałów na układ | 1 |
Typ wyjścia | Szyna-szyna |
Maksymalny prąd zasilania | 60 μA |
Typ montażu | Montaż powierzchniowy |

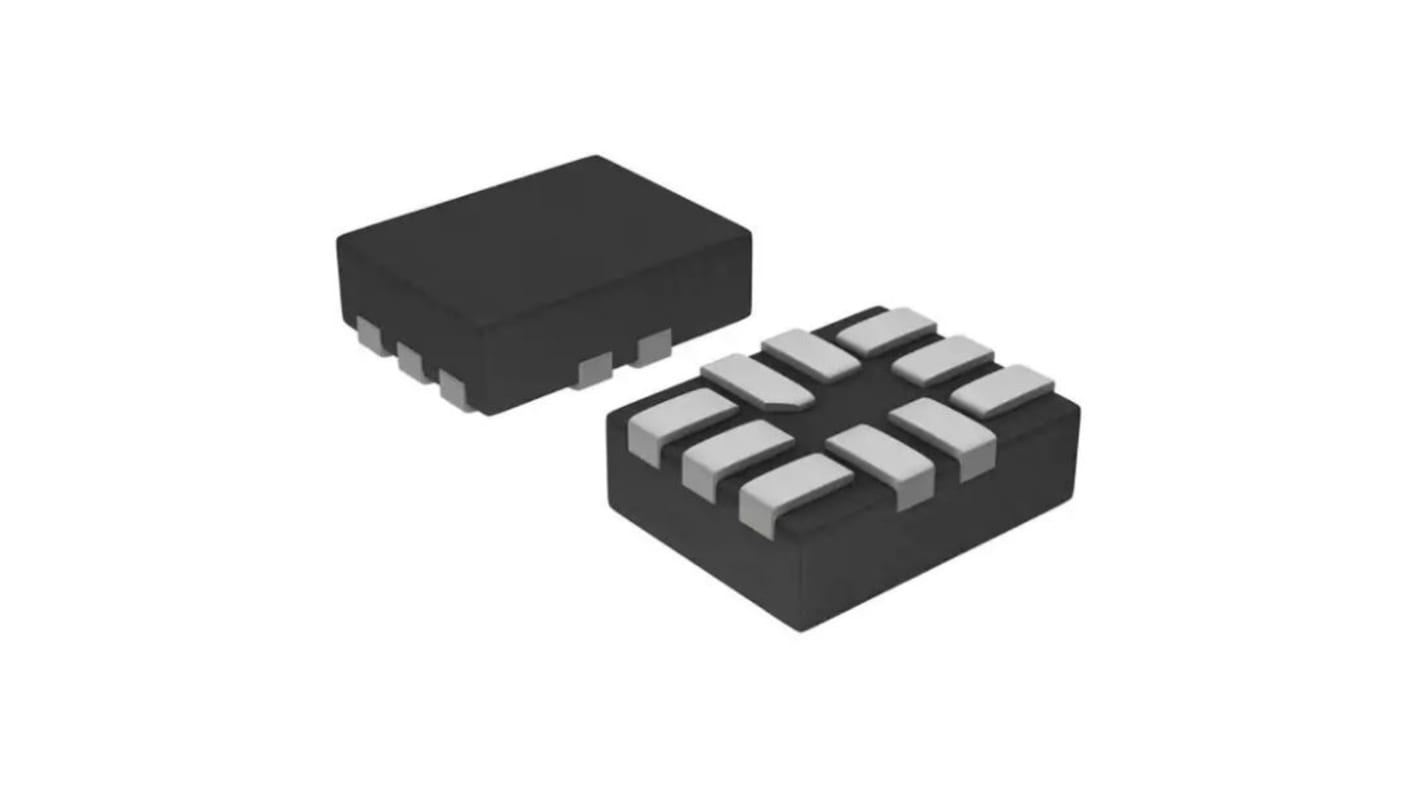

Typ opakowania | UQFN |
Liczba styków | 10 |
Wymiary | 1.4 x 1.8 x 0.55mm |
Wysokość | 0.55mm |
Długość | 1.4mm |
Maksymalne robocze napięcie zasilania | 26 V |
Norma motoryzacyjna | AEC-Q101 |
Minimalne robocze napięcie zasilania | 2,2 V |
Maksymalna temperatura robocza | +125°C |
Szerokość | 1.8mm |
Minimalna temperatura robocza | -40°C |
