Adapter Schneider Electric Adapter komunikacyjny Modicon Momentum Automation Platform Modicon Control i rozproszony

Jednostka centralna
Moduły we/wy i moduły rozszerzeń
Moduły komunikacyjne
Adapter

Adapter komunikacyjny Modicon Momentum Ethernet firmy Schneider Electric ma szybkość transmisji 10/100 Mbit/s. Maksymalna odległość kabla między urządzeniami wynosi 1000 m bez powtarzacza. Obsługa transmisji, średnio ekranowane, skręcane pary kabli, topologia wielokrotnego skoku, sieć gwiazdowa

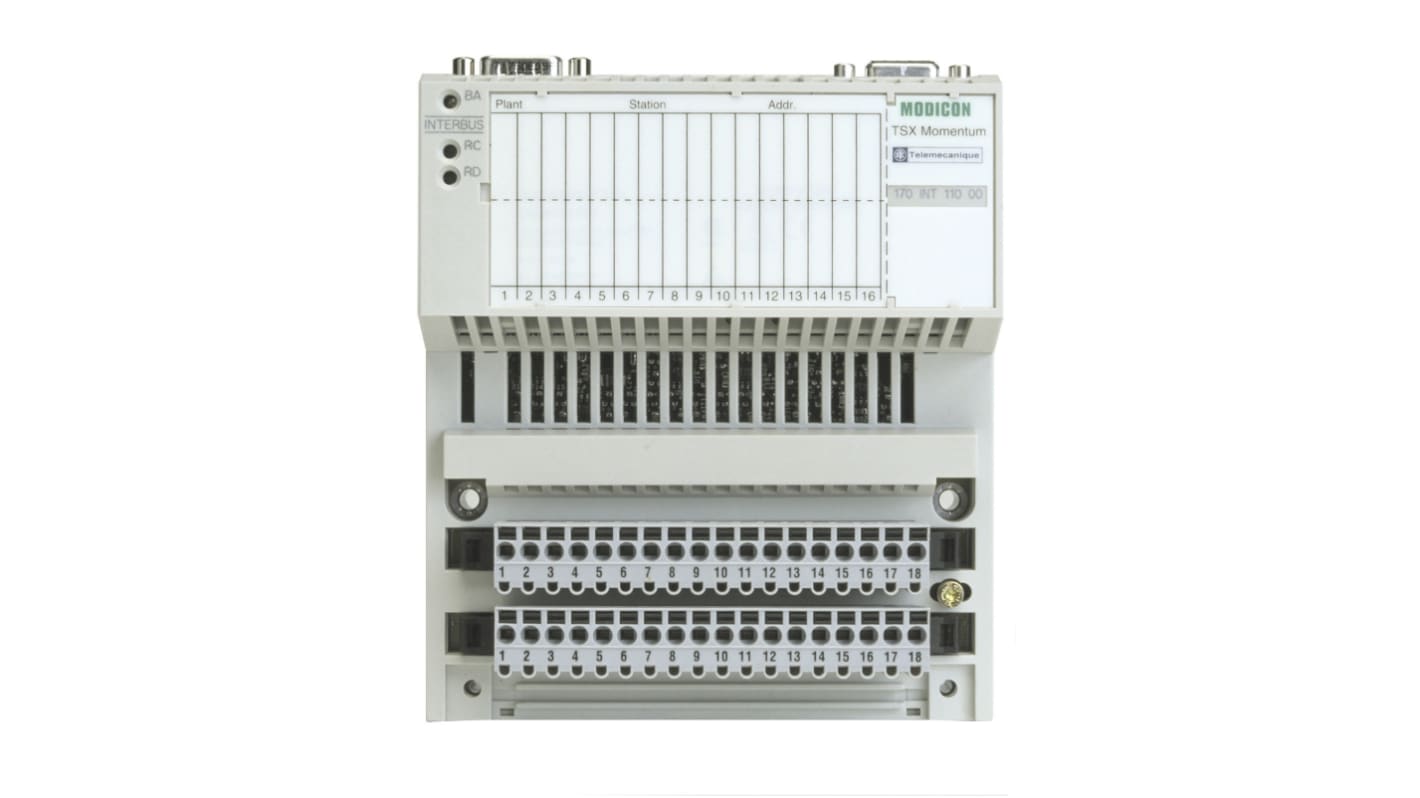

Ten adapter jest częścią serii Modicon Momentum, oferty sterowników i monoblokowych wejść/wyjść IP20 dla rozproszonej architektury sterowania. Adapter komunikacyjny Interbus obsługuje topologię pierścienia. Oferuje transmisję za pomocą skrętki dwużyłowej o średniej szybkości transmisji danych 500 kb/s. Adapter jest dostępny poprzez ciągły rejestr przesuwny i metodę master/slave. Jest wyposażony w 2 złącza D-sub (DE-09) do podłączenia magistrali Interbus. Jest to produkt o klasie IP20. Waży 0,07 kg. Głównym zastosowaniem tego modułu jest infrastruktura i energia, przenoszenie materiałów, proste sterowanie maszynami. Ten produkt posiada certyfikaty CE, FM Class 1 Division 2, CSA i UL. Momentum to elastyczna, modułowa rodzina komponentów, które można łatwo łączyć ze sobą i konfigurować pod kątem szerokiej gamy rozproszonych aplikacji we / wy i sterowania. System z 4 podstawowymi komponentami, które można łatwo łączyć ze sobą w różnych kombinacjach, tworząc wszechstronne systemy sterowania lub podsystemy.

Adapter komunikacyjny Interbus firmy Schneider Electric został zaprojektowany do komunikacji par skręconych z wykorzystaniem topologii pierścieniowej. Ten adapter obsługuje zakres od 0 do 254 urządzeń na segment, przy maksymalnej odległości kabli między urządzeniami wynoszącej 12 800 metrów i 400 metrów między dwoma modułami. W przypadku awarii działa w trybie awaryjnym. Parametr sterowania jest utrzymywany przy użyciu CRC 16. Adapter jest zasilany z podstawy we/wy i jest oznaczony oznaczeniem CE. Lokalna sygnalizacja jest ułatwiana przez trzy diody LED, jedną zieloną diodę LED do włączania magistrali, jedną do zdalnego sprawdzania magistrali, a drugą do wyłączania zdalnej magistrali.

Bez zawartości rtęci
Zgodność z RoHS
Certyfikat CSA i UL
Stopień ochrony IP20

Schneider Electric Momentum
