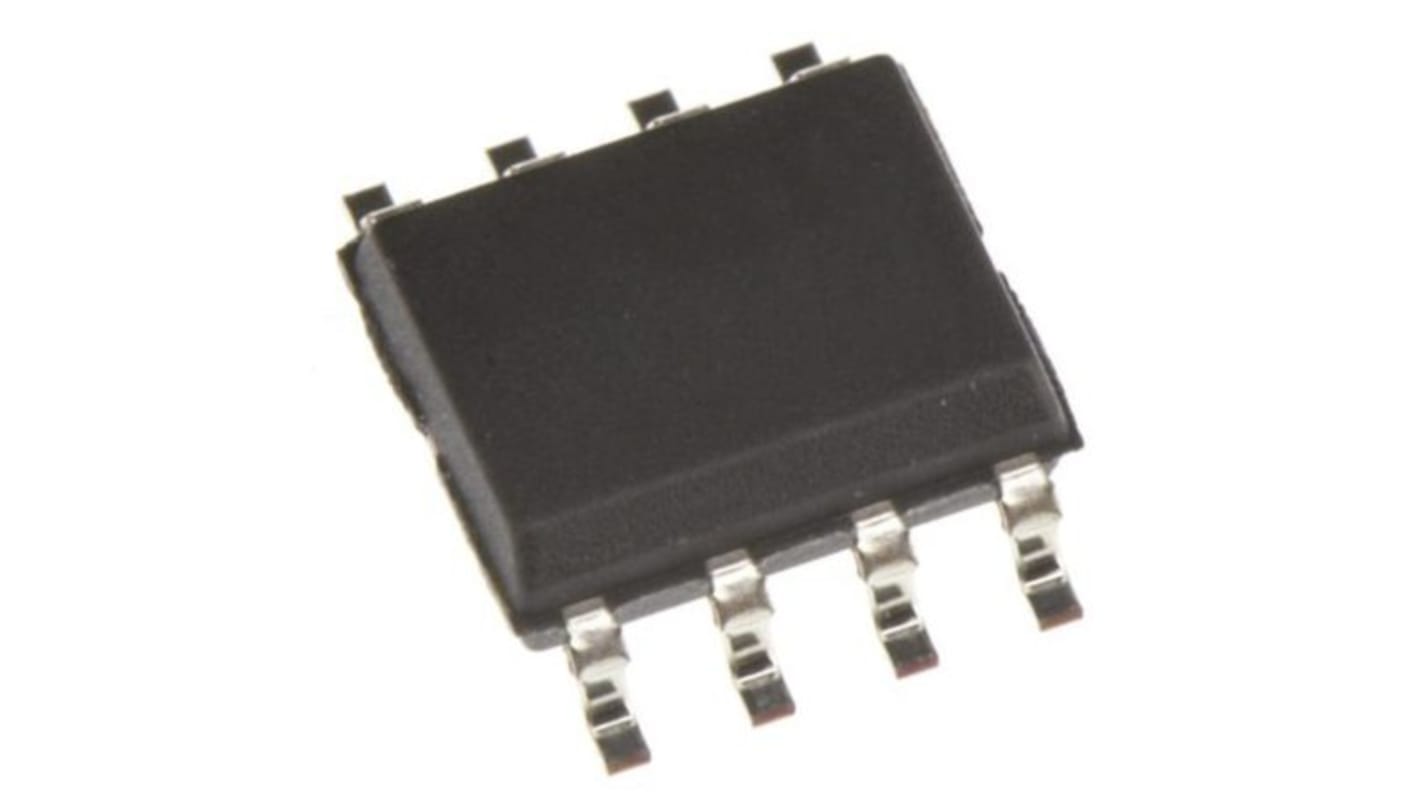

Bufor zegara 501MILFT, 1 8-pinowy SOIC

Renesas Electronics 501 Loco™ to najbardziej ekonomiczny sposób na generowanie wysokiej jakości sygnału zegara o wysokiej częstotliwości z kryształ o niższej częstotliwości lub wejścia zegara. Nazwa LOCO oznacza Low Cost Oscillator, ponieważ jest przeznaczony do wymiany oscylatory kryształowe w większości układów elektronicznych. Wykorzystując techniki pętli blokowanej fazowo (PLL), urządzenie wykorzystuje standardowy tryb podstawowy, tani kryształ do produkcji zegarów wyjściowych do 160 MHz. W pamięci ROM układu scalonego znajduje się moduł Ability, który generuje dziewięć różnych mplikacji, co umożliwia jednemu układowi wytworzenie wielu wspólnych częstotliwości (patrz tabela na stronie 2). Urządzenie posiada również wyjście umożliwiające pin, który trzyma wyjście zegara, gdy pin OE jest niski.

Najtańszy zegar PLL IDT
Błąd powielania zera ppm
Częstotliwość kryształów wejściowych 5–27 MHz.
Częstotliwość zegara wejściowego 2–50 MHz.
Częstotliwość zegara wyjściowego do 160 MHz.
Bardzo niski poziom jitter 25 ps (jeden sigma)
Zgodność ze wszystkimi popularnymi procesorami
Cykl pracy od 45/55 do 160 MHz.
