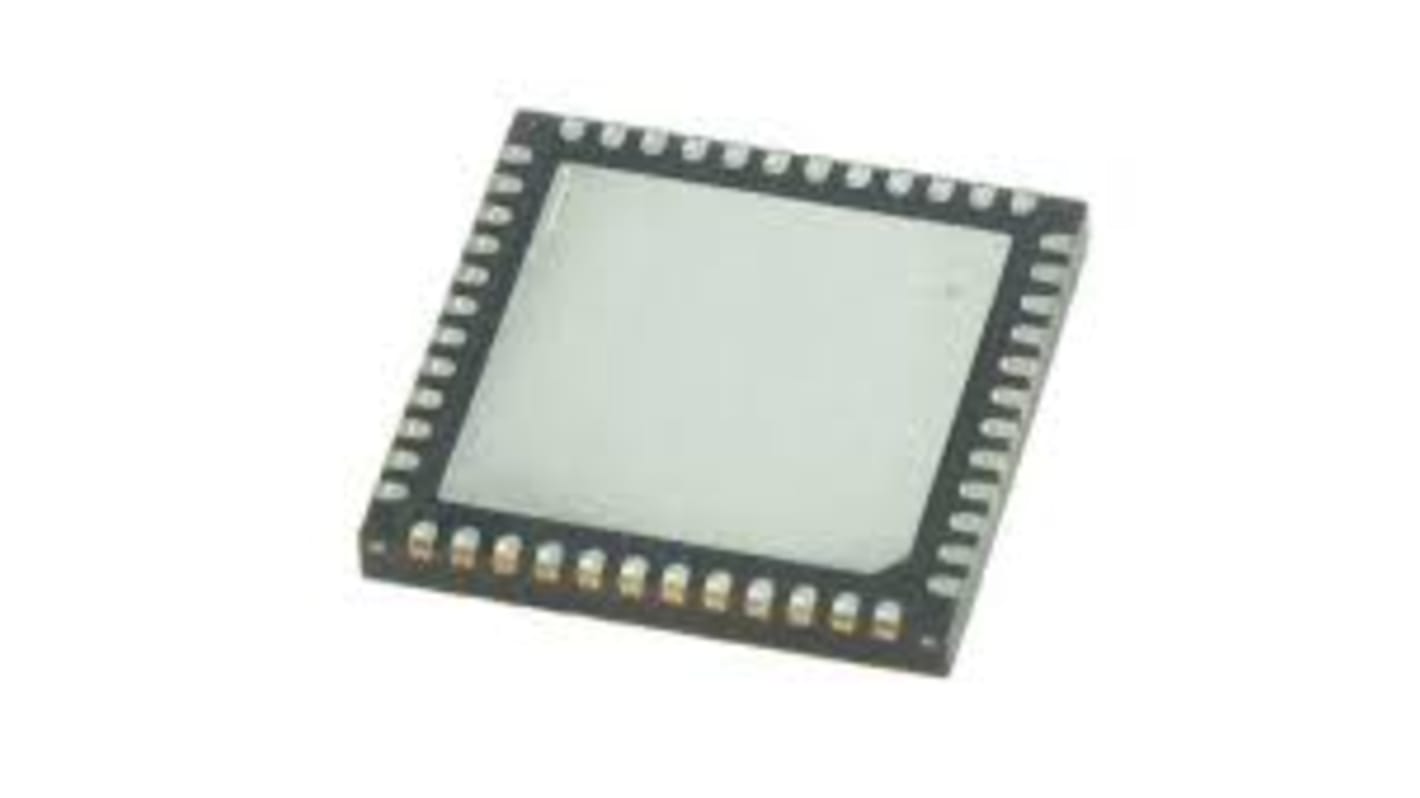

Bufor zegara 9DBL0951BKILF, 48-pinowy VFQFPN

Bufory wyjściowe firmy Renesas Electronics 3,3 V należą do pełnej gamy zegarów PCIe firmy IDT. Urządzenia te obsługują systemy PCIe Gen1–4 Common Clock (CC) i PCIe Separate Reference Independent Spread (SRIS). Oferują one wybór zintegrowanych zakończeń wyjściowych zapewniających bezpośrednie połączenie z liniami transmisyjnymi 85 Ω lub 100 Ω. Można go zaprogramować fabrycznie przy użyciu zdefiniowanej przez użytkownika domyślnej konfiguracji zasilania SMBus. Różne zastosowania tego urządzenia obejmują dystrybucję zegara PCIe Gen1–4 do kart Riser, pamięci masowej, sieci, JBOD, komunikacji i punktów dostępu.

Bezpośrednie podłączenie do linii transmisyjnych 100 ohmów lub 85 ohmów pozwala zaoszczędzić 36 rezystorów w porównaniu ze standardowymi urządzeniami PCIe. Typowe zużycie mocy 165 mW przy 3,3 V eliminuje problemy termiczne. Funkcja VDDIO umożliwia 50% oszczędność energii przy opcjonalnym napięciu 1,05 V. Domyślne zasilanie SMBus zdefiniowane przez klienta można zaprogramować do urządzenia P1. Wejście różnicowe HCSL może być sterowane przez wspólne źródła zegara. Tolerancja na rozprzestrzenianie się widma umożliwia redukcję EMI. Urządzenie zawiera domyślną konfigurację Trzy wybieralne adresy SMBus, dzięki czemu wiele urządzeń może łatwo udostępniać wspólny segment SMBus z oszczędnością miejsca 48 styków 6 x 6 mm VFQFPN
