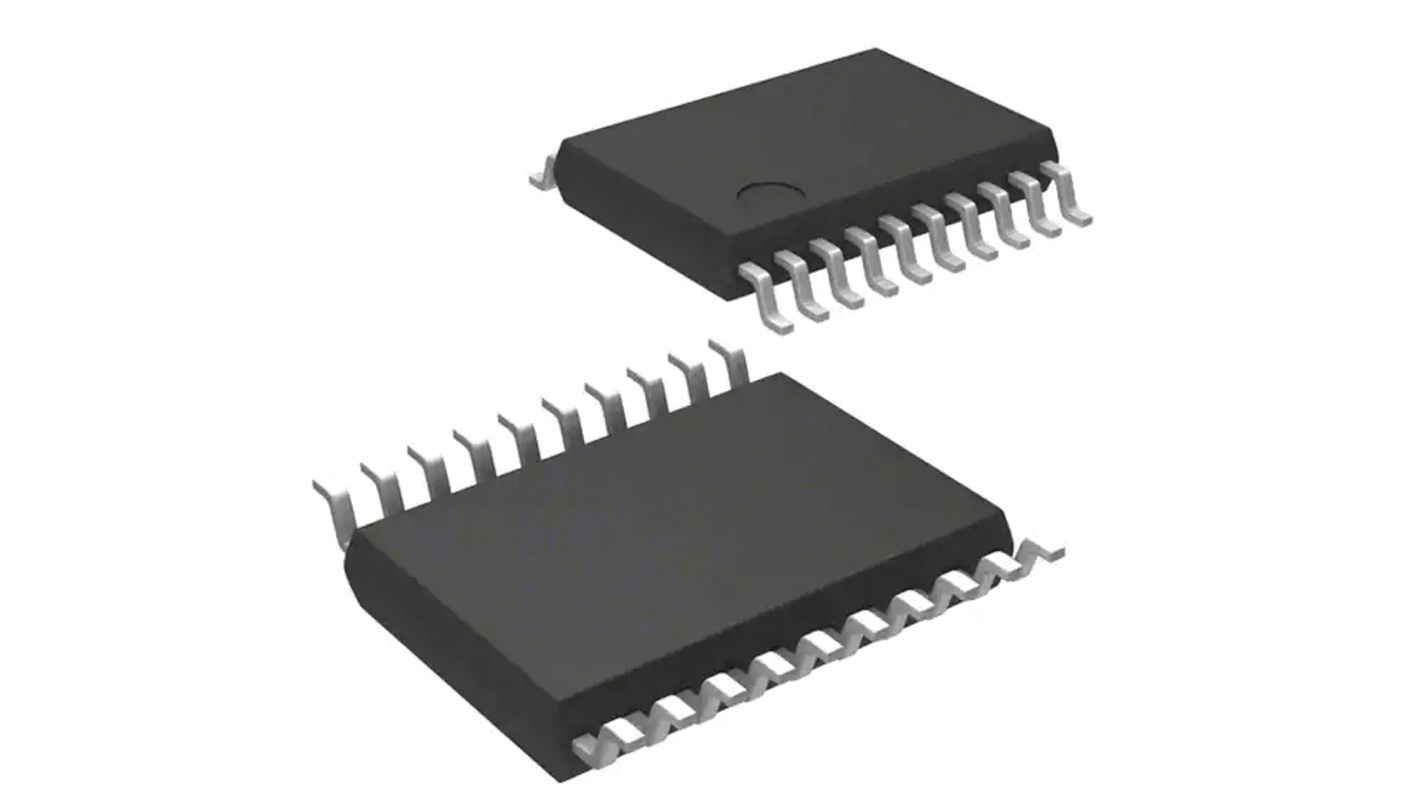

Bufor PL138-48OI, 1 20-pinowy TSSOP

Wysokowydajny i ekonomiczny bufor wyjściowy różnicowy LVPECL 1:4 firmy Microchip. Bufor jest przeznaczony do pracy z pojedynczym zasilaczem 2,5 V ±5% lub 3,3 V ±10%. Różnicowe pary wejściowe są zaprojektowane tak, aby akceptować większość standardowych poziomów sygnału wejściowego przy użyciu odpowiedniej sieci zbieżności rezystorów i wytwarzać wysokiej jakości zestaw wyjść z możliwie najniższym odchyleniem na wyjściach, co gwarantuje odchylenie części do części lub partii do partii. Zaprojektowany tak, aby mieścił się w obudowie o małym współczynniku kształtu.

Cztery różnicowe pary wyjść LVPECL 2,5 V/3,3 V
Częstotliwość wyjściowa: =1 GHz
Odchylenie wyjściowe: 25 ps (typowo)
Przesunięcie pomiędzy częściami: 140 ps (typowo)
Opóźnienie propagacji: 1,5 ns (typowo)
Addytywne jitterowanie: <100 fs (typ.)
Zakres temperatur pracy od -40°C do 85°C
