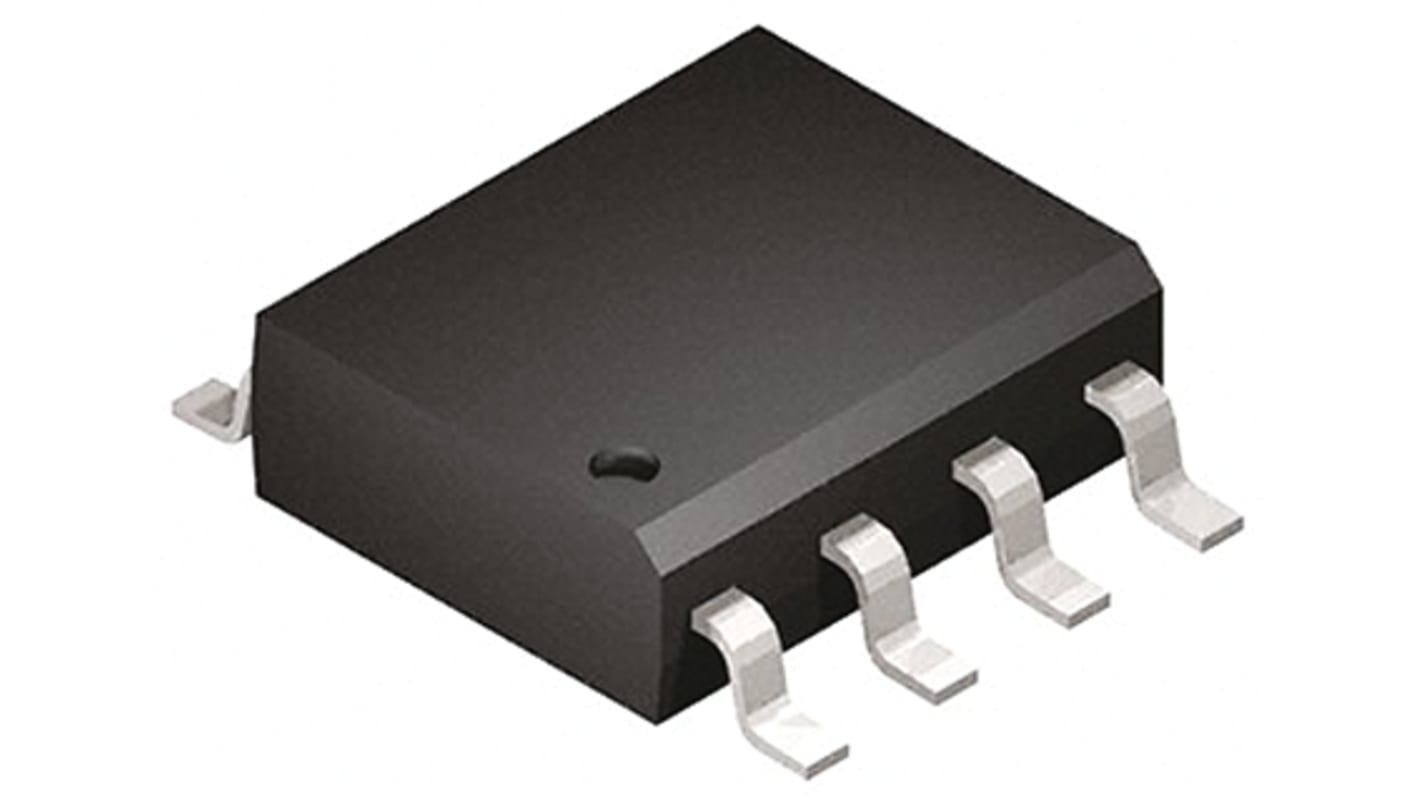

Pamięć szeregowa EEPROM Montaż powierzchniowy 512kB 8-pinowy SOIJ 64K x 8 bitów

Zobacz wszystkie EEPROM
Obecnie niedostępne
Przepraszamy, nie mamy informacji, czy ten produkt będzie jeszcze dostępny w magazynie. Zostanie on wkrótce usunięty z oferty RS.
Nr art. RS:
823-7651
Nr części producenta:
25LC512-E/SM
Producent:
Microchip
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie

Marka

Microchip

Rozmiar pamięci

512kB

Typ złącza

Szeregowy-SPI

Typ opakowania

SOIJ

Typ montażu

Montaż powierzchniowy

Liczba styków

8

Organizacja

64K x 8 bitów

Minimalne robocze napięcie zasilania

2,5 V

Maksymalne robocze napięcie zasilania

5,5 V

Napięcie programowania

2.5 → 5.5V

Liczba bitów w słowie

8bit

Wymiary

5.26 x 5.24 x 1.98mm

Maksymalna temperatura robocza

+125°C

Minimalna temperatura robocza

-40°C

Norma motoryzacyjna

AEC-Q100

Liczba słów

64k

Maksymalny czas dostępu swobodnego

50ns

Przechowywanie danych

200yr

Kraj pochodzenia:
TH

Szeregowa EEPROM 25AA512/25LC512 SPI


Urządzenia Microchip z rodziny 25AA512/25LC512 to 32-bitowe szeregowe EEPRO Dostępne funkcje to Page (Strona), Sector (Sektor) i Chip Erase (Usuwanie układu scalonego) zwykle związane z produktami opartymi na technologii Flash.

Interfejs szeregowy (ang. Serial Peripheral Interface, SPI) jest używany do dostarczania wymaganych sygnałów wejścia zegara (SCK), wejścia danych (SI) i wyjścia danych (SO). Działanie tych urządzeń można wstrzymać za pomocą kołka wstrzymania (Hold), który powoduje ignorowanie sygnałów wejściowych, z wyjątkiem przerw o wyższym priorytecie zdefiniowanych przez pin Chip Select (CS).

Funkcje


Maksymalna szybkość zegara 20 MHz.
Operacje zapisu na poziomie bajtów i stron (maksymalnie 5 ms): Nie jest wymagane usuwanie stron ani sektorów
Strona 128-bajtowa
Maksymalny prąd zapisu: 5 mA przy 5,5 V, 20 MHz.
Odczyt natężenia prądu: 10 mA przy 5,5V, 20 MHz.
Prąd w trybie gotowości: 1 μA przy 2,5 V (Deep Power-down)
Elektroniczny podpis do identyfikatora urządzenia
Samoczynne kasowanie i cykle zapisu: Kasowanie stron (typowo 5 ms), kasowanie sektorów (10 ms/sektor, typowo) i kasowanie wielu pojemników (10 ms, typowo)
Sektorowa ochrona przed zapisem (bajt/sektor 16K): Ochrona bez ochrony, 1/4, 1/2 lub całej macierzy
Wbudowane zabezpieczenie zapisu: Obwody ochrony danych przed włączeniem i wyłączeniem, styk zabezpieczający przed zapisem umożliwiający zablokowanie zapisu
Trwałość: 1 milion cykli wymazywania/zapisu
Przechowywanie danych:> 200 lat.
Ochrona przed ESD:> 4000 V.

.
