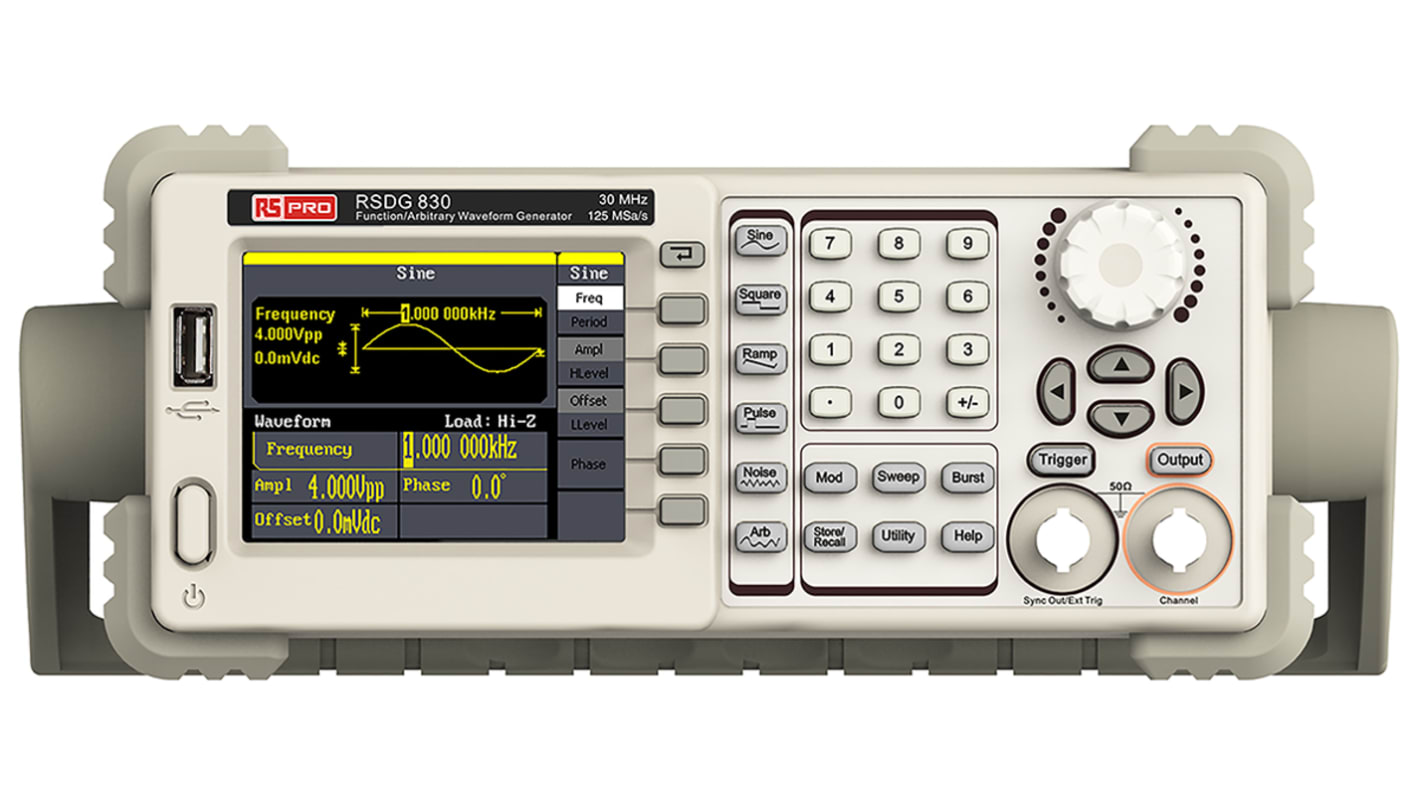

Arbitralny generator przebiegów falowych, 0 → 30MHz, 1 μHz, Wyświetlacz LCD TFT,

Dane techniczne
Atesty i certyfikaty
Zgodne z RoHS
Kraj pochodzenia: CN
Szczegółowe dane produktu

Generatory serii RS Pro RSDG800 do funkcji/dowolnych wykresów

Generatory serii RS Pro RSDG800 do funkcji/arbitralnych wykresów, wyjścia Sine, Square, Ramp, Pulse, Noise i Arbitrares. Modele RSDG800 są wyposażone w technologię EasyPulse, która zapewnia niską częstotliwość występowania drżeń, szybko narastających/opadających krawędzi, nawet przy niskich ustawieniach cyklu pracy. Zaletą jest to, że operator ma szeroki zakres szerokości impulsu i czasów przejścia. Dzięki temu generator jest bardziej wszechstronny niż podobne projekty standardu DDS.

Charakterystyka i zalety

Technologia DDS, wyjście jednokanałowe
Częstotliwość próbkowania 125 MSA/s, 14-bitowa rozdzielczość pionowa
5 typów standardowych krzywych wyjściowych, wbudowanych 46 dowolnych krzywych
Pełny zestaw funkcji modulacji: AM, DSB-AM, FM, PM, FSK, ASK, PWM, tryb mignięcia, funkcja Burst
Wejście/wyjście - wyjście kształtu fali, wyjście sygnału synchronicznego, zewnętrzne wejście wyzwalające
Standardowe interfejsy USB Device, USB Host
Dostarczane z zaawansowanym, dowolnym oprogramowaniem do edycji
Obsługa pilota zdalnego sterowania
Wymiary 229 x 105 x 281 mm
Waga: 3,4 kg.

Obszary zastosowania

Czujnik analogowy
Sygnały środowiska symulacji
Test działania obwodu
Test IC
Badania i rozwój
Szkolenie

Supplied with

Skrócona instrukcja obsługi, płyta CD (z oprogramowaniem komputerowym EasyWave), przewód zasilający, kabel USB

Dane techniczne
Atrybut Parametr
Maksymalna częstotliwość 30MHz
Częstotliwość minimalna 0 MHz
Maksymalna częstotliwość trójkąt pochylnie 300kHz
Minimalna częstotliwość trójkąt pochylnie 1µHz
Rozdzielczość 1 μHz
Minimalna szerokość impulsu 50ns
Przebiegi arbitralne Tak
Czas narastania-opadania 1.6ks
Wprowadzanie danych Klawiatura
Typ złącza BNC, Host USB, Urządzenie USB
Wysokość 105mm
Wejścia Zewnętrzny wyzwalacz
Szerokość 281mm
Pamięć przebiegów 10
Typ wyświetlacza Wyświetlacz LCD TFT
Masa 2.6kg
Przemiatanie Liniowy, Logarytmiczny
Minimalna temperatura robocza 0°C
Maksymalna amplituda wyjścia 10V Pk-Pk
Typ złącza BNC, Host USB, Urządzenie USB
Wymiary 229 x 281 x 105mm
Długość 229mm
Maksymalna temperatura robocza +40°C
