Arbitralny generator przebiegów falowych 2 -kanałowy częst. próbkowania 1 Gsps Pojemnościowy wyświetlacz dotykowy

Zobacz kategorię

Suma częściowa (1 sztuka)*

63 104,35 zł

(bez VAT)

77 618,35 zł

(z VAT)

Add to Basket
wybierz lub wpisz ilość
Tymczasowo niedostępny
  • Dostępne od 13 kwietnia 2026
Potrzebujesz więcej? Wprowadź ilość, kliknij „Sprawdź daty dostawy” dla szczegółów dostawy.
Produkty
Za jednostkę
1 +63 104,35 zł

*cena orientacyjna

Nr art. RS:
220-4666
Nr części producenta:
T3AWG2152
Producent:
Teledyne LeCroy
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie

Marka

Teledyne LeCroy

Maksymalna częstotliwość

150 MHz

Częstotliwość minimalna

1 μH

Maksymalna częstotliwość trójkąt pochylnie

5 MHz

Liczba kanałów

2

Minimalna częstotliwość trójkąt pochylnie

1 μH

Maksymalna częstotliwość próbkowania

1 Gsps

Skalibrowane

ISOCAL

Typ wyświetlacza

Pojemnościowy wyświetlacz dotykowy

Kraj pochodzenia:
IT

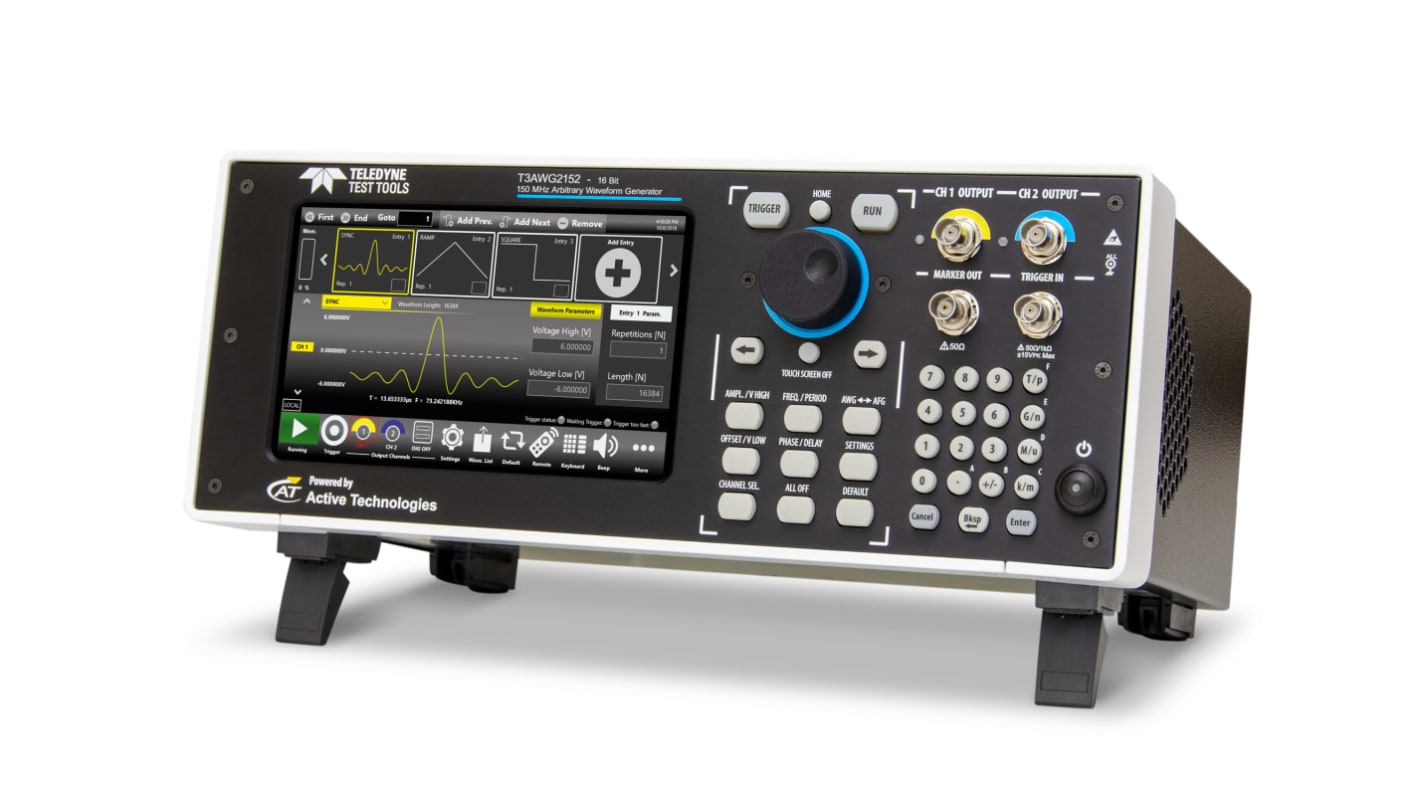

Teledyne LeCroy T3AWG2152 16-bitowy dwukanałowy generator funkcyjny/arbitralny, 150 MHz.


T3AWG152 to niedrogi dwukanałowy generator arbitralny, 16-bitowa rozdzielczość pionowa, napięcie wyjściowe 6 Vpp (od 50 Ω do 50 Ω), pamięć 128 Mps/ch, maksymalna częstotliwość próbkowania 600 ms/s i maksymalna częstotliwość fali sine 150 MHz. Model T3AWG2152 łączy wiele funkcji w jednym urządzeniu, w tym generator funkcji, generator arbitralnych krzywych i generator wzorów cyfrowych. Te trzy różne funkcje wykorzystują elastyczność sprzętu, stosując dwie różne technologie. Poprawiona technologia oparta na DDS (Direct Digital Synthesis) zastosowana podczas korzystania z generatora funkcji (AFG) pozwala użytkownikowi na bezszwową zmianę wszystkich parametrów zachowujących kształt krzywej.

Wszystkie funkcje sterowania i ustawienia są zawsze dostępne za jednym dotknięciem: Gest przesuwania w celu zmiany kanału, wyboru operatora i uzyskania dostępu do parametrów modulacji, przesunięcie w stronę galerii krzywych w celu szybkiego zaimportowania sygnału i użycia przyjaznej dla dotyku wirtualnej klawiatury numerycznej w celu zmiany wartości parametrów.

Zmienna technologia zegara, prawdziwa arbitralna zastosowana podczas korzystania z arbitralnej krzywej (AWG) / generatora wzorca cyfrowego pozwala użytkownikowi tworzyć złożone formy fal wzorca analogowego i cyfrowego, wstawiać je w sekwencji, stosować pętle, skoki i warunkowe gałęzie. Wyjście cyfrowe połączone i zsynchronizowane z analogowymi sygnałami wyjściowymi stanowi idealne narzędzie do rozwiązywania problemów i weryfikacji projektu cyfrowego.

Pamięć kształtu fali o długości 128 Mpoints na każdym kanale w połączeniu z liczbą zapisów krzywych do 16,384 i liczbą powtarzania impulsów większą niż 4 x 109 sprawia, że T3AWG2152 jest najlepszym w swojej klasie generatorami krzywych do najbardziej wymagających zastosowań technicznych. Ta innowacyjna i przełozowa architektura sprzętu umożliwia uzyskanie niedoścignionych osiągów, wszechstronnej funkcjonalności, wyjątkowej użyteczności, dzięki czemu urządzenie TT3AWG2152 jest idealnym generatorami, które upraszczają pracę inżynierów i naukowców.

Cechy i zalety


150 MHz, 2 kanały
16-bitowa rozdzielczość pionowa
128 MPts przy pamięci krzywych CH
Maksymalna częstotliwość próbkowania 600 ms/s.
Napięcie wyjściowe i czystość widmowa. 6 Vpp przy pełnym zakresie częstotliwości i doskonałym zniekształceniu harmonicznym
Możliwość zaprogramowania do 16.384 sekwencji krzywych i jednopunktowej ziarnistości z warunkowym/bezwarunkowym skokiem, pętla, zdarzenie również zdalnie
Generator funkcji Advanced. Wbudowane krzywe obejmują sine, kwadratowe, puls, podwójny impuls, pochylnię, Hałas, sin(x)/x, Gaussian, Lorentz, wykładniczy wzrost, wykładniczy rozpad i inne
Test zniekształceń nadajnika dla samochodowych sieci Ethernet 100Base-T1 i 1000-Base-T1
Test charakterystyki dynamicznej mocy i półprzewodników, który jest dostępny dzięki elastycznym możliwościom testu z dwoma impulsami

.
