Generator przebiegów arbitralnych aplituda 20V Pk-Pk częst. próbkowania 4Msps 4 cyfry Wyświetlacz TFT 4,3 cala
- Nr art. RS:
- 809-2704
- Nr części producenta:
- 33611A
- Producent:
- Keysight Technologies
Zobacz kategorię
13 W magazynie, dostawa w ciągu 1 dni roboczych plus 10 dni na kalibrację
Cena netto za szt.
28 258,84 zł
(bez VAT)
34 758,37 zł
(z VAT)
Produkty | Per unit |
1 + | 28 258,84 zł |
- Nr art. RS:
- 809-2704
- Nr części producenta:
- 33611A
- Producent:
- Keysight Technologies
- Kraj pochodzenia:
- MY
Atesty i certyfikaty
- Kraj pochodzenia:
- MY
Szczegółowe dane produktu
Przegląd kluczy 33600A Generatory wykresów TrueForm
Generatory przebiegów KeySight 33600A z technologią Trueform oferują większą wydajność, wierność i elastyczność niż generatory przebiegów DDS poprzedniej generacji. Nabywcy mogą teraz wybrać żądane możliwości i łatwo je uaktualnić, gdy wymagają zmiany. Modele jednokanapowe 33611A 808-8685 i 33621A 808-8698 można w każdej chwili rozbudować, kupując zwiększoną przepustowość do 120 MHz, 336BW1U 808-8695 i/lub dodatkową pamięć do 64M, 336MEM1U 809-0701 . Modele 33612A 808-8689 i 33622A 808-8691 mogą być modernizowane poprzez zakup zwiększonej szerokości pasma do 120 MHz, 336BW2U 809-0708 i/lub dodatkowej pamięci do 64M, 336MEM2U 809-0705 . Dodatkowe aktualizacje dostępne w sprzedaży obejmują: NISPOM i bezpieczeństwo plików 336SECU 809-0714 ; High-Stability timebase 33600U-OCX 809-0711 ; IQ Baseband odtwarzacz sygnału do 2-kanałowego arb 336IQPU 809-0717 .
Impuls o wysokiej przepustowości
Ustawianie górnej i dolnej krawędzi niezależnie
Zapewnić standardowe wzorce PRBS
2-kanałowe sprzężenie
Łączenie sygnałów - pozwala zsumować razem dwa sygnały
Trueform ARBS - tworzy do 4 milionów próbek w standardzie
Ustawienia niskiego napięcia
Ograniczone pasmo szumów
Ustawianie górnej i dolnej krawędzi niezależnie
Zapewnić standardowe wzorce PRBS
2-kanałowe sprzężenie
Łączenie sygnałów - pozwala zsumować razem dwa sygnały
Trueform ARBS - tworzy do 4 milionów próbek w standardzie
Ustawienia niskiego napięcia
Ograniczone pasmo szumów

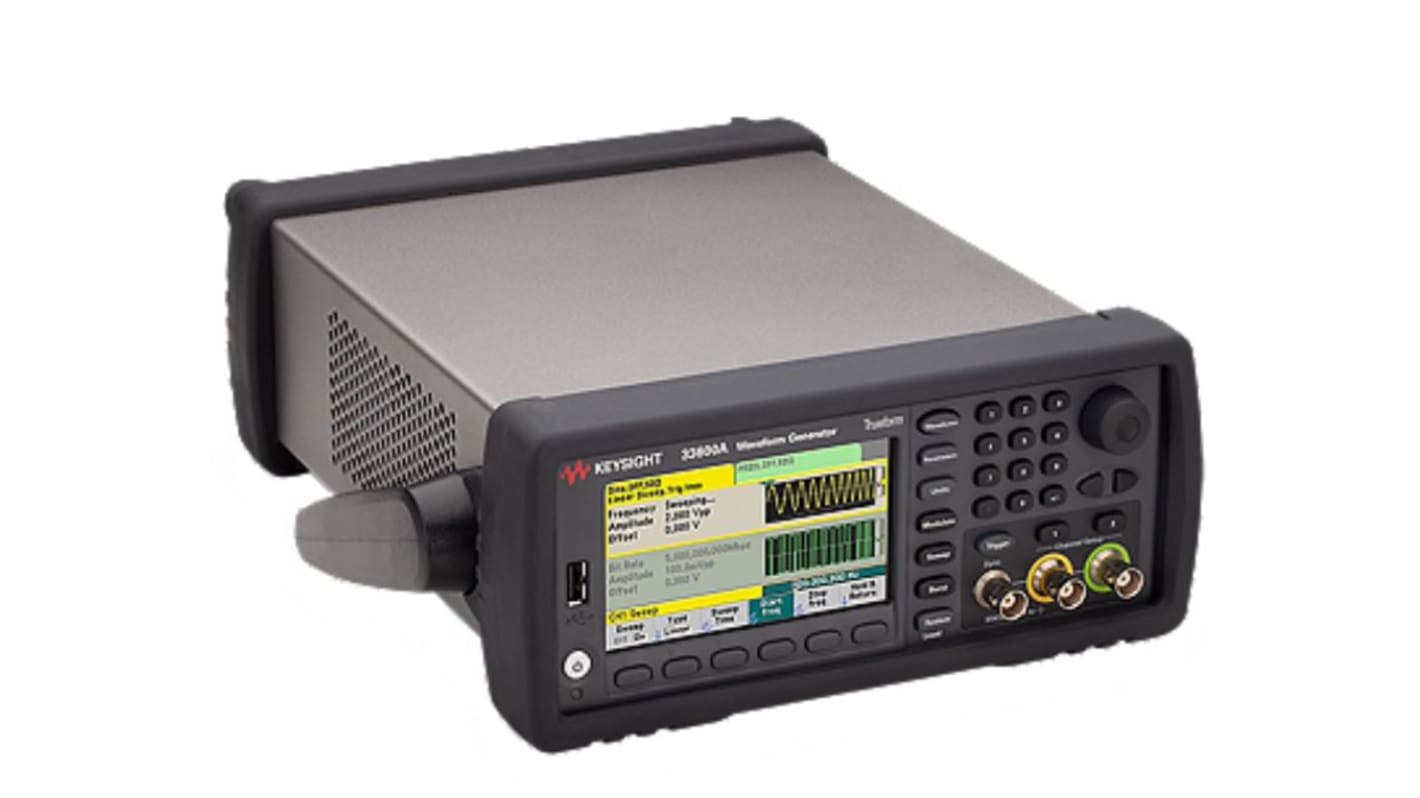

Generator arbitralnych kształtów fal Keysight Technologies, wysokość 103,8 mm, szerokość pasma 80 MHz – seria 33600A – 33611A
Użyj tego arbitralnego generatora kształtów fal firmy Keysight Technologies do przeprowadzania wrażliwych testów na sprzęcie informatycznym. Wytwarza on kształty fal elektrycznych z danych przechowywanych cyfrowo, które można wykorzystać do wykrywania usterek w maszynach. Port USB zapewnia szybkie przesyłanie danych z szybkością 10 Mb/s, co zapewnia szybkie przesyłanie danych. Dzięki szerokiemu zakresowi temperatur roboczych od 0°C do +55°C element ten nadaje się do użytku w wymagających warunkach. Dzięki rozmiarowi pamięci wynoszącemu cztery miliony próbek jest to dobry wybór do przechowywania dużych ilości danych.
Cechy i zalety
Niskie zużycie energii wynoszące 75 W zapewnia energooszczędność Szerokość pasma 80 MHz do pomiaru niskich i wysokich częstotliwości Niski dźwięk wyjściowy wynoszący 35 dB zapewnia cichą pracę w środowisku pracy Niewielka masa 3,5 kg ułatwia obsługę Zgodność z oprogramowaniem BenchVue ułatwia wizualizację i analizę danych
Zastosowania
Sprzęt medyczny Warsztaty elektryczne Laboratoria
Jak skonfigurować to urządzenie?
Aby ułatwić konfigurację, można użyć wbudowanej przeglądarki internetowej LXI, aby zdalnie skonfigurować to urządzenie i obsługiwać je przez połączenie LAN.
Dane techniczne
Atrybut | Parametr |
Maksymalna częstotliwość | 80MHz |
Częstotliwość minimalna | 1 μHz |
Maksymalna częstotliwość trójkąt pochylnie | 800kHz |
Minimalna częstotliwość trójkąt pochylnie | 1µHz |
Maksymalna częstotliwość próbkowania | 4Msps |
Rozdzielczość | 4 cyfry |
Rozdzielczość dla impulsów | 4cyfr |
Skalibrowane | DKDCAL |
Minimalne opóźnienie impulsu | 3.3ns |
Minimalna szerokość impulsu | 8ns |
Przebiegi arbitralne | Tak |
Wysokość | 103.8mm |
Numer modelu p | 33 600 A |
Typ złącza | BNC |
Wymiary | 303.2 x 261.1 x 103.8mm |
Typ wyświetlacza | Wyświetlacz TFT 4,3 cala |
Czas narastania-opadania | 4ns |
Wprowadzanie danych | Klawiatura |
Wejścia | Wejście modulacji, wejście referencyjne, wejście wyzwalania |
Długość | 303.2mm |
Minimalna temperatura robocza | 0°C |
Typ złącza | USB |
Przemiatanie | Liniowy, logarytmiczny |
Maksymalna amplituda wyjścia | 20V Pk-Pk |
Szerokość | 261.1mm |
Masa | 3.5kg |
Maksymalna temperatura robocza | +55°C |
