Generator przebiegów arbitralnych aplituda 20V Pk-Pk częst. próbkowania 4Msps 4 cyfry Wyświetlacz TFT 4,3 cala
- Nr art. RS:
- 809-2710
- Nr części producenta:
- 33612A
- Producent:
- Keysight Technologies
- Nr art. RS:
- 809-2710
- Nr części producenta:
- 33612A
- Producent:
- Keysight Technologies
Atesty i certyfikaty
- Kraj pochodzenia:
- MY
Szczegółowe dane produktu
Przegląd kluczy 33600A Generatory wykresów TrueForm
Generatory kształtów fal Keysight serii 33600A z technologią Trueform oferują większą zdolność, wierność i elastyczność niż generatory kształtów fal Direct Digital Synthesis (DDS) poprzedniej generacji. Kupujący mogą teraz wybrać pożądane funkcje i łatwo je uaktualnić, gdy zmieniają się potrzeby. Modele jednokanałowe 33611A 808-8685 i 33621A 808-8698 można uaktualnić w dowolnym momencie poprzez zakup zwiększonej szerokości pasma do 120 MHz, 336BW1U 808-8695 oraz/lub dodatkowa pamięć do 64 M, 336MEM1U 809-0701 . Dwukanałowe modele 33612A 808-8689 i 33622A 808-8691 można uaktualnić poprzez zakup zwiększonej szerokości pasma do 120 MHz, 336BW2U 809-0708 i/lub dodatkowa pamięć do 64M, 336MEM2U 809-0705 . Dodatkowe uaktualnienia dostępne do zakupu obejmują: NISPOM i zabezpieczenie plików 336SECU 809-0714 , odtwarzacz sygnału pasma bazowego IQ do 2-kanałowego ARB 336IQPU 809-0717 .
Impuls o wysokiej przepustowości
Ustawianie górnej i dolnej krawędzi niezależnie
Zapewnić standardowe wzorce PRBS
2-kanałowe sprzężenie
Łączenie sygnałów - pozwala zsumować razem dwa sygnały
Trueform ARBS - tworzy do 4 milionów próbek w standardzie
Ustawienia niskiego napięcia
Ograniczone pasmo szumów
Ustawianie górnej i dolnej krawędzi niezależnie
Zapewnić standardowe wzorce PRBS
2-kanałowe sprzężenie
Łączenie sygnałów - pozwala zsumować razem dwa sygnały
Trueform ARBS - tworzy do 4 milionów próbek w standardzie
Ustawienia niskiego napięcia
Ograniczone pasmo szumów

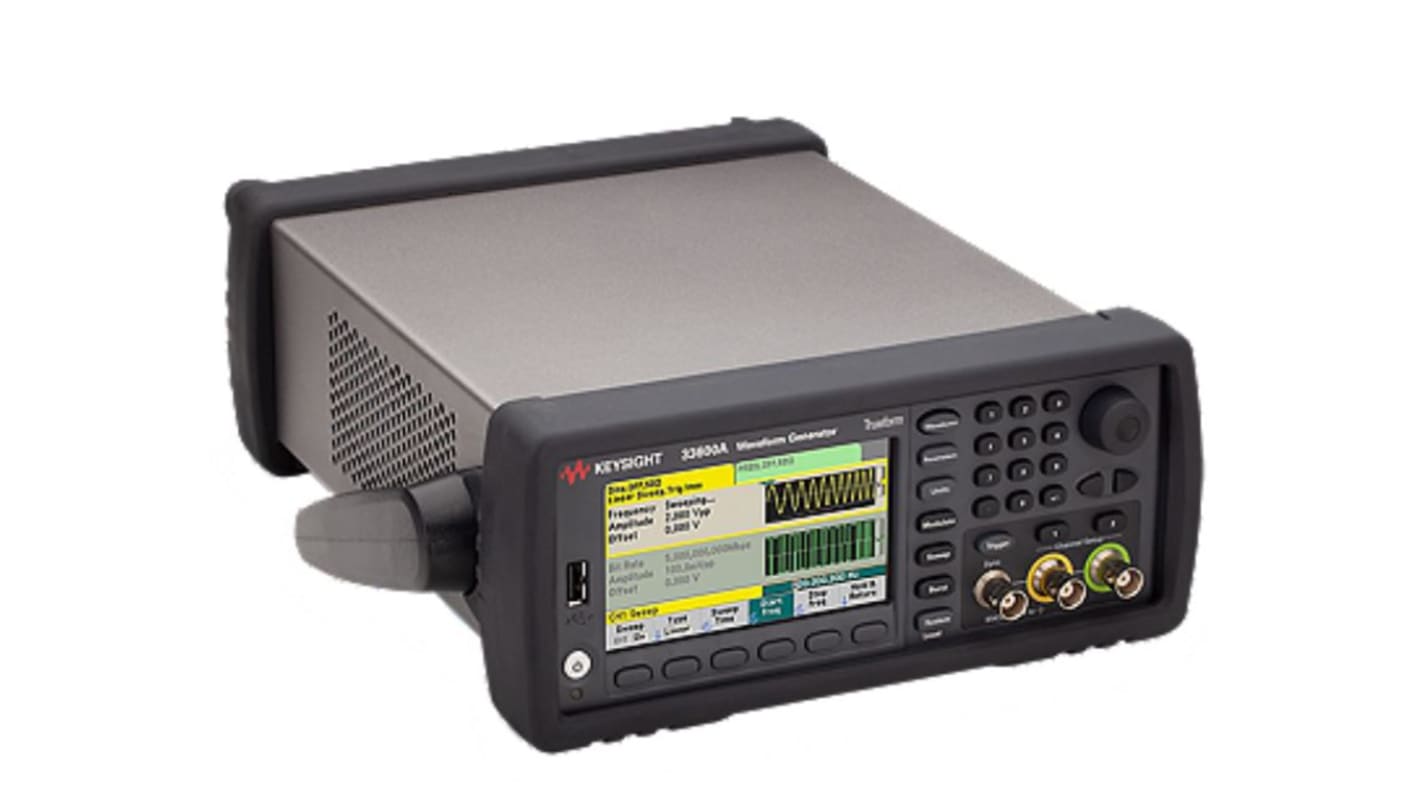

Generator arbitralny Keysight Technologies z falowniką, 2 kanały, pasmo 80 MHz - seria 33600A - 33612A
Potrzebujesz utworzyć własny kształt fali o wysokim stopniu dokładności? Obróć do tego arbitralnego generatora fali z Keysight Technologies. Dzięki zastosowaniu technologii Trueform firmy Agilent, technologia ta zapewnia bardziej precyzyjne, anty-aliasized krzywe. Aby zapewnić elastyczność, można użyć oscylatora, dołączonego oprogramowania Waveform Builder Basic lub innego programu do tworzenia dowolnych krzywych. Dzięki wbudowanym funkcjom PRBS tego komponentu można sprawdzić linię transmisyjną lub wygenerować bodźce wzrokowe bez konieczności stosowania osobnego generatora impulsów.
Cechy i zalety
• Czas narastania i opadania 2.9ns pozwala na ustawienie punktów spustowych z wysokim poziomem dokładności
• Wbudowane złącza LAN i USB ułatwiające podłączenie do komputera
• Wahania krawędzi poniżej 1ps, aby zminimalizować ryzyko błędów synchronizacji
• Wbudowane złącza LAN i USB ułatwiające podłączenie do komputera
• Wahania krawędzi poniżej 1ps, aby zminimalizować ryzyko błędów synchronizacji
Zastosowania
• Komunikacja cyfrowa
• Laboratoria
• Projektowanie elektroniki
• Laboratoria
• Projektowanie elektroniki
Jaka jest różnica między generatorami funkcji a generatorami arbitralnych krzywych?
Generator funkcyjny może generować standardowe kształty fali, takie jak sine, kwadratowe i impulsowe, natomiast generator arbitralny pozwala na wytworzenie krzywej o niestandardowym kształcie zaprojektowanym przez użytkownika.
.
Uaktualnij swoją stację i uzyskaj bezpłatne akcesoria lub uaktualnienie o wartości do 530 EUR / 450 £!
Klienci RS zakupujący kwalifikujący się zasilacz, DMM, DAQ, SMU lub generator kształtu fali będą mogli skorzystać z jednego z następujących bezpłatnych produktów: przenośny DMM U1232A lub przenośny miernik LCR U1733C lub zestaw sond Kelvin 11059A lub zestaw termopary 34307A. Alternatywnie klienci zakupujący kwalifikujący się DMM lub generator kształtu fali mogą wybrać uaktualnienie pamięci dla tego przyrządu. Aby uzyskać te korzyści klienci muszą złożyć wniosek i podać informacje o zakupie za pośrednictwem następującego formularza internetowego: www.keysight.com/find/ChooseRewardClaim Promocja kończy się w dniu 31 grudnia 2023 r., a wnioski będą przyjmowane do 90 dni później, pod warunkiem, że kwalifikujące się produkty zostały zakupione w okresie promocji. Firma Keysight zweryfikuje zakup i zorganizuje wysyłkę do klienta. Ta promocja jest dostępna dla wszystkich klientów w regionie EMEAI, z wyjątkiem Izraela.
Klienci RS zakupujący kwalifikujący się zasilacz, DMM, DAQ, SMU lub generator kształtu fali będą mogli skorzystać z jednego z następujących bezpłatnych produktów: przenośny DMM U1232A lub przenośny miernik LCR U1733C lub zestaw sond Kelvin 11059A lub zestaw termopary 34307A. Alternatywnie klienci zakupujący kwalifikujący się DMM lub generator kształtu fali mogą wybrać uaktualnienie pamięci dla tego przyrządu. Aby uzyskać te korzyści klienci muszą złożyć wniosek i podać informacje o zakupie za pośrednictwem następującego formularza internetowego: www.keysight.com/find/ChooseRewardClaim Promocja kończy się w dniu 31 grudnia 2023 r., a wnioski będą przyjmowane do 90 dni później, pod warunkiem, że kwalifikujące się produkty zostały zakupione w okresie promocji. Firma Keysight zweryfikuje zakup i zorganizuje wysyłkę do klienta. Ta promocja jest dostępna dla wszystkich klientów w regionie EMEAI, z wyjątkiem Izraela.
Dane techniczne
Atrybut | Parametr |
---|---|
Maksymalna częstotliwość | 80MHz |
Częstotliwość minimalna | 1 μHz |
Maksymalna częstotliwość trójkąt pochylnie | 800kHz |
Minimalna częstotliwość trójkąt pochylnie | 1µHz |
Maksymalna częstotliwość próbkowania | 4Msps |
Rozdzielczość | 4 cyfry |
Rozdzielczość dla impulsów | 4cyfr |
Skalibrowane | DKDCAL |
Minimalne opóźnienie impulsu | 3.3ns |
Minimalna szerokość impulsu | 8ns |
Przebiegi arbitralne | Tak |
Długość | 303.2mm |
Numer modelu p | 33 600 A |
Wysokość | 103.8mm |
Minimalna temperatura robocza | 0°C |
Typ złącza | USB |
Maksymalna temperatura robocza | +55°C |
Typ wyświetlacza | Wyświetlacz TFT 4,3 cala |
Czas narastania-opadania | 4ns |
Wejścia | Wejście modulacji, wejście referencyjne, wejście wyzwalania |
Przemiatanie | Liniowy, logarytmiczny |
Maksymalna amplituda wyjścia | 20V Pk-Pk |
Wymiary | 303.2 x 261.1 x 103.8mm |
Wprowadzanie danych | Klawiatura |
Typ złącza | BNC |
Masa | 3.5kg |
Szerokość | 261.1mm |
