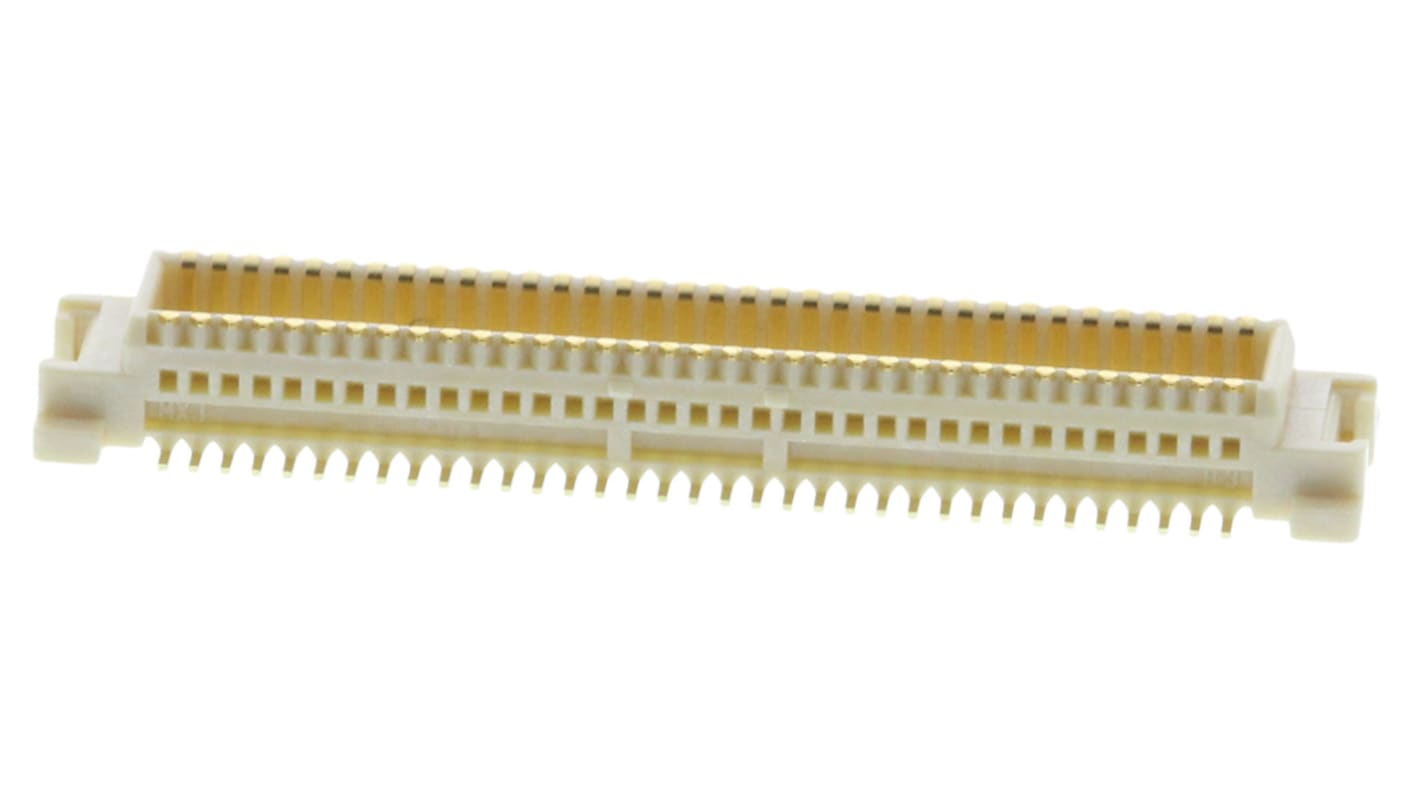

Wtyk PCB 70-pinowe raster: 0.5mm 2-rzędowe Molex Montaż powierzchniowy 500.0mA 50.0 V.
- Nr art. RS:
- 167-1786
- Nr części producenta:
- 53748-0708
- Producent:
- Molex
Produkt wycofany
- Nr art. RS:
- 167-1786
- Nr części producenta:
- 53748-0708
- Producent:
- Molex
Dane techniczne
Atesty i certyfikaty
- Kraj pochodzenia:
- JP
Szczegółowe dane produktu
Konektory regowe Micro SMT firmy SlimStack™
Wtyki i oprawki SlimStack™ dostępne w stojakach o wysokości:
Oprawki 1,5 mm z serii 54722 i wtykami serii 55560
Oprawki 3,0 mm z serii 52991 i wtyki serii 53748
Oprawki 4,0 mm SlimStack™ serii 52991 i wtyki serii 53916
Oprawki 1,5 mm z serii 54722 i wtykami serii 55560
Oprawki 3,0 mm z serii 52991 i wtyki serii 53748
Oprawki 4,0 mm SlimStack™ serii 52991 i wtyki serii 53916
Pozłacane styki zapewniają wysoką niezawodność połączeń
Wysoka gęstość
Zabezpieczenie przed wstrząsami i wibracjami
Wysoka gęstość
Zabezpieczenie przed wstrząsami i wibracjami
.
Rodzina złączy Molex SlimStack™ Micro SMT 0,50 mm montowanych na płytach jest wyposażona w Durable styk i ogony typu blade-to-beam, które zapewniają mocne filety lutowane. Konstrukcja złączy typu "płytka-płytka" SlimStack obejmuje metalową blokadę cierną, która zapewnia dodatkowe dopasowanie. Dzięki temu złącza SlimStack-to-Board idealnie nadają się do zastosowań przenośnych narażonych na wibracje lub wstrząsy.
Dane techniczne
Atrybut | Parametr |
|---|---|
| Seria | SlimStack |
| Raster | 0.5mm |
| Liczba styków | 70 |
| Liczba rzędów | 2 |
| Typ obudowy | Kątowe |
| W osłonie/Bez osłony | W osłonie |
| Typ montażu | Montaż powierzchniowy |
| Układ złączy | Płytka-Płytka |
| Metoda zakończenia | Lutowane |
| Pokrycie styku | Złoto |
| Materiał styków | Mosiądz |
| Prąd znamionowy | 500.0mA |
| Numer serii | 53748 |
| Napięcie znamionowe | 50.0 V. |
