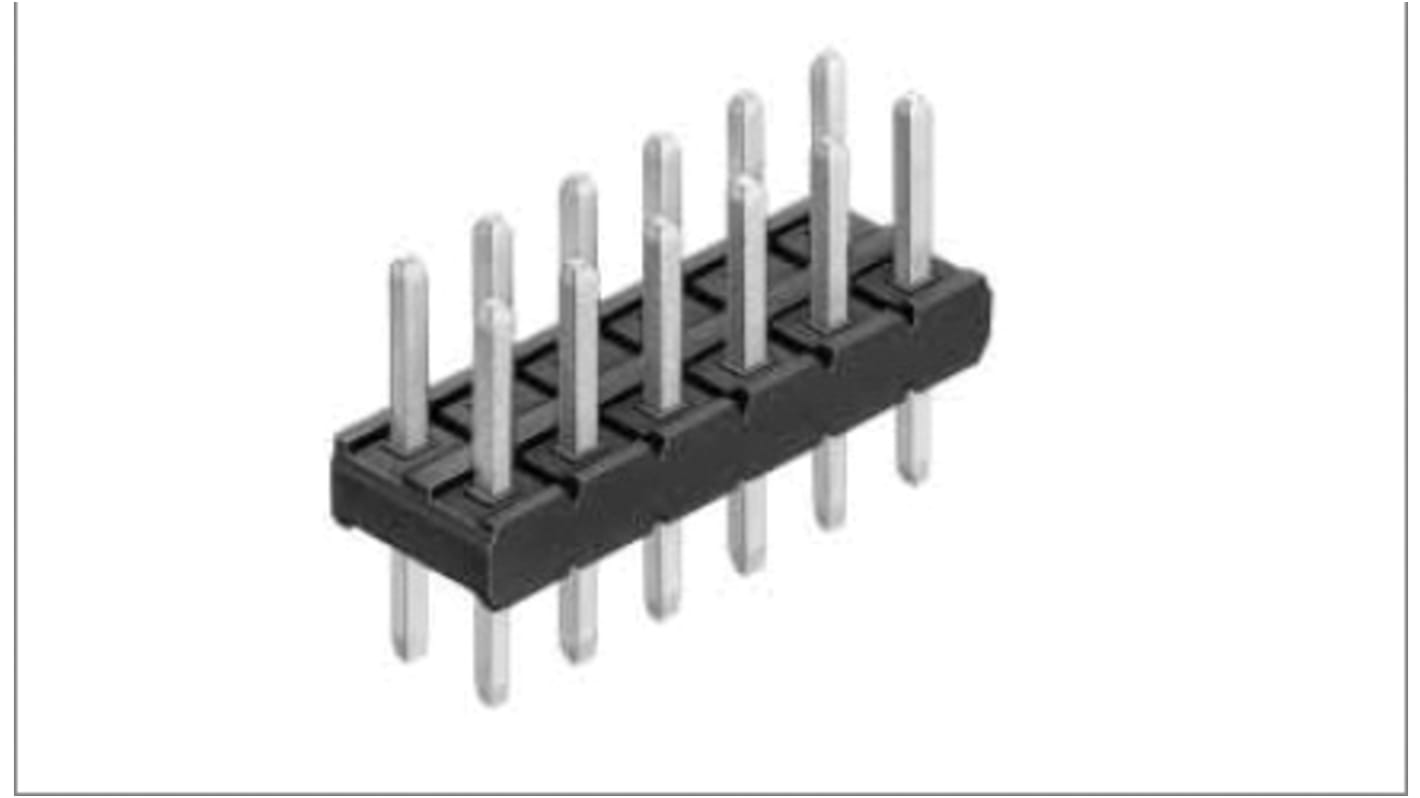

Złącze szpilkowe 30-pinowe A3B raster: 2 mm Prosty 2-rzędowe Hirose Otwór przelotowy 200 V Bez osłony

Zobacz wszystkie Gniazda do PCB
Obecnie niedostępne
Przepraszamy, nie mamy informacji, czy ten produkt będzie jeszcze dostępny w magazynie. Zostanie on wkrótce usunięty z oferty RS.
Nr art. RS:
172-1006
Nr części producenta:
A3B-30PA-2DSA(51)
Producent:
Hirose
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie

Marka

Hirose

Seria

A3B

Typ produktu

Złącze szpilkowe

Rozstaw Żył

2mm

Natężenie

1A

Liczba styków

30

Materiał obudowy

Poliamid

Liczba rzędów

2

Orientacja

Prosty

W osłonie/Bez osłony

Bez osłony

Typ montażu

Otwór przelotowy

System złączy

Przewód-płytka

Materiał styków

Mosiądz

Pokrycie styku

Złoty

Typ zakończenia

Lutowie

Rozstaw rzędów

2mm

Minimalna temperatura robocza

-55°C

Rodzaj styku

Męski

Maksymalna temperatura robocza

85°C

Długość styku do łączenia z płytką drukowaną

2.6mm

Długość styku połączeniowego

3.5mm

Normy/Zatwierdzenia

RoHS

Napięcie

200 V

Kraj pochodzenia:
JP
Typ miniaturowy i wysoka gęstość montażu: te złącza zostały zaprojektowane jako miniaturowy i lekki produkt do montażu w wysokiej gęstości. Obudowa zaciskowa jest zaprojektowana z rozstawem siatki 2 mm, co umożliwia ustawienie wszystkich złącz do użytkowania.

Zmiana liczby styków: oprócz typu DIP dostępne są typy SMT i zaciskowe w wielu wersjach.

Wersja piętrowa: w przypadku wykorzystania złącza typu płytka-płytka należy zostawić 6 mm między płytkami w połączeniu ze złączem szpilkowym A3B lub 5,1 mm między płytkami w połączeniu ze złączem szpilkowym A3C
