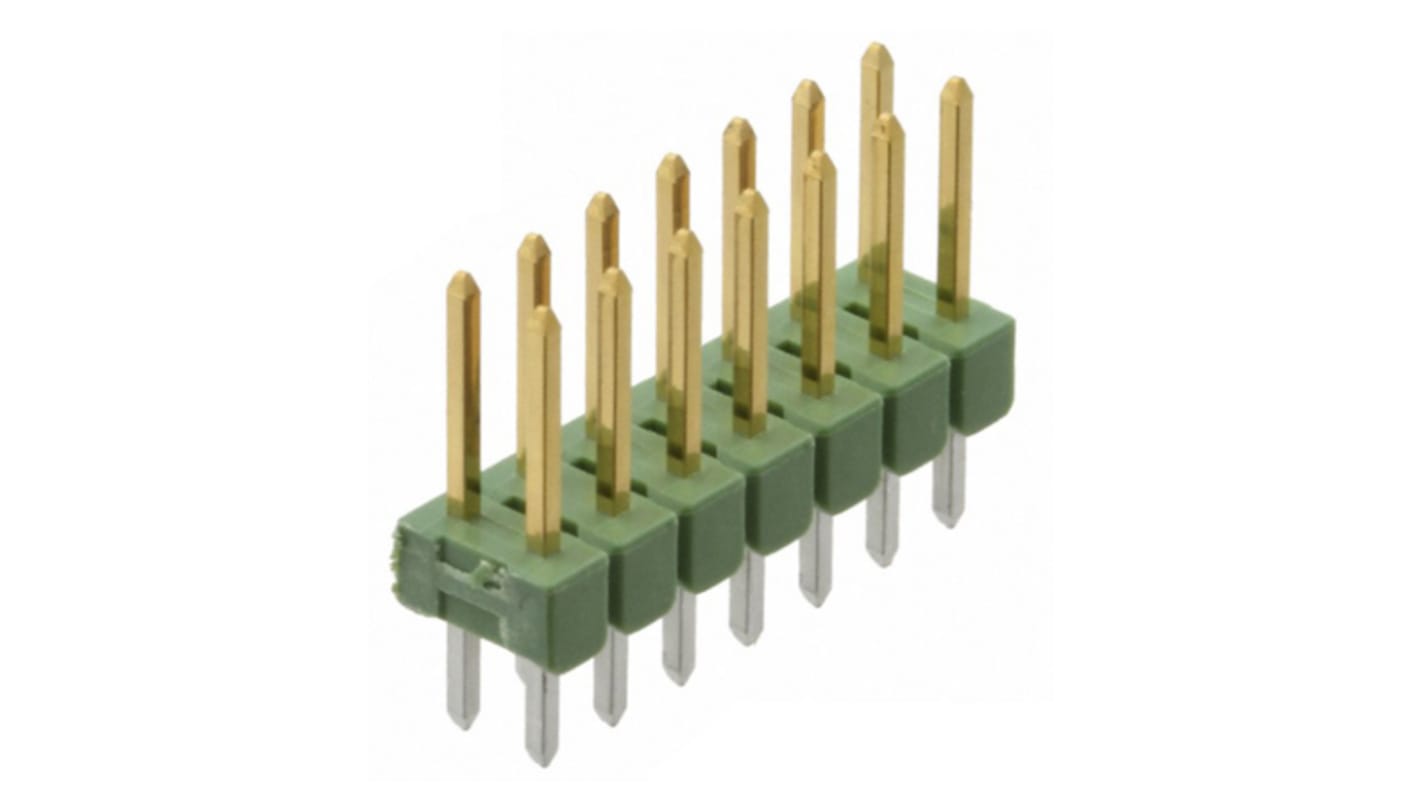

Złącze szpilkowe 14-pinowe AMPMODU MOD II raster: 2.54 mm Prosty, Prosty 2-rzędowe TE Connectivity Otwór przelotowy,

Zobacz wszystkie Gniazda do PCB
Niedostępny
Wkrótce artykuł zostanie wycofany z oferty
Rodzaj opakowania:
Nr art. RS:
669-5291
Nr części producenta:
826632-7
Producent:
TE Connectivity
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie

Marka

TE Connectivity

Typ produktu

Złącze szpilkowe

Seria

AMPMODU MOD II

Rozstaw Żył

2.54mm

Natężenie

3A

Materiał obudowy

Politereftalan butylenu

Liczba styków

14

Liczba rzędów

2

Orientacja

Prosty, Prosty

W osłonie/Bez osłony

Bez osłony

Typ montażu

Otwór przelotowy, Otwór przelotowy

System złączy

Płytka-płytka, Płytka-płytka, Przewód-płytka, Przewód-płytka

Pokrycie styku

Złoty, Złoty

Materiał styków

Mosiądz, Mosiądz

Minimalna temperatura robocza

-65°C

Typ zakończenia

Lutowie

Długość styku do łączenia z płytką drukowaną

3.2mm

Rodzaj styku

Męski

Maksymalna temperatura robocza

105°C

Długość styku połączeniowego

6.7mm

Normy/Zatwierdzenia

No

Napięcie

750V

Nieosłonięte dwurzędowe złącza rozłączne AMPMODU Mod II 2,54 mm firmy TE Connectivity


Nieosłonięte dwurzędowe rozłączne złącza stykowe płytki drukowanej AMPMODU Mod II z linią środkową 2,54 mm. Te uniwersalne rozłączne złącza płytki drukowanej AMPMODU Mod II można rozdzielić na wymagane rozmiary. Wszystkie słupy lutownicze można zainstalować jednocześnie, co pozwala zaoszczędzić czas i koszty pracy. Te złącza stykowe AMPMODU Mod II 2,54 mm są dostępne z orientacją montażową pionową lub kątową. Dostępne są również wersje do montażu powierzchniowego

Numery części X-146269-X są wyposażone w końcówki mocujące do płytek drukowanych

Cechy i zalety


• Uniwersalny, można go podzielić na wymagane rozmiary

• Szybka instalacja, oszczędność czasu

• Niezawodne i ekonomiczne

Zastosowania


Te złącza styków płytki drukowanej AMPMODU Mod II nadają się do użytku w szerokim zakresie zastosowań. Zastosowania obejmują sterowanie motoryzacyjne, sprzęt przemysłowy i testowy, komputery, telekomunikację, przyrządy medyczne, sprzęt do przechowywania i urządzenia

System wzajemnego połączenia AMPMODU Mod II 2,54 mm TE Connectivity


System AMPMODU Interconnect jest standardem sygnału do zastosowań automatyki i sterowania i jest zarówno niezawodny, jak i ekonomiczny. System AMPMODU Interconnect składa się ze złączy płytka-płytka, przewód-płytka i przewód-przewód o kompaktowej konstrukcji. Po połączeniu złącza te mogą być używane w szerokiej gamie zastosowań i systemów przemysłowych
