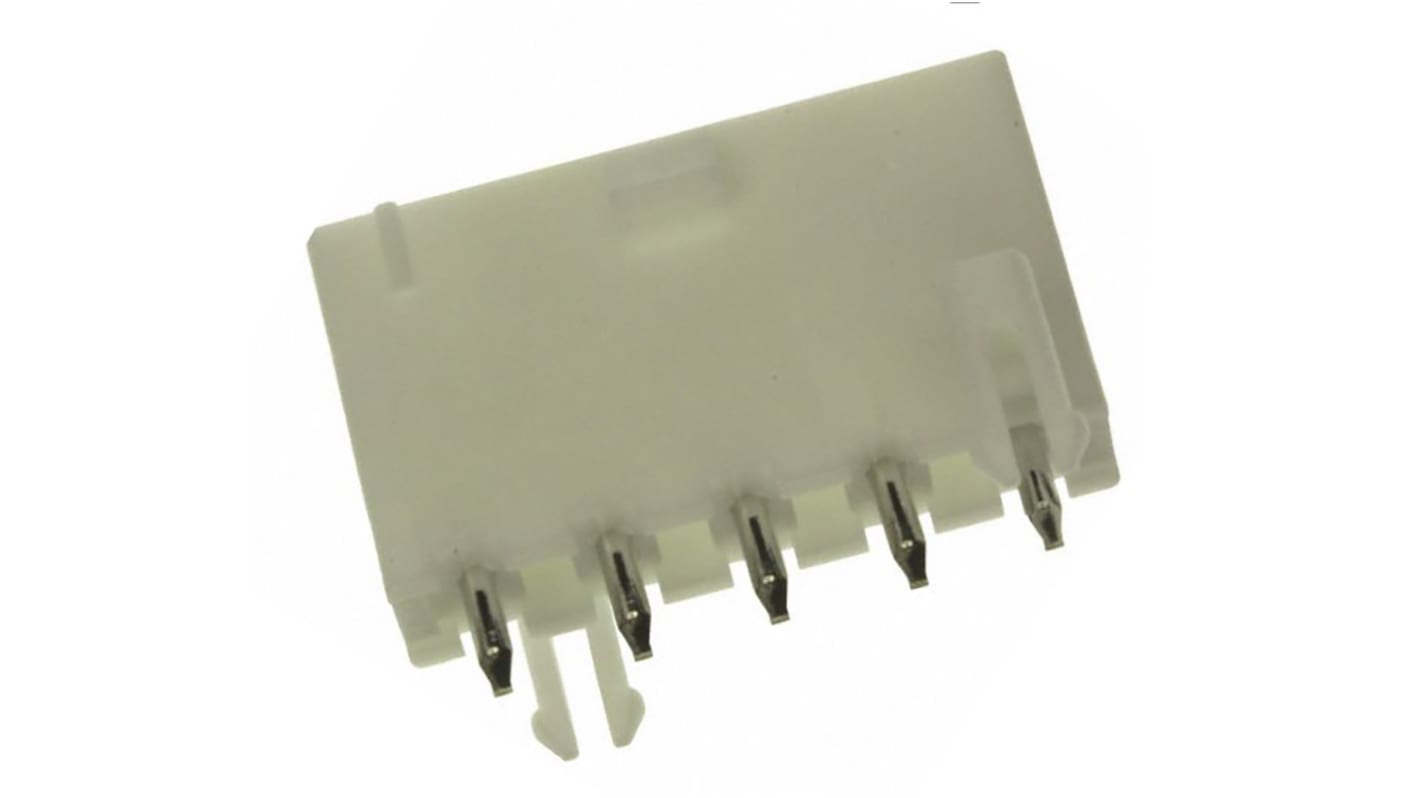

Wtyk PCB 5-pinowe raster: 4.2mm -rzędowe Molex Przewlekany 9A 600.0 V.

Złącza Mini-Fit Junior o skoku 4,2 mm do płytek drukowanych stanowiących część systemu połączeń mini-Fit Junior ze złączem zasilania. Złącza zasilania Mini-Fit Junior umożliwiają obsługę do 9 A na każdy obwód, co sprawia, że są one idealne do zastosowań wymagających wysokich napięć. Te złącza Mini-Fit Junior PCB są w pełni izolowane i zapewniają ochronę przed zanieczyszczeniami, łukami łukowymi i uszkodzeniami spowodowanymi niewłaściwym obchodzeniem się z nimi. Obudowy złączy są również zabezpieczone przed wypadnięciem, co zapobiega uszkodzeniu końcówek pinów, gdy są one złączone pod dużym kątem. W obudowach tych hederów PCB zastosowano polaryzację i zabezpieczenia, aby zapobiec nieprawidłowemu ustawieniu i niedopasowaniu ich do gniazda. Dodatni mechanizm blokujący zapewnia pewne połączenie z pasującym gniazdkiem i zapobiega przypadkowemu rozłączeniu się podzespołów w wyniku nadmiernego wstrząsu lub drgań. Słyszalne kliknięcie sygnalizuje, że złącze jest w pełni połączone. Aby zapewnić bezpieczne połączenie z wersjami PCB tych miniaturowych złączy typu Mini-Fit Junior PCB, dostępne są zatrzaskowe blokady plastikowe montowane na płytkach drukowanych. Wersje są również dostępne z kołnierzami do montażu na płytce drukowanej. Te miniaturowe złącza PCB o średnicy 4,2 mm typu Mini-Fit są dostępne z materiałami obudowy UL94V-0 lub UL94V-2 oraz z różnymi konfiguracjami styków i płytkami stykowymi

• Możliwość sterowania prądem o natężeniu do 9 A w każdym obwodzie
• W pełni izolowane końcówki
• Obudowa odporna na zalanie, zapobiegająca uszkodzeniu styków
• Polaryzacja i przystosowanie w celu uniknięcia nieprawidłowego krycia
• Pozytywny mechanizm blokujący do bezpiecznego połączenia
• Kliknij Audible, aby uzyskać potwierdzenie połączenia
• Wersje z kołkami przytrzymującymi PCB i kołnierzami montażowymi

Złącza zasilające Mini-Fit Junior idealnie nadają się do zastosowania w instalacjach o wysokim poborze prądu, z przewodami o dużej gęstości, z przewodami i z przewodami na płycie, wymagających elastyczności konstrukcji. Zastosowania obejmują dobra konsumpcyjne, sprzęt biurowy, urządzenia do automatyzacji przemysłu, sieci przemysłowe, serwery montowane w stojakach, routery i przełączniki.

Ten nagłówek PCB jest częścią serii złączy Mini-Fit Jr., zaprojektowanych w celu zapewnienia niezawodnego rozwiązania łączności dla różnych aplikacji. Charakteryzuje się pionową orientacją montażową i działa z odstępem 4,2 mm, dzięki czemu nadaje się do ciasnych przestrzeni. Osłonięta konstrukcja zwiększa bezpieczeństwo podczas pracy, obsługując zarówno połączenia przewód-płytka, jak i montaż przelotowy.

• Mosiężny materiał styków zapewnia doskonałą przewodność i trwałość
• Osłonięta konstrukcja chroni zaciski przed uszkodzeniem podczas obsługi
• Obsługuje prąd znamionowy 9 A dla wydajnego przesyłu mocy
• Blokada z zatrzaskiem kciukowym zapobiega przypadkowemu rozłączeniu
• Zapewnienie pozycji zacisków redukuje błędy montażowe, zapewniając dokładną instalację
• Nadaje się do szerokiego zakresu napięć, do 600 V dla bezpieczeństwa

• Wykorzystywane w systemach sterowania automatyki przemysłowej
• Powszechnie stosowane w urządzeniach medycznych i aparatach rentgenowskich
• Idealny do automatów do gier i urządzeń vendingowych
• Używany w okablowaniu sprzętu biurowego i telekomunikacji

Konstrukcja z osłoną zawiera spolaryzowaną geometrię dopasowania, która zapewnia, że głowica i gniazdo nie mogą zostać pomylone. Funkcja ta zwiększa niezawodność połączeń w różnych zastosowaniach.

Zbudowany jest z mosiężnych styków i jest przystosowany do 9 A na obwód, dzięki czemu może skutecznie zarządzać wyższymi prądami przy zachowaniu wydajności, dzięki czemu nadaje się do różnych zastosowań przemysłowych i elektronicznych.

Obudowy z blokadą i samonastawny interfejs upraszczają proces łączenia, umożliwiając prosty montaż, szczególnie w trudno dostępnych miejscach.

Seria Molex MiniFit Jr.™
