Wtyk PCB Przewód-Płytka 12-stykowe 2-rzędowe raster 3.2mm MX120G Przepust Molex

  • Nr art. RS 774-1026
  • Nr części producenta 36783-1201
  • Producent Molex
Dane techniczne
Atesty i certyfikaty
Zgodne z RoHS
Kraj pochodzenia: IN
Szczegółowe dane produktu

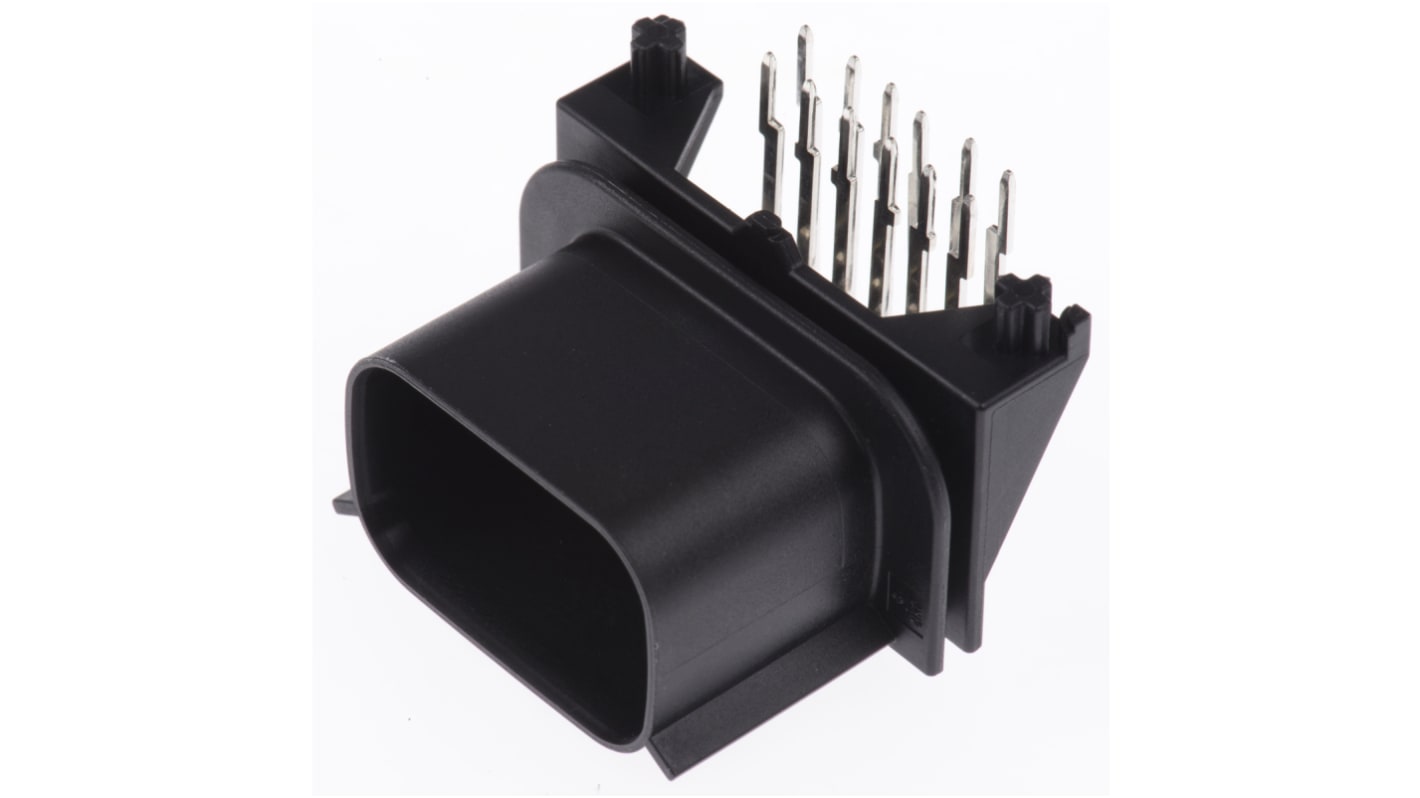

Zamontowany osłonięty zespół hedera z kątem prostym Molex MX120G.

Terminal łączeniowy Molex MX120G ma styki wtykowe pokryte mosiądą. Konstrukcja hedera MX120G obejmuje szczelinę o szerokości 1,6 mm do montażu w ścianach obudów oraz formowane kołki do montażu płytek drukowanych. Ogony płytek drukowanych w głowicy MX120G mają podziałkę 3,5 mm i są odpowiednie do płyt głównych z komputerem PC o grubości 1,6 mm.

Uwaga

Dla zespołu uszczelnionego oprawki MX120 patrz zapas numer 774-1023 .

System szczelnego połączenia wzajemnego Molex MX120G.

System szczelnych połączeń wzajemnych Molex MX120G zapewnia kompaktowe złącza o rozstawie 3,2 mm klasy IP67 dla trudnych warunków, takich jak wysokie wibracje, mokre i z dużymi różnicami temperatur. Dzięki wbudowanym funkcjom blokady dodatniej i blokady skrętnej, zapewniającym solidne mocowanie i wyrównanie zacisków, uszczelniony system połączeń MX120G nie wymaga dodatkowych elementów mocujących. Konstrukcja systemu szczelnych połączeń wzajemnych MX120G obejmuje jednoczęściową obudowę z fabrycznie zamontowanym uszczelnieniem obwodowym, matowy silikonowy pierścień uszczelniający i zaślepkę przelotki, co zapewnia oszczędność czasu podczas montażu oraz gniazda polaryzacyjne i ułatwia podłączanie.

Temperatura znamionowa od -40 do +105 °C.
Prąd znamionowy od 7 do 10,5 A w zależności od rozmiaru przewodu

Dane techniczne
Atrybut Parametr
Seria MX120G
Raster 3.2mm
Liczba styków 12
Liczba rzędów 2
Typ obudowy Kąt prosty
Układ złączy Przewód-Płytka
Typ montażu Przepust
Metoda zakończenia Lutowane
Pokrycie styku Cyna
540 W magazynie, dostawa w ciągu 1 dni roboczych. UWAGA: Dostawa może potrwać o 1 dzień roboczy dłużej w zależności od miejsca doręczenia
Cena za szt. (opak. á 5)
5,31
(bez VAT)
6,53
(z VAT)
Sztuki
Per unit
Za opakowanie*
5 - 20
5,31 zł
26,55 zł
25 - 45
5,05 zł
25,26 zł
50 - 95
4,80 zł
23,98 zł
100 - 245
4,56 zł
22,78 zł
250 +
4,32 zł
21,62 zł
*cena za opakowanie
