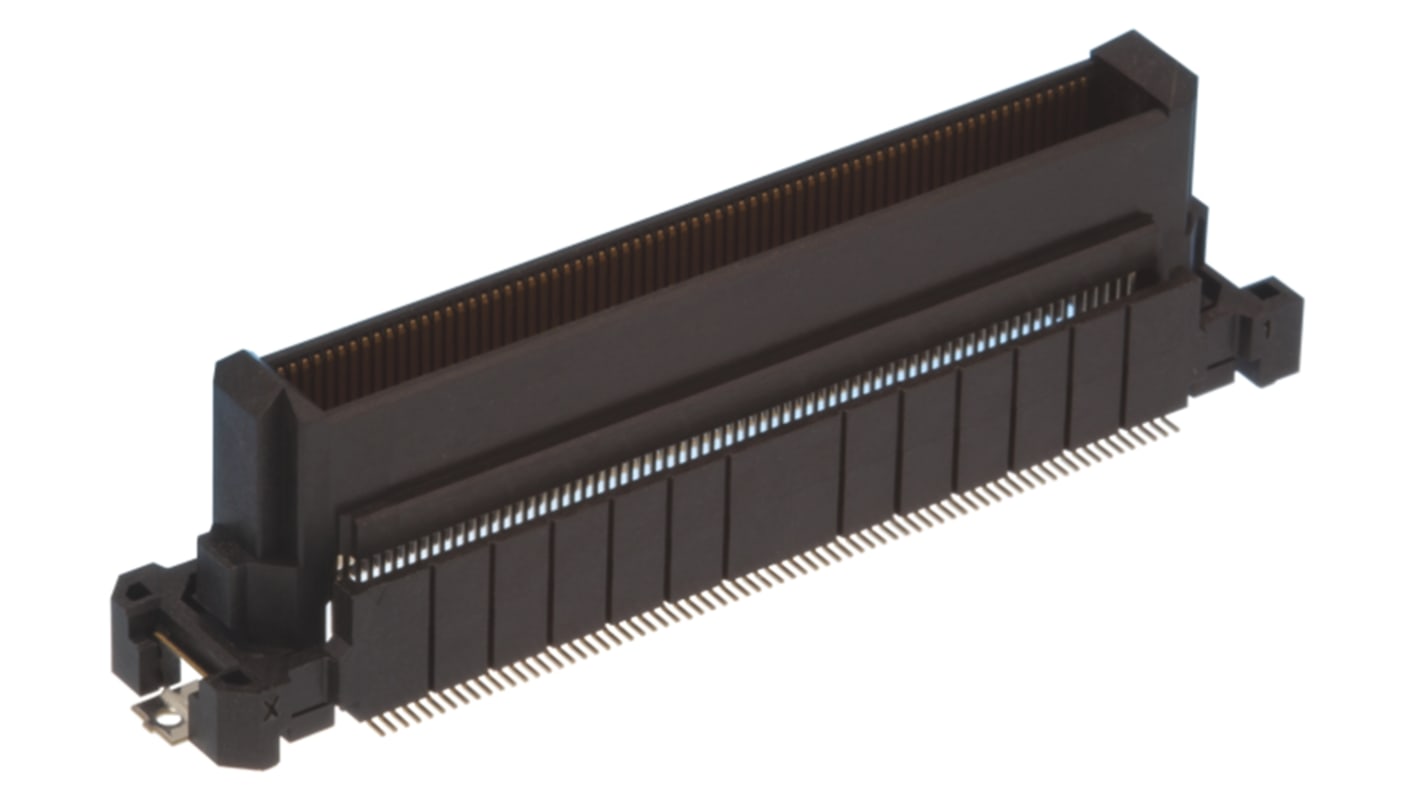

Wtyk PCB 140-pinowe raster: 0.5mm 2-rzędowe Hirose Montaż powierzchniowy 500mA 50 V AC

FunctionMAX FX20 0,5 mm Złącze typu SMT do płytki o unikalnej strukturze pływającej, która pochłania błędy podczas montażu w aplikacjach, w których używa się złączy wieżowych wielu urządzeń. Złącze hedera serii FX20 posiada pływającą strukturę osadzoną w stałej podstawie obudowy. Ta płynna konstrukcja zapewnia pewien luz między stykami podczas łączenia + co najmniej 0,6 mm w kierunkach XY. Pływające styki są samonośne w kierunku X i Y, co eliminuje błędy nieprawidłowego dopasowania, zapewniając bezpieczne i dokładne dopasowanie. Funkcja położenia pływającego tych złączy FX20 do płyty eliminuje również naprężenia powodowane przez błędy montażu i zapobiega pękaniu lutów oraz konieczności wykonywania czynności naprawczych. Duże pasujące prowadnice po obu stronach hedera umożliwiają również ruch wyrównujący ±1,2 mm w kierunkach XY. Prowadnice te ułatwiają pasowanie, zapobiegają nieprawidłowemu włożeniu i zapewniają pewne połączenie. Pływające funkcje modułów "FunctionMAX FX20" pozwalają na przenoszenie ich w trudnych warunkach, zarówno w zastosowaniach przemysłowych, jak i motoryzacyjnych. Gniazda FX20 są wyposażone w samoczyszczące styki dwuwiązkowe, które zapewniają dużą odporność na wibracje i większą niezawodność kontaktu. Styki dwuwiązkowe są wykonane z materiału o wysokiej przewodności i mają obciążalność prądową 0,5 A na styk. Odstęp między stykiem a obudową jest tak zaprojektowany, aby zapobiec działaniu kapilary, chroniąc obszar styku przed wypryskami lutu i przenikaniem strumienia podczas montażu.

• Ruchomy kształt, pochłaniający niewspółosiowość montażu
• Niezawodna konstrukcja o podwójnych wiązkach zapewnia odporność na wibracje i niezawodne połączenie elektryczne
• prąd 0,5 A na styk
• Konstrukcja samonastawna i samonaprowadzająca

• W ciężkich warunkach wymaganych przez zastosowania przemysłowe i pojazdy
• Zastosowania samochodowe i samochodowe
• Sprzęt radiowy
• Moduły nadawczo-odbiorcze stacji bazowej
• Sprzęt przemysłowy
• Przyrządy pomiarowe
• Urządzenia medyczne
• Drukarki i kopiarki
• Projektory
• Inteligentne liczniki

FunctionMAX board to board connections jest przeznaczony do spełniania potrzeb rozwijających się technologii na rynku przemysłowym i zapewnia wysoką wydajność oraz maksymalną funkcjonalność. Seria FunctionMAX obejmuje złącza o zmiennej konstrukcji oraz złącza o dużej szybkości transmisji. Złącza wysokociśnieniowe przekładni mają konstrukcję opartą na mechanizmie różnicowym i zapewniają sygnały o wysokiej prędkości oraz doskonałą odporność na szumy. Oferta "FunctionMAX" obejmuje złącza typu płytka-płytka, które zapewniają doskonałą wydajność w różnych środowiskach.
