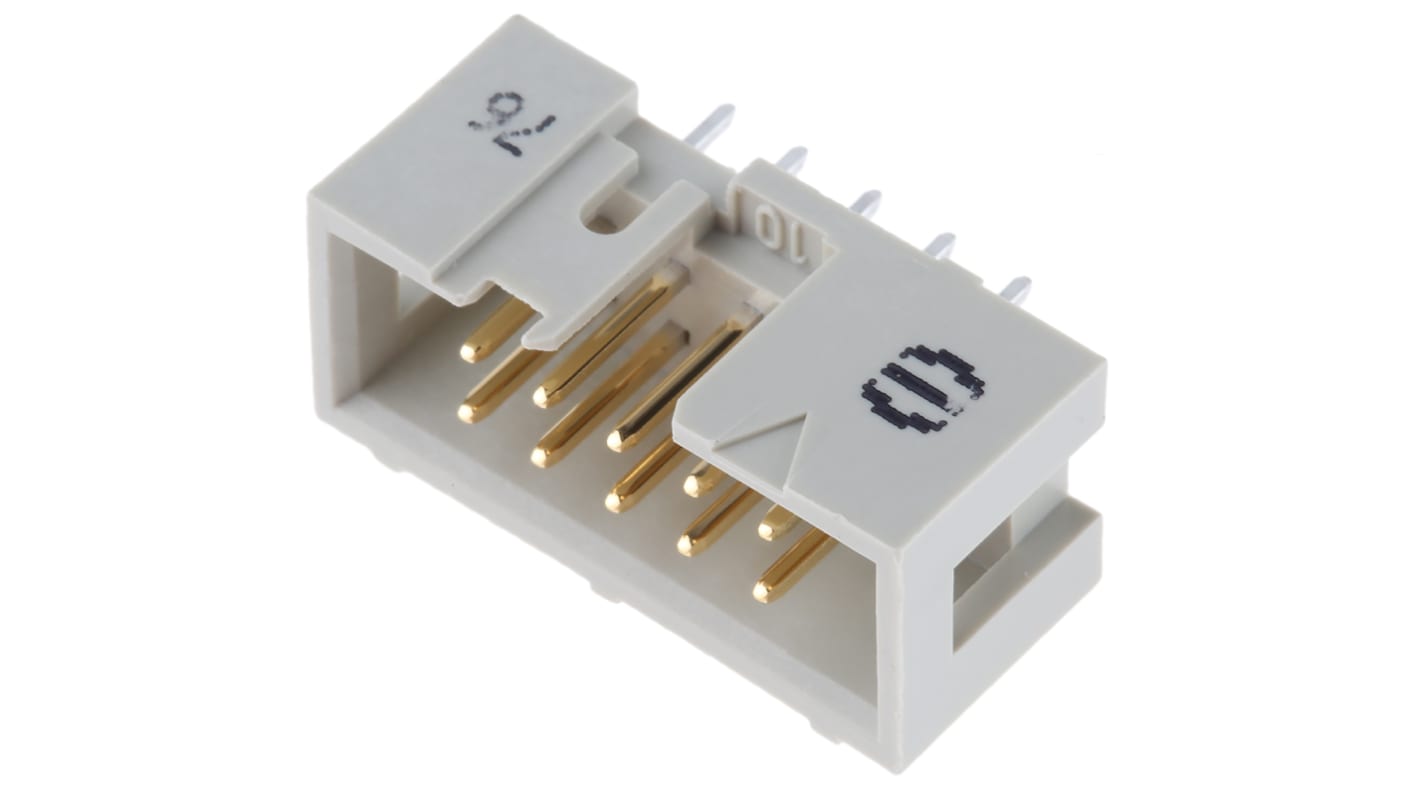

Listwa stykowa PCB 10-pinowe SEK 18 raster: 2.54 mm Prosty 2-rzędowe HARTING Otwór przelotowy 1 kV W osłonie

Zobacz wszystkie Gniazda do PCB
Przy zakupie hurtowym dostępna zniżka

Suma częściowa (1 opakowanie po 100 sztuk/i)*

641,50 zł

(bez VAT)

789,00 zł

(z VAT)

Add to Basket
wybierz lub wpisz ilość
Tymczasowo niedostępny
  • 200 szt. dostępne od 05 marca 2026
Potrzebujesz więcej? Wprowadź ilość, kliknij „Sprawdź daty dostawy” dla szczegółów dostawy.
Produkty
Za jednostkę
Za Opakowanie*
100 - 4006,415 zł641,50 zł
500 - 9005,794 zł579,40 zł
1000 - 24005,489 zł548,90 zł
2500 - 49005,345 zł534,50 zł
5000 +5,208 zł520,80 zł

*cena orientacyjna

Nr art. RS:
923-1837
Nr części producenta:
09185107324
Producent:
HARTING
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie

Marka

HARTING

Typ produktu

Listwa stykowa PCB

Seria

SEK 18

Rozstaw Żył

2.54mm

Natężenie

1A

Materiał obudowy

Politereftalan butylenu

Liczba styków

10

Liczba rzędów

2

Orientacja

Prosty

W osłonie/Bez osłony

W osłonie

System złączy

Przewód-płytka

Typ montażu

Otwór przelotowy

Pokrycie styku

Złoty

Materiał styków

Stop miedzi

Typ zakończenia

Lutowie

Minimalna temperatura robocza

-55°C

Rozstaw rzędów

2.54mm

Maksymalna temperatura robocza

125°C

Rodzaj styku

Męski

Normy/Zatwierdzenia

No

Napięcie

1 kV

Kraj pochodzenia:
RO

Złącze płytki drukowanej serii SEK 18 firmy Harting, rozstaw 2,54 mm, 10 styków - 09185107324


Ten złącze PCB to wysokiej jakości złącze zaprojektowane w celu ułatwienia niezawodnych połączeń w systemach elektronicznych. To złącze osłonięte o rozstawie 2,54 mm jest wyposażone w 10 styków rozmieszczonych w dwóch rzędach, które zapewniają bezpieczne dopasowanie do różnych zastosowań. Typ montażu przez otwór ułatwia instalację, a konfiguracja męska umożliwia skuteczne połączenia przewód-płytka, dostosowane do prądu znamionowego 1 A.

Cechy i zalety


• Osłonięta konstrukcja zwiększa stabilność połączenia i zapobiega nieprawidłowemu wyrównaniu

• Złącze o rozstawie 2,54 mm zapewnia zgodność ze standardowymi układami płytek drukowanych

• Konfiguracja męska zapewnia wydajne połączenie przewód-płytka

• Złącze przelotowe odpowiednie do solidnych zastosowań montażowych

• Pozłacanie styków zapewnia optymalną przewodność i odporność na korozję

• Metoda zakończenia lutowniczego umożliwia trwałe bezpieczne połączenia

Zastosowania


• Stosowany w systemach automatyki do przesyłania sygnałów sterujących

• Skuteczne w urządzeniach elektronicznych zapewniających integralność obwodu

• Odpowiednie do montażu na płytce drukowanej w środowiskach elektrycznych i mechanicznych

• Idealne rozwiązanie do podłączania przewodów do płytek drukowanych w elektronice użytkowej

W jaki sposób osłonięta konstrukcja zapewnia stabilność połączenia?


Osłonięta konstrukcja tego złącza zapobiega nieprawidłowemu wyrównaniu podczas instalacji, zapewniając bezpieczne połączenie, które zmniejsza ryzyko rozłączenia w środowiskach o dużych wibracjach.

Jakie materiały są używane w stykach i dlaczego są ważne?


Styki są wykonane ze stopu miedzi, który zapewnia doskonałą przewodność. Pozłacanie dodatkowo zwiększa wydajność, zapobiegając utlenianiu i zapewniając długotrwałą niezawodność.

Jaki prąd znamionowy jest odpowiedni dla tego złącza?


Złącze obsługuje prąd znamionowy 1 A, dzięki czemu nadaje się do zastosowań o niskim poborze mocy przy jednoczesnym zachowaniu wydajności transmisji sygnału.

W jaki sposób uproszczono proces instalacji tego produktu?


Typ montażu przez otwór zapewnia łatwy montaż złącza na płytce drukowanej poprzez włożenie nóżek do wstępnie nawierconych otworów, zapewniając silne podparcie mechaniczne.
