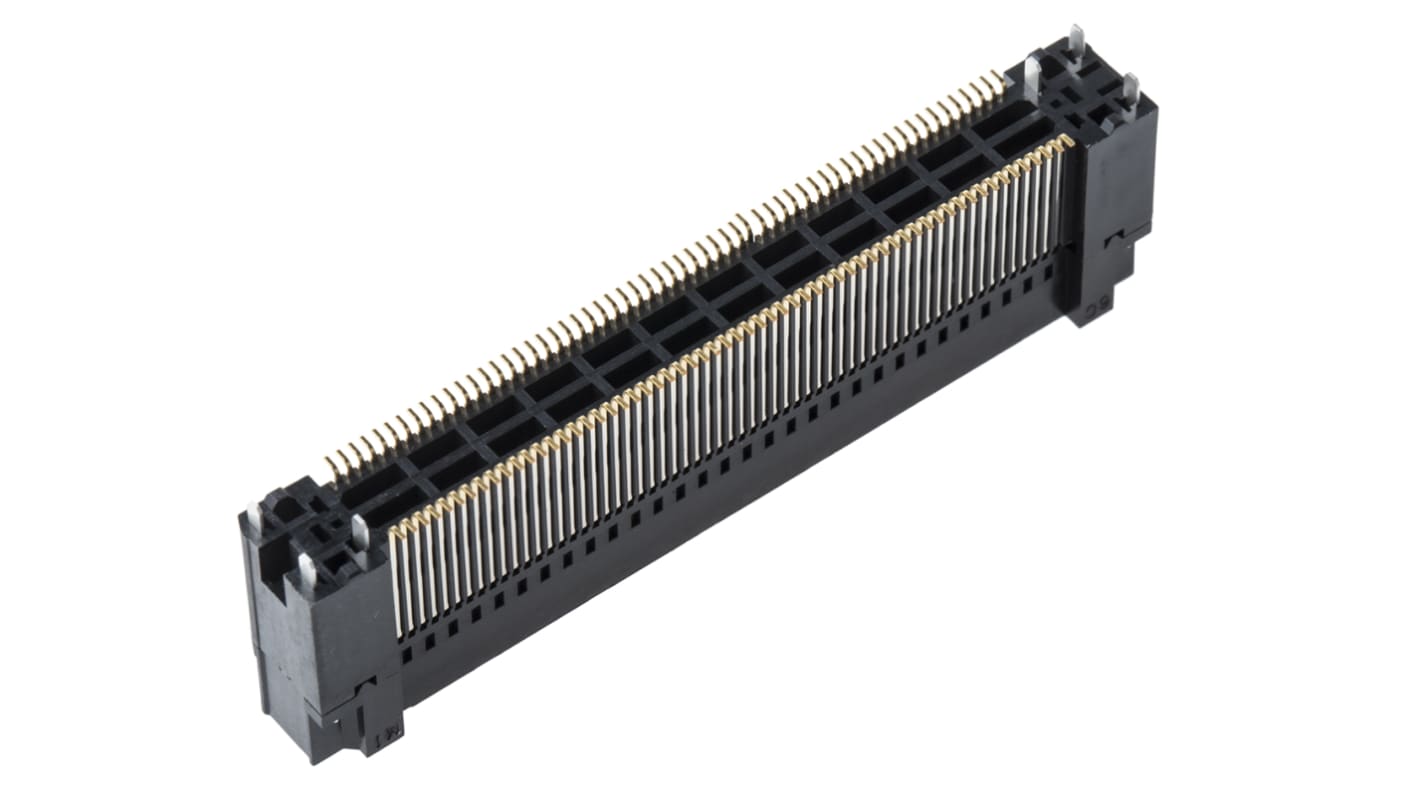

Gniazdo PCB 120 -pinowe 2 -rzędowe raster: 0.8mm typu płytka – płytka Proste SMD

FunctionMAX FX18 - szybkie złącza kart 0,8 mm dla współpłaszczyznowych, pionowych i stosowych stylów łączenia urządzeń. Te złącza FunctionMAX FX18 0,8 mm BtB umożliwiają szybką transmisję do 10 Gb/s i obsługują magistralę PCI Express Ver. 2.0. Te złącza FX18 są wyposażone w Advanced wielofunkcyjny styki, które składają się z uziemienia, styków zasilania i 3-stopniowych styków sekwencyjnych. Styki uziemiające zapewniają lepsze właściwości uziemienia i są umieszczone obok styków różnicowych, aby zmniejszyć przesłuch. Styki zasilające posiadają maks. 3 A na styk, co oznacza, że styki sygnałowe nie są używane do zasilania. Funkcja ta zmniejsza liczbę pinów i zapewnia oszczędność miejsca. Można użyć łącznie 12 A. 3-stopniowe styki sekwencyjne są umieszczone w różnych miejscach obudowy i zapewniają uziemienie i wykrywanie. Te złącza FX18 są również wyposażone w sześć styków przewierconych, co zwiększa trwałość płytki drukowanej i odporność na siły skrętne. Hedery FX18 są również wyposażone w duże współpracujące prowadnice ułatwiające dopasowanie do gniazda.

Szybka transmisja z szybkością 10+ Gb/s
Nadaje się do współpłaszczyznowego, pionowego i równoległego łączenia płyty z płytą
Advanced multifunction contacts
Przegięte kołki dla większej wytrzymałości na skręcanie
Duża pasująca prowadnica
Dostępne w zakresie równoległych wysokości łączenia 15 mm, 20 mm, 25 mm i 30 mm

Te złącza kaskadowe "FunctionMAX FX10" idealnie nadają się do wielu zastosowań. Zastosowania obejmują sprzęt medyczny, sterowniki przemysłowe, silniki przemysłowe, serwery, urządzenia pomiarowe, liczniki inteligentne, nadajniki-odbiorniki stacji bazowej i układy PLC

FunctionMAX board to board connections jest przeznaczony do spełniania potrzeb rozwijających się technologii na rynku przemysłowym i zapewnia wysoką wydajność oraz maksymalną funkcjonalność. Seria FunctionMAX obejmuje złącza o zmiennej konstrukcji oraz złącza o dużej szybkości transmisji. Złącza wysokociśnieniowe przekładni mają konstrukcję opartą na mechanizmie różnicowym i zapewniają sygnały o wysokiej prędkości oraz doskonałą odporność na szumy. Oferta "FunctionMAX" obejmuje złącza typu płytka-płytka, które zapewniają doskonałą wydajność w różnych środowiskach.
