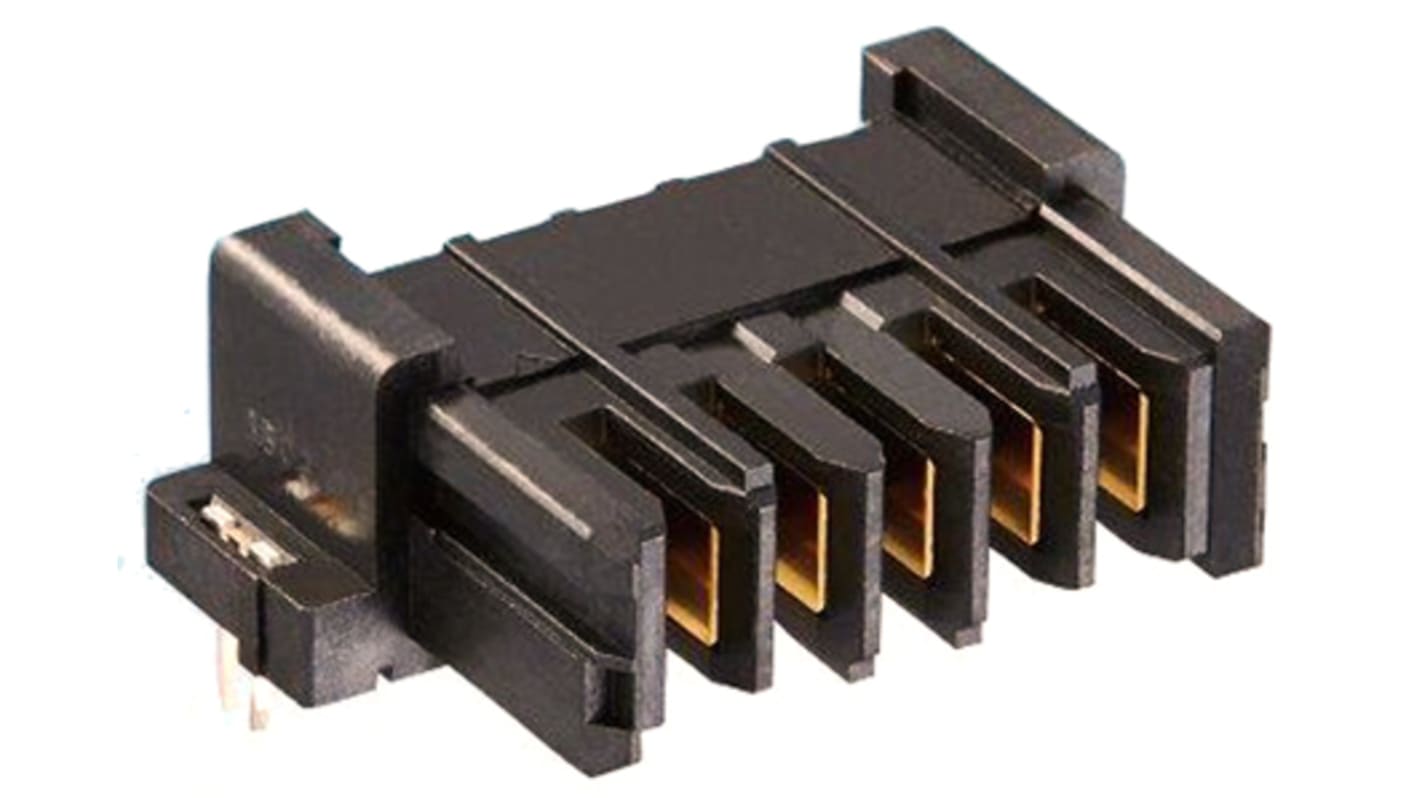

Gniazdo PCB 2 -pinowe 2 -rzędowe raster: 7.62mm typu płytka – płytka Kąt prosty Przewlekany

FunctionMAX FX30B złącza 7,62 mm do montażu równoległego, pionowego i współpłaszczyznowego. Złącza FX30B 7,62 mm mają unikalną konstrukcję pływającą, która pochłania błędy w montażu w aplikacjach, w których używa się wielu złączy kaskadowych. Styki są tak skonstruowane, aby zapewnić pewien luz w przypadku dopasowania +0,3 mm w kierunku XY i 1 mm w kierunku Z. Pływak kontaktuje się ze sobą w osi X i Y, a także niweluje błędy niedopasowania, zapewniając bezpieczne i dokładne dopasowanie. Ta funkcja pływająca eliminuje również naprężenia powodowane przez błędy montażu uniemożliwiające pękanie lutów i konieczność przeprowadzania przeróbek naprawczych. Duże pasujące prowadnice po obu stronach hedera FX30B są zaczepione o żebra gniazda, co zapewnia pewne połączenie. Te wytłaczane prowadnice umożliwiają również ruch wyrównujący ±1,3 mm w kierunkach XY, ułatwiając współpracę i zapobiegając nieprawidłowemu wprowadzeniu. Dodatkowe sześć klawiszy na powierzchni współpracującej złączy FX20 pomaga również zapobiec odwrotnemu włożeniu. Po obu stronach tych złącz FX30B znajdują się metalowe łączniki, które zapewniają solidne i pewne mocowanie do płytki drukowanej. Te metalowe łączniki zapewniają również odporność na odkształcenia w kierunku podnoszenia, opuszczania, lewej i prawej strony. Styki tych złączy FX30B mają dużą pojemność prądową 13-17 A na styk. Gniazda FX20 posiadają pozłacane styki i wielopunktową strukturę z czterema niezależnymi punktami styku zwiększającą niezawodność kontaktu. Te złącza FX30B do płyty mają dwustopniową sekwencję stykową, która powoduje niską siłę wciągania/wyjmowania.

Konstrukcja pływająca do pochłaniania niewspółosiowości przy montażu
Samonastawne i samonaprowadzające elementy konstrukcji
Solidne metalowe okucia do zamocowania do płytki drukowanej
Wielopunktowa struktura styku zwiększa niezawodność instalacji elektrycznej
Od 13 do 17A aktualna pojemność na styk
Skuteczna długość połączenia 2 mm zapewnia wysoką niezawodność kontaktu
Mała siła wciągania/ekstrakcji

Te FunctionMAX FX30B 7,62 mm złącza typu płytka-płytka są odpowiednie do szerokiego zakresu zastosowań. Zastosowania obejmują sprzęt nadawczy, nadajniki-odbiorniki stacji bazowej, sprzęt przemysłowy, oprzyrządowanie pomiarowe, urządzenia medyczne i projektory.

Hirose FunctionMAX FX30B Złącza posadzki 7,62 mm MAX
