Gniazdo PCB Listwa z gniazdami raster 2.54mm 18-stykowe 1-rzędowe Przepust seria Dubox
- Nr art. RS 121-7411
- Nr części producenta 75915-418LF
- Producent Amphenol FCI
Oprawki z otworami kierunkowymi do montażu pionowego

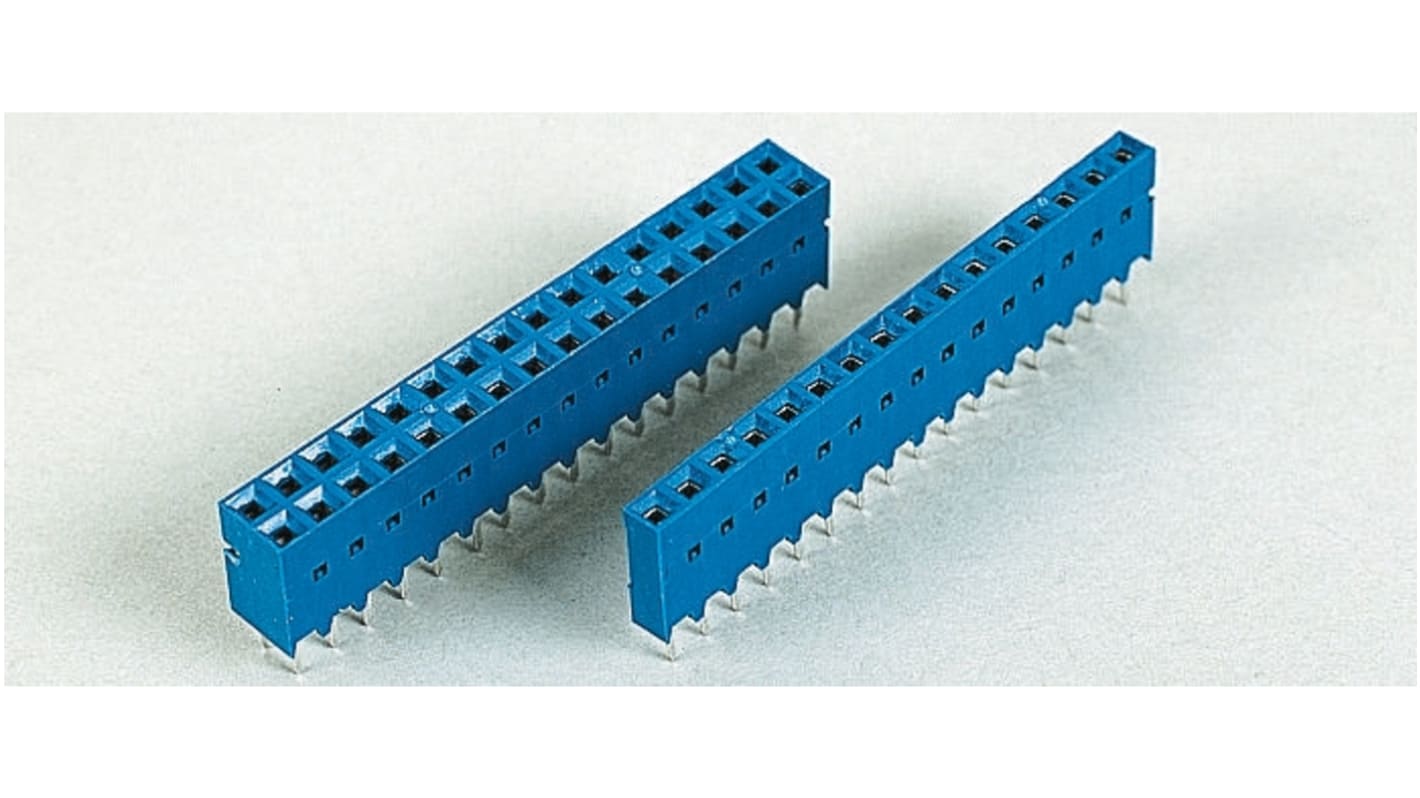

Ten zakres gniazd modułów FCI jest dostępny w wersji z jednym lub dwoma wierszami dla aplikacji typu płytka-płytka. Gniazda te posiadają podwójne, wstępnie naprężone styki, zapewniające niskie siły insertowe z pozłacanym pokryciem 0,76 μm w obszarze styku i matowym poszyciem na listwach płytek drukowanych. Materiał obudowy tych obudów to wzmacniany włóknem szklanym poliester o stopniu ochrony UL94 V-0.
Rezystancja styków: Maks. 15 mΩ (Rezystancja początkowa)
Oporność izolacji: 10 5 MΩ
Minimalna temperatura pracy: -65°C → +125°C.
Maks. 3 A DC na każdy pojedynczy styk, maks. 2 A DC na styk na wszystkie styki
Uwaga
Pasuje do każdego kwadratu 2,54 mm x 0,64 mm (0.025 in.).
Amphenol FCI System wzajemnych połączeń typu Dubox o szerokości 2,54 mm
| Atrybut | Parametr |
|---|---|
| Liczba styków | 18 |
| Liczba rzędów | 1 |
| Raster | 2.54mm |
| Typ | Listwa z gniazdami |
| Typ montażu | Przepust |
| Typ obudowy | Prosty |
| Metoda zakończenia | Lutowane |
| Prąd znamionowy | 3A |
| Napięcie znamionowe | 1 kV AC |
| Seria | Dubox |
| Materiał styków | Brąz fosforowy |
