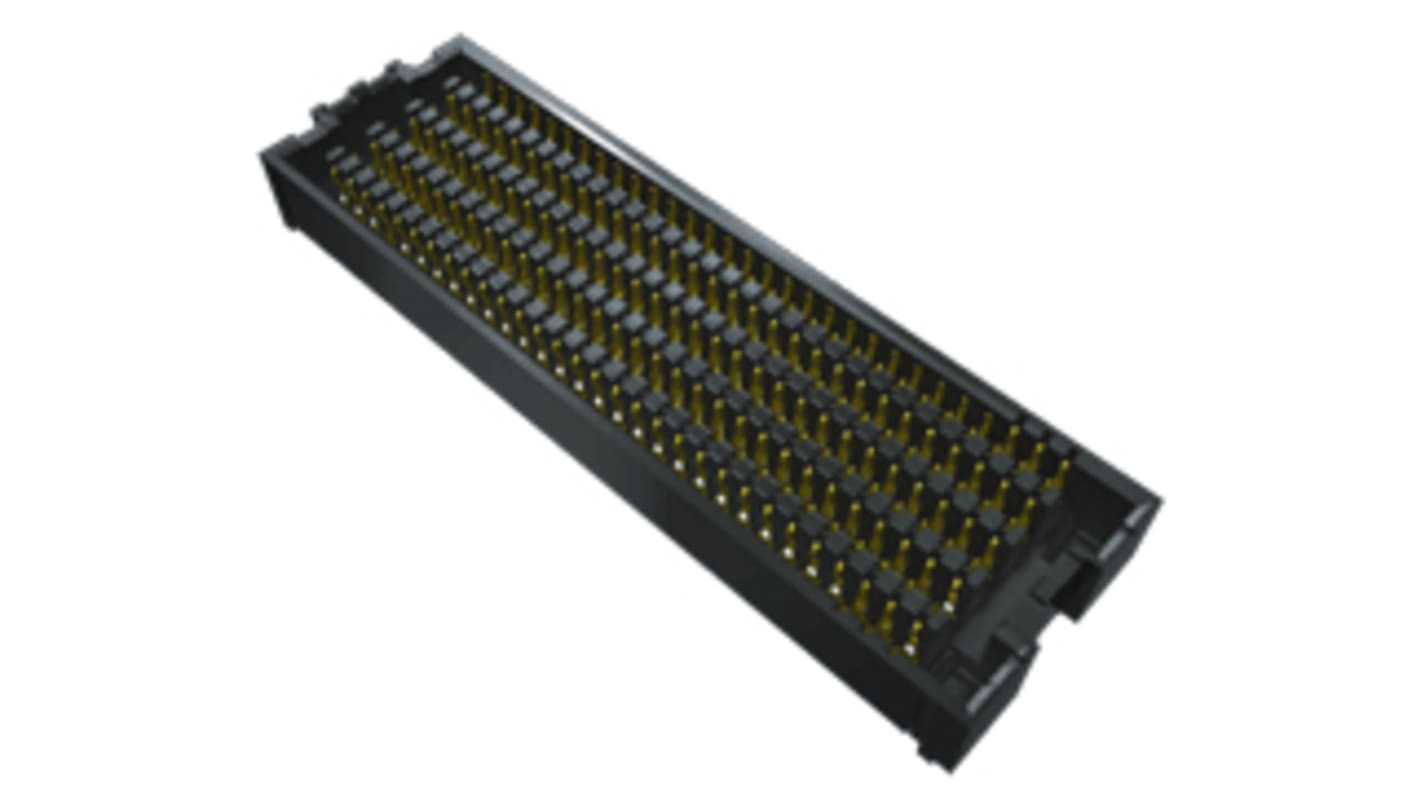

Gniazdo PCB 240 -pinowe 8 -rzędowe raster: 1.27mm typu płytka – płytka Kątowe SMD

SEARAY™ to system połączeń typu płytka-płytka o dużej gęstości 1,27 mm. Złącza serii SNAF można zmapować jako aplikacje jednostronne, aplikacje różnicowe lub ich kombinacje. Gdy urządzenie SEARAY™ jest kierowane jako system jednostronny, jest oceniane na 12,5 GHz przy -3dB. Seria szybkich i zwartych tablic otwartych z otwartym stykiem polowym SNAF z serii SNAF wykorzystuje technologię Solder Charge, która zapewnia większą niezawodność połączeń lutowniczych. W tej szybkiej/otwartej macierzy polowej SEAAF serii SEARAY™ o dużej gęstości/dużej szybkości połączenia używa się Samtec Edge Rate, który zapewnia wysoką szybkość działania, odprowadzanie podczas łączenia i rozłączania oraz zmniejszenie siły insertowania i ekstrakcji.

Złącza o dużej gęstości dla różnych rzędów, odpowiednie do stosowania w układaniu płyt
Wysokość stosu zależna od kombinacji funkcji SEAF/szwy od 7 mm
Oporność styku: 5,5 mΩ
Kontakt: Warstwa złota 0,76 μm na obszarze styku z matową cyna na tylnej powierzchni

To gniazdo rastrowe z odsłoniętymi stykami ma rozstaw styków 1,27 mm x 1,27 mm i oferuje maksymalnie 500 złączy wejścia/wyjścia. System wzmocnionych styków Edge Rate® jest zoptymalizowany pod kątem integralności sygnału i dla ułatwienia wykorzystania jest wyposażony w zaciski typu Solder Charged. SEAF to połączenie o wydajności ponad 28 Gb/s, o niskiej sile wsuwania/wysuwania i wysokości stosu od 7 mm do 17,5 mm.

Do 500 we/wy
Gwint 0,050” (1,27 mm)
Wytrzymały styk Edge Rate®
Niższa siła wsuwania/wysuwania
Zacisk typu Solder Charge
Wysokość stosu od 7 mm do 17,5 mm
Dostarczane także przez firmę Molex®
Rozwiązanie Samtec 28+ Gb/s
