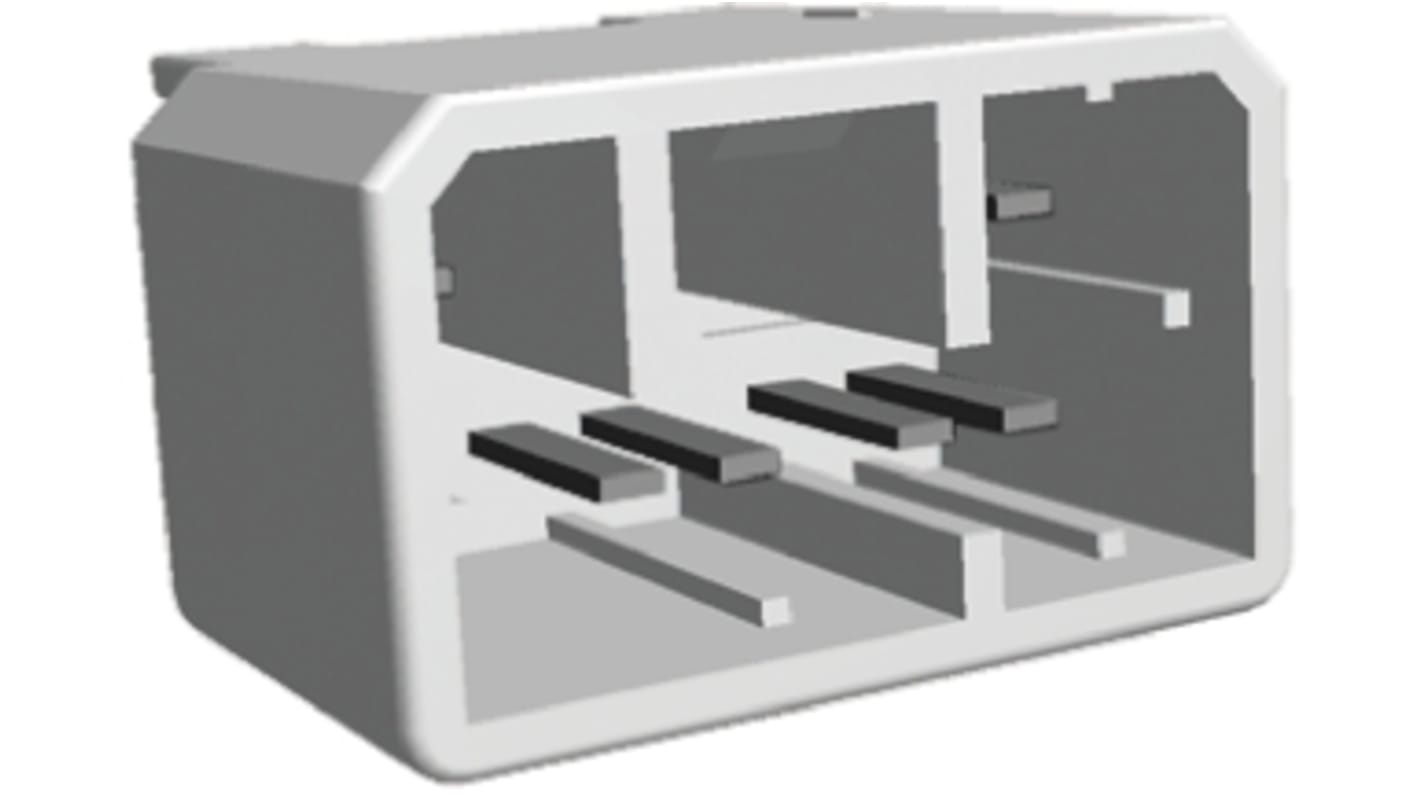

Gniazdo PCB 8 -pinowe 2 -rzędowe raster: 3.5mm typu płytka – płytka Proste Przewlekany

Złącza samochodowe z serii MULTILOCK 070 są zminiaturyzowane i przeznaczone do wykorzystania w przewodach samochodowych, a także do podłączenia przewodów i płytek. Te urządzenia z serii MULTILOCK 070 charakteryzują się zwartą konstrukcją i mają zwartą konstrukcję, a ich centra kontaktowe o dużej gęstości 3,5 mm oraz są Durable i łatwo się nimi manipulują. Gniazda tych złączy MULTILOCK 070 umożliwiają zabezpieczenie styków przed uszkodzeniem spowodowanym kołysaniem (KOJIRI Action), które występuje na etapie łączenia i rozłączania. Wtyki MULTILOCK 070 oraz obudowy gniazdowe mają obudowę o kształcie lancy, dzięki czemu można używać bezodpornych styków. Eliminuje się użycie bezodpornych styków, które unika plątania się i odkształcenia. Kluczowym elementem złączy MULTILOCK 070 jest mechanizm blokujący. Standardowy wtyk MULTILOCK 070 oraz obudowy gniazda są wyposażone w podwójny mechanizm blokujący po stronie przewodu, który zapewnia bezpieczne mocowanie styku. Obudowa z zatyczką MULTILOCK 070 Mk II jest wyposażona w mechanizm blokujący składający się z 2-częściowej podwójnej płytki blokującej, który zapewnia mocowanie styku i zapobiega jego częściowemu wkładaniu.
Seria złączy dla motoryzacji MULTILOCK 070 zawiera gniazda wtykowe i gniazdowe oraz złącza PCB do wykorzystania w okablowaniu i okablowaniu oraz w połączeniach kablowych. Obudowy wymagają styków żeńskich, a obudowy wymagają styków wtykowych. Styki do zagniatania muszą być zamawiane oddzielnie.

Zwarta, Durable konstrukcja
Wysoka gęstość 3,5 mm skoku
Konstrukcja obudowy
Kontakty zabezpieczone przed uszkodzeniem powodowanym przez działanie "KOJIRI"
Wbudowany podwójny system blokowania

Złącza samochodowe z serii MULTILOCK 070 są przeznaczone do różnych zastosowań motoryzacyjnych. Zastosowania te obejmują układy mechanizmu napędowego, systemy bezpieczeństwa i ochrony, wygodę użytkowania, informacje dla kierowców oraz układy nadwozia i podwozia.

TE Connectivity MULTILOCK Złącza i styki

Jest to miniaturowy system złączy o dużej gęstości, umożliwiający połączenie przewodów z przewodami i przewodów z płytą we/wy, powszechnie stosowany w przemyśle motoryzacyjnym, ale odpowiedni do wielu różnych zastosowań przesyłania sygnału.

Zatrzaśnięte, styki zaciskowe do gniazd kablowych
Opcje montażu płyty są wyposażone w styki męskie
W przypadku połączeń pomiędzy kablami i płytą należy użyć kabla i gniazda płyty
Nasadka kabla akceptuje styki gniazdowe, wtyk kabla pasuje do styków wtykowych
Nasadka przewodu podłączana jest do wtyczki przewodu, aby umożliwić połączenie przewodu z przewodem
Złącza przewodów o dużej gęstości z punktami stykowymi 2,5 mm
