Gniazdo PCB 2 -pinowe raster: 2mm typu płytka – płytka Proste SMD

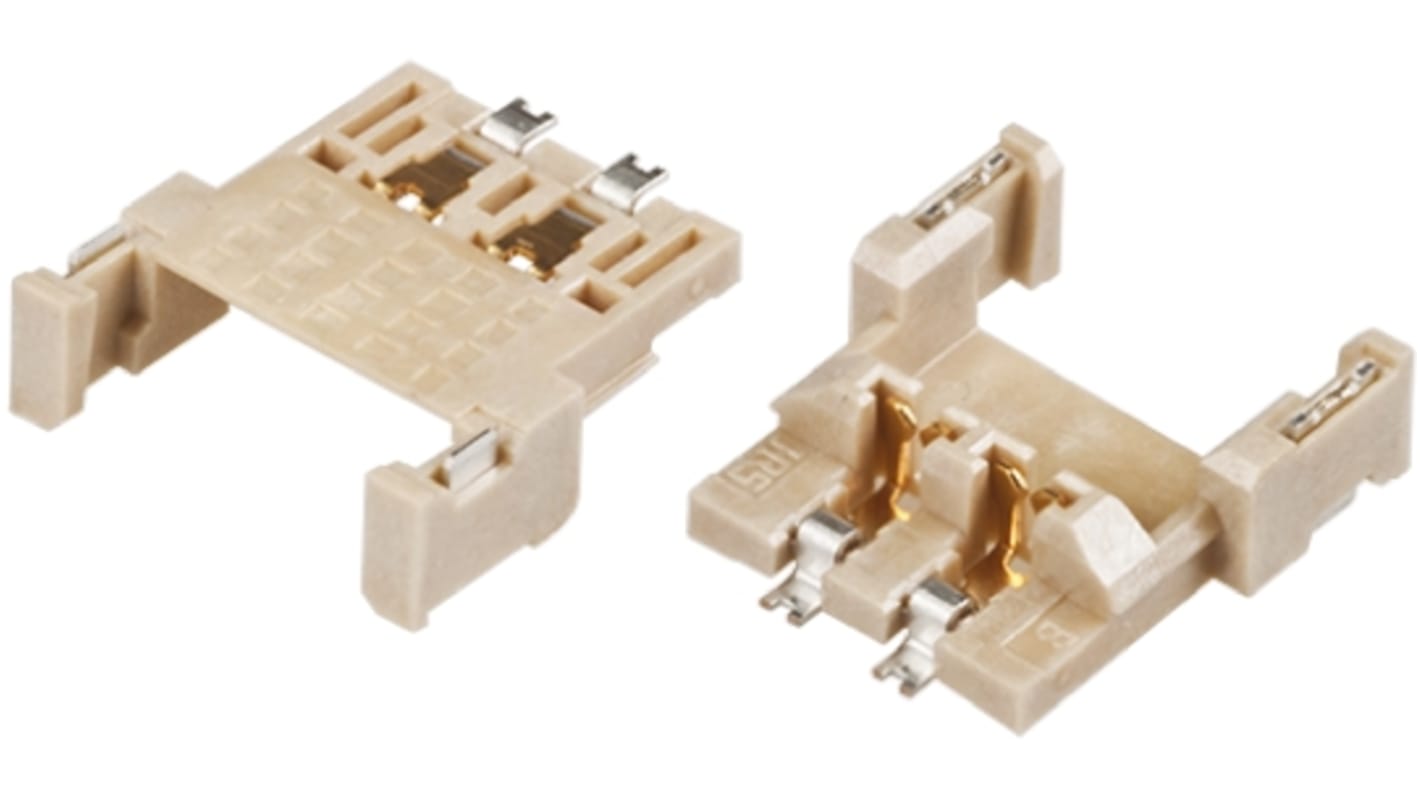

Złącza wielofunkcjonalne SMT z serii DF59 o wysokiej wydajności i zwartej konstrukcji pozwalają zaoszczędzić miejsce i mają niskoprofilową wysokość łączenia 2,48 mm. Złącza te umożliwiają podłączenie przewodów do płytki, płytki do płytki oraz połączenia styków zwarciowych do płytki drukowanej, zapewniając elastyczność konstrukcyjną. Te złącza hedera DF59 SMT są wyposażone w mechanizm odchylanej blokady, gdy są używane do połączeń przewodów do płytki, które zawierają zarówno zamki dodatnie, jak i przeciwcierne. Dodatni mechanizm blokujący mocuje heder do gniazda, zapewniając kliknięcie dotykowe, gdy blokada jest bezpiecznie zatrzaśnięta. Kompletne połączenie elektryczne jest następnie wykonywane przez mechanizm zamka ciernego, który również po całkowitym załączeniu powoduje kliknięcie dotykowe. Mechanizm blokady odchylania zapewnia bezpieczne połączenie i zapobiega przypadkowemu rozłączeniu się podzespołów na skutek poważnych przewodów i naprężeń mechanicznych. Styki tych złączy hedera serii DF59 mają dwupunktowy styk dla niezawodnego połączenia elektrycznego. Te nagłówki DF59 SMT będą pasować do obudów zaciskowych serii DF59, złączy styków zwarciowych i złączy płyty pływającej do płyty.

• Uniwersalne, może być używane jako płytka-płytka i przewód-płytka
• Kompaktowa konstrukcja o niewielkich gabarytach PCB
• Wysokości kryte niskoprofilowe 2,48 mm
• Mechanizm zabezpieczenia wychylnego jest wyposażony w blokadę dodatnią i cierną zapewniającą pewne połączenie
• Konstrukcja dwupunktowa zapewniająca niezawodne połączenie elektryczne
• Wysoka temperatura pracy do 105°C.

Złącza wielofunkcyjne DF59 z serii 2 mm doskonale nadają się do stosowania w oświetleniu LED

Seria hirose DF5

Seria hirose DF59 charakteryzuje się niskim profilem, który minimalizuje zacienienie i zapewnia dodatnie zamknięcie wahadłowe, które zapewnia mocne zabezpieczenie wtyku przed wyciągnięciem kabla. Ponadto seria hirose DF59 oferuje złącze zmiennoprzecinkowe, które umożliwia działanie funkcji swobodnej w kierunku XYZ o ± 0,5 mm, co zmniejsza naprężenia styków. Seria hirose DF59 umożliwia podłączenie wielu złączy typu płytka-płytka, co minimalizuje problem rozszerzalności cieplnej i zmniejsza ilość elementów. Zastosowania obejmują oświetlenie LED, zasilacze, podłączenie akumulatora i małe napędy silników prądu stałego.
