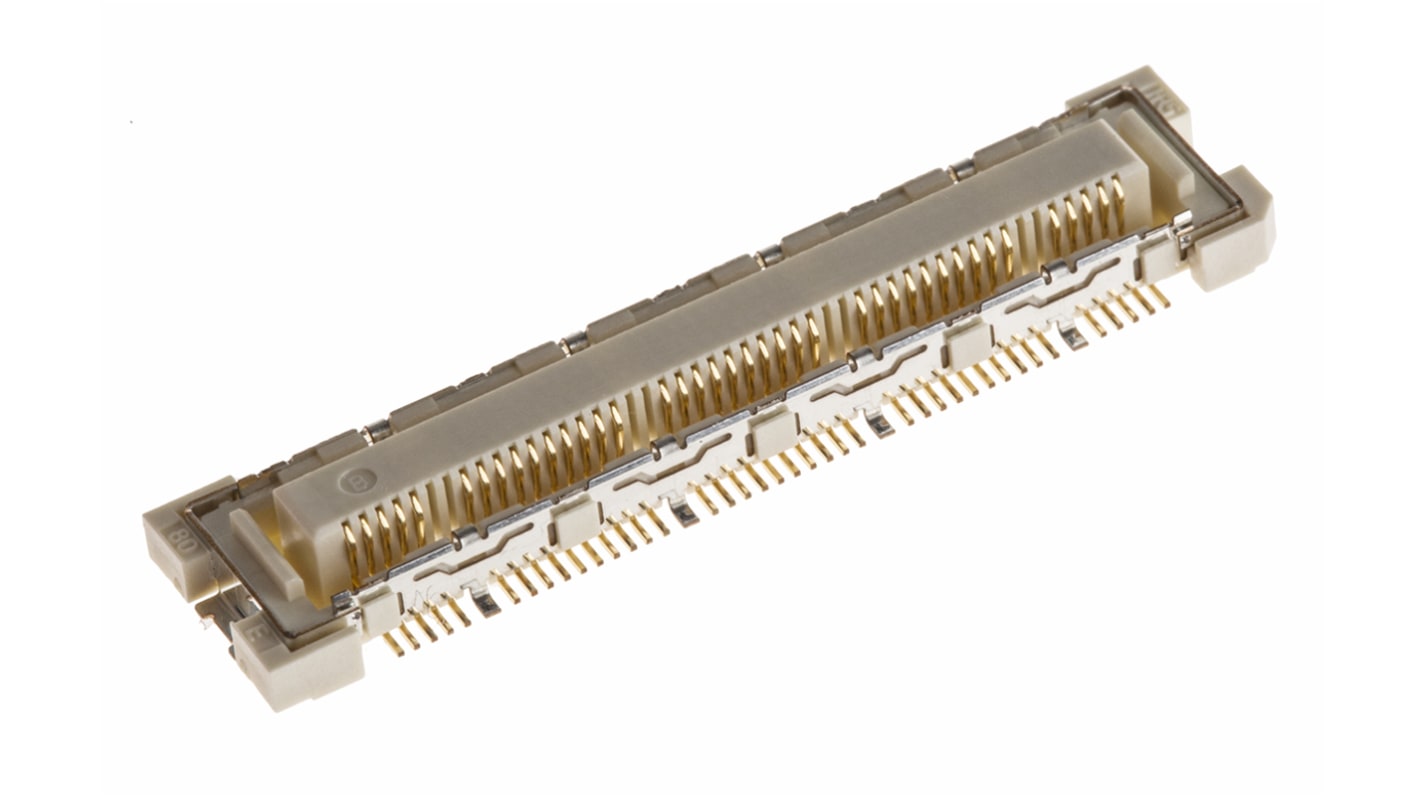

Gniazdo PCB 8, 80 -pinowe 2 -rzędowe raster: 0.5mm typu płytka – płytka Kątowe SMD

FunctionMAX FX10 0,5 mm to szybkie złącze 15+Gbit/s SMT do złączy kaskadowych, zaprojektowane tak, aby spełniały wymagania rynku przemysłowego z maksymalną funkcjonalnością. Złącze FunctionMAX FX10 zapewnia interfejs elektryczny dla modułu transmisyjnego OIF 100G Long-DWELDM (MSA-100GLH). Te złącza wieżowe FX10 są wyposażone w płytkę uziemiającą, która pasuje po obu stronach hedera i złącza gniazda, zwiększając możliwości uziemienia i poprawiając transmisję sygnału. Płyta uziemiająca zawiera również zaciski SMT, które mocują się bezpośrednio do płytki drukowanej. Metalowe złącza montażowe na obu końcach złącza zwiększają wytrzymałość płytek drukowanych i zapewniają dodatkową wytrzymałość spoin lutowniczych. Te metalowe łączniki są połączone z płytą naziemną w celu uzyskania silniejszego połączenia z masą. Styki sygnałowe i uziemiające złączy kaskadowych FX10 0,5 mm są ułożone w stosunku 10:1, który stabilizuje uziemienie i zmniejsza przesłuch. Dostępne są również wersje złączy wieżowych FX10 0,5 mm z prowadnicami ułatwiającymi zamocowanie złącza do płytki drukowanej.

Doskonała wydajność uziemienia i wydajność elektryczna
Wysoka wydajność 15+Gbit/s
Kompaktowy rozstaw 0,5 mm, idealny do stosowania w instalacjach o dużej gęstości
Płyta naziemna po obu stronach złącza w celu poprawy wydajności przekładni pomiędzy płytami
Stosunek sygnału do masy 10:1 zapewnia stabilne uziemienie i redukcję przesłuchu
Metalowe złączki zwiększające mocowanie płytek drukowanych
Prowadnice zapewniające dokładne dopasowanie i mocowanie płytek drukowanych
Wysokość układania od 4 mm do 8 mm

Kompaktowy rozstaw 0,5 mm sprawia, że złącza kaskadowe FunctionMAX FX10 idealnie nadają się do stosowania w instalacjach PCB o dużej gęstości. Inne zastosowania: Sprzęt medyczny, sterowniki przemysłowe, silniki przemysłowe, serwery, urządzenia pomiarowe, inteligentne liczniki, nadajniki-odbiorniki stacji bazowej i układy PLC

FunctionMAX board to board connections jest przeznaczony do spełniania potrzeb rozwijających się technologii na rynku przemysłowym i zapewnia wysoką wydajność oraz maksymalną funkcjonalność. Seria FunctionMAX obejmuje złącza o zmiennej konstrukcji oraz złącza o dużej szybkości transmisji. Złącza wysokociśnieniowe przekładni mają konstrukcję opartą na mechanizmie różnicowym i zapewniają sygnały o wysokiej prędkości oraz doskonałą odporność na szumy. Oferta "FunctionMAX" obejmuje złącza typu płytka-płytka, które zapewniają doskonałą wydajność w różnych środowiskach.
