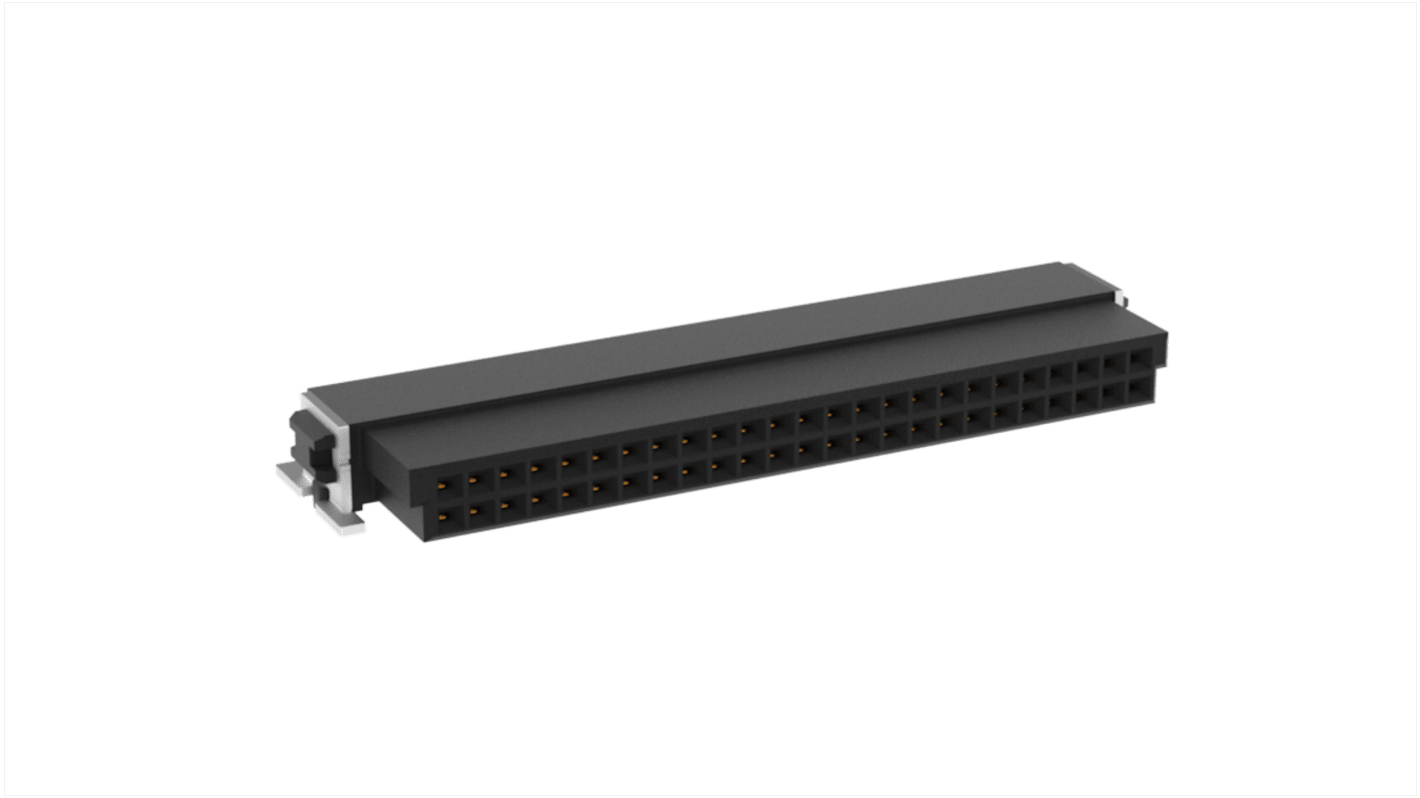

Złącze PCB 50 -pinowe 2 -rzędowe raster: 1.27mm Żeńskie złącze PCB kątowe prawe SMD
- Nr art. RS:
- 246-4122
- Nr części producenta:
- 154742 / 154742-E
- Producent:
- ERNI
Cena netto za szt. (560 na rolce)
21,82 zł
(bez VAT)
26,84 zł
(z VAT)
3 W magazynie, dostawa w ciągu 4 dni roboczych UWAGA: Dostawa może potrwać dłużej z powodu odprawy celnej.
Wysyłka standardowa
Produkty | Za jednostkę | Na rolki* |
---|---|---|
560 + | 21,82 zł | 12 219,20 zł |
*cena za opakowanie
- Nr art. RS:
- 246-4122
- Nr części producenta:
- 154742 / 154742-E
- Producent:
- ERNI
- Kraj pochodzenia:
- DE
ERNI SMC Złącza wysokoobrotowego SMT z serii 1,27 mm z wtykiem prostokątnym SMT
Szybkie złącza kątowe SMT z serii SMC o grubości 1,27 mm z mocowaniem kątowym, o zwartej konstrukcji i dużej gęstości styków. Złącza sygnału SMC zapewniają wysoką jakość, integralność i niezawodność sygnału. Konstrukcja styku szybkich złączy SMC zapewnia profil ciągłej impedancji, umożliwiając transmisję z dużą szybkością do 3 Gb/s. Styki posiadają bardzo niezawodną konstrukcję dwuwiązkową, która zapewnia niską rezystancję, co zapewnia wysoką wydajność elektryczną. Obudowy tych złączy SMC o grubości 1,27 mm mają polaryzację przylgającą, co zapobiega ich nieprawidłowemu dopasowaniu oraz ułatwia montaż. Prawidłowe umieszczenie kołków na spodzie złącza umożliwia dokładne ustawienie płytki przed lutowaniem. Wsporniki lutownicze zapewniają dużą siłę mocowania płytki drukowanej i pochłaniają naprężenia mechaniczne, umożliwiając solidne połączenie SMT i odporność na wysokie wstrząsy i wibracje. Te złącza SMC o średnicy 1,27 mm mają szeroki zakres temperatur roboczych od -55 do +125°C, dzięki czemu nadają się do stosowania w różnych środowiskach. Konstrukcja tych złączy SMC 1,27 mm sprawia, że nadają się one do całkowicie zautomatyzowanego montażu płyt.
Cechy i zalety
Zakres temperatur -55 → 125 °C.
Materiał obudowy LCP UL 94 V-0
Styki ze stopów miedzi mają pozłacane pokrycie na powierzchni połączenia i powlekanie na powierzchni zakończenia
Materiał z klipsu stop miedzi z powłoką cynkową
Zwarta konstrukcja o dużej gęstości
Wyjątkowo niezawodna konstrukcja dwuwiązkowa
Duża szybkość sygnału: Do 3 Gb/s
Polaryzacja zapewniająca dokładne dopasowanie
Kołki ustalające położenie płytki drukowanej
Wsporniki lutownicze do zabezpieczania płytek drukowanych
Szeroki zakres temperatur pracy
Odpowiedni do w pełni zautomatyzowanego montażu płyty
Materiał obudowy LCP UL 94 V-0
Styki ze stopów miedzi mają pozłacane pokrycie na powierzchni połączenia i powlekanie na powierzchni zakończenia
Materiał z klipsu stop miedzi z powłoką cynkową
Zwarta konstrukcja o dużej gęstości
Wyjątkowo niezawodna konstrukcja dwuwiązkowa
Duża szybkość sygnału: Do 3 Gb/s
Polaryzacja zapewniająca dokładne dopasowanie
Kołki ustalające położenie płytki drukowanej
Wsporniki lutownicze do zabezpieczania płytek drukowanych
Szeroki zakres temperatur pracy
Odpowiedni do w pełni zautomatyzowanego montażu płyty
Te szybkie złącza SMC 1,27 mm mogą być używane do zastosowań kart podrzędnych i kart rozszerzeń w nieekranowanych zastosowaniach o dużej szybkości w wielu gałęziach przemysłu. Branże te obejmują przemysł, przemysł motoryzacyjny, komunikację, zastosowania medyczne i zastosowania dla konsumentów
Zwarta konstrukcja o dużej gęstości
Wyjątkowo niezawodna konstrukcja dwuwiązkowa
Duża szybkość sygnału: Do 3 Gb/s
Polaryzacja zapewniająca dokładne dopasowanie
Kołki ustalające położenie płytki drukowanej
Wsporniki lutownicze do zabezpieczania płytek drukowanych
Szeroki zakres temperatur pracy
Odpowiedni do w pełni zautomatyzowanego montażu płyty
Wyjątkowo niezawodna konstrukcja dwuwiązkowa
Duża szybkość sygnału: Do 3 Gb/s
Polaryzacja zapewniająca dokładne dopasowanie
Kołki ustalające położenie płytki drukowanej
Wsporniki lutownicze do zabezpieczania płytek drukowanych
Szeroki zakres temperatur pracy
Odpowiedni do w pełni zautomatyzowanego montażu płyty
Zastosowania
Te szybkie złącza SMC 1,27 mm mogą być używane do zastosowań kart podrzędnych i kart rozszerzeń w nieekranowanych zastosowaniach o dużej szybkości w wielu gałęziach przemysłu. Branże te obejmują przemysł, przemysł motoryzacyjny, komunikację, zastosowania medyczne i zastosowania dla konsumentów
50-stykowe żeńskie złącze SMC (Small Multiple Connector) interfejsu ERNI o prawych kątach ma siatkę o grubości 1.27 mm, dzięki czemu można z nimi wykonać niewielkie połączenia. To złącze SMC obsługuje rozwiązania typu przewód-płytka. It jest niezawodny, solidny i przemysłowy, odporny na wibracje i wstrząsy i całkowicie automatycznie proprocessible.
Kompaktowy i niezawodny, o wysokiej integralności sygnału
Szybkość transmisji danych 3 Gb/s.
Zakończenie SMT ze złoconymi stykami
Maksymalna temperatura robocza 125°C.
Prąd o wysokim natężeniu 1.1 A
Odporność na wibracje i wstrząsy
Szybkość transmisji danych 3 Gb/s.
Zakończenie SMT ze złoconymi stykami
Maksymalna temperatura robocza 125°C.
Prąd o wysokim natężeniu 1.1 A
Odporność na wibracje i wstrząsy
.
Atrybut | Parametr |
---|---|
Liczba styków | 50 |
Liczba rzędów | 2 |
Raster | 1.27mm |
Typ | Żeńskie złącze PCB kątowe prawe |
Typ montażu | Montaż powierzchniowy |
