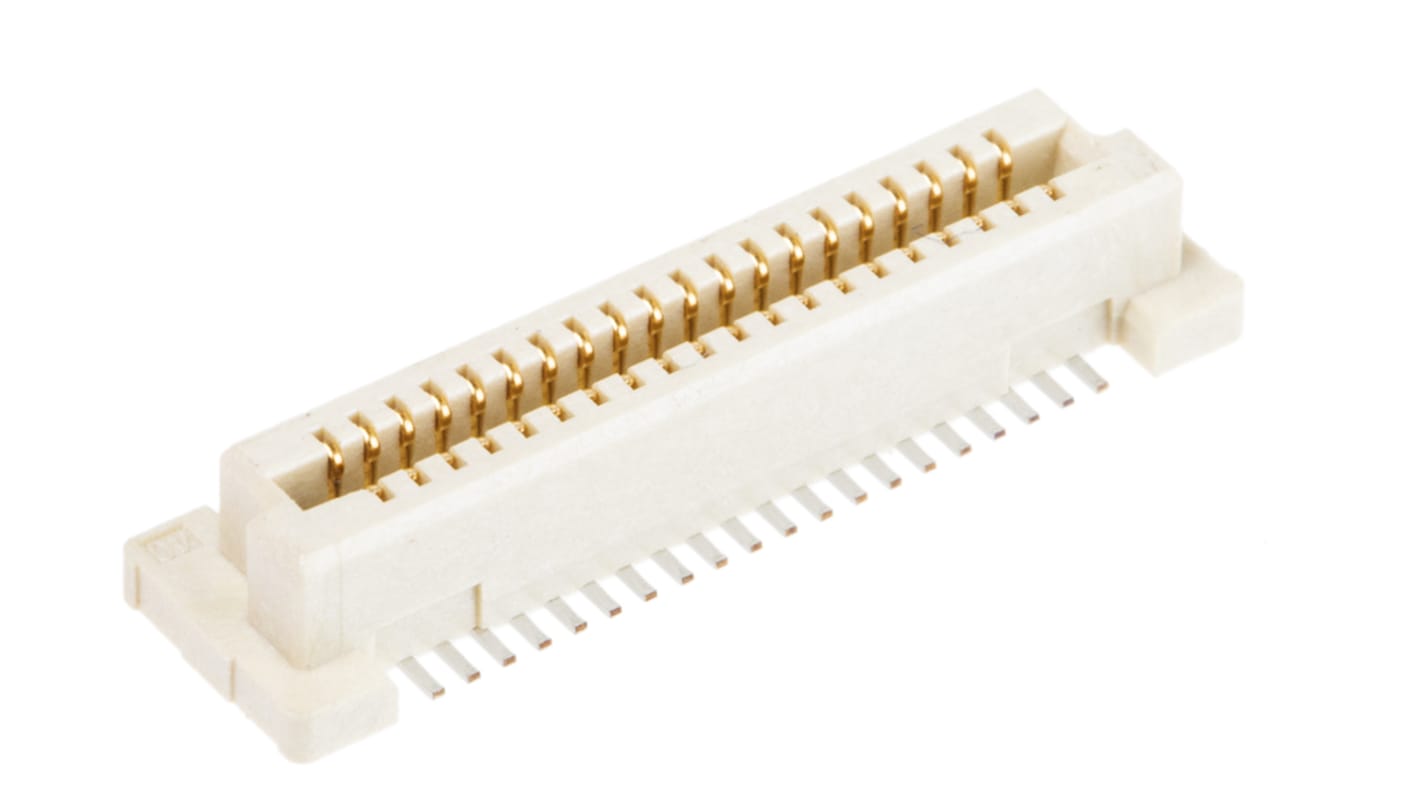

Gniazdo PCB 40 -pinowe 2 -rzędowe raster: 0.8mm typu płytka – płytka Proste SMD

Złącza 0,8 mm wolnej wysokości (FH) między płytą a gniazdem typu mezzanine lub złączami SMT do stosowania w równoległych stosach płyt. Złącza półokrągłe Mezzanine o dużej wysokości (FH) mają subminiaturowe opakowanie o dużej gęstości i rozstawie osi 0,031 mm, dzięki czemu można zaoszczędzić ponad 50% miejsca na płytce drukowanej w porównaniu ze złączami środkowymi 1,27 mm. Styki tych złączy o wysokości 0,8 mm (FH) mają sprężynową konstrukcję sprężynową typu mieszkowego, która jest odporna na prowadzenie osłon i rozwiercania, gdy złącze jest ze sobą złączone i niepołączone i zapewnia niezawodne połączenie elektryczne. Te gniazda o wysokości 0,8 mm (FH) charakteryzują się polaryzacją zapewniającą dokładne dopasowanie i z występami na płytkach drukowanych umożliwiającymi ich dokładne umieszczenie na płytce drukowanej. Zakres wysokości stertowania płyt do płyt wynosi od 5 do 16 mm. W tym celu należy połączyć gniazda FH o średnicy 0,8 mm z różnymi zaślepkami.
Typowe zastosowania dla złączy FH o wysokości 0,8 mm z gniazdem na płytę główną obejmują notebooki, długopisy, telefony komórkowe i inne urządzenia elektroniczne, które wymagają zastosowania miniaturowego opakowania złączy.
Numery części X-5177983-X i 5177985-X są pionowymi gniazdami 5, 6, 7 i 8 mm dla wysokości stosu
Numery części X-5179009-X i X-5179180-X to pionowe gniazda przenośnika pochyłego o średnicy 9 mm dla wysokości stosu 9, 10, 11 i 12 mm
Numery części X-5179010-X i X-5084616-X są pionowymi gniazdami 13, 14, 15 i 16 mm FH
