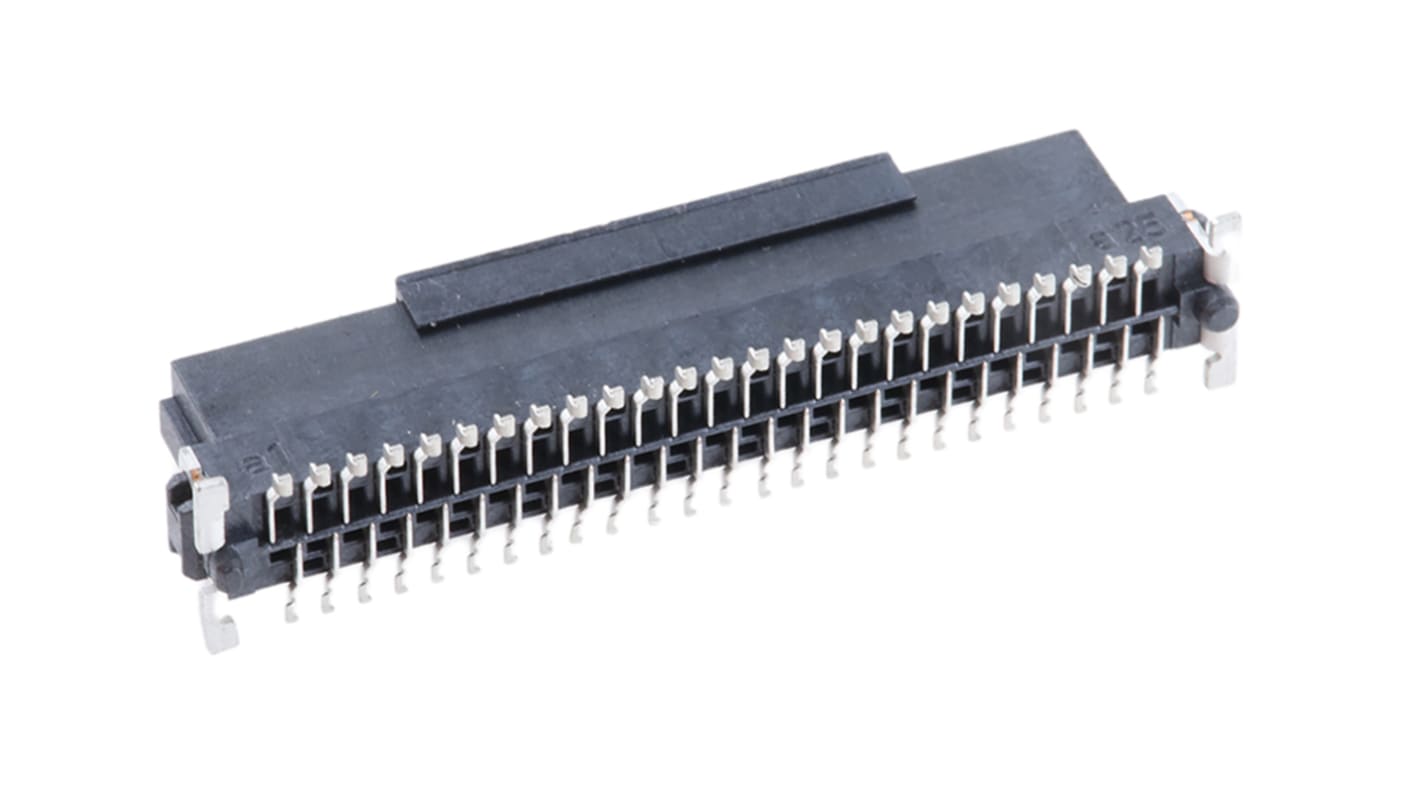

Gniazdo PCB 50 -pinowe 2 -rzędowe raster: 1.27mm typu płytka – płytka Proste SMD

Szybkie złącza SMT montowane pionowo na płytkach z serii SMC o grubości 1,27 mm do montażu powierzchniowego o zwartej konstrukcji i dużej gęstości styków. Złącza sygnału SMC umieszczone w stosach zapewniają wysoką wydajność, wysoką integralność i niezawodność sygnału. Styki tych SMC wysokoobrotowych złączy sygnału mezzanine zapewniają profil ciągłej impedancji, umożliwiający transmisję z dużą szybkością do 3 Gb/s. Styki posiadają bardzo niezawodną konstrukcję dwuwiązkową, która zapewnia niską rezystancję, co zapewnia wysoką wydajność elektryczną. Obudowy tych złączy SMC o grubości 1,27 mm mają polaryzację przylgającą, co zapobiega ich nieprawidłowemu dopasowaniu oraz ułatwia montaż. Prawidłowe umieszczenie kołków na spodzie złącza umożliwia dokładne ustawienie płytki przed lutowaniem. Wsporniki lutownicze zapewniają dużą siłę mocowania płytki drukowanej i pochłaniają naprężenia mechaniczne, umożliwiając mocne połączenie SMT i odporność na wysokie wstrząsy i wibracje. Te złącza SMC o grubości 1,27 mm mają szeroki zakres temperatur roboczych od -55 do +125°C, dzięki czemu nadają się do stosowania w różnych środowiskach. Konstrukcja tych złączy SMC 1,27 mm sprawia, że nadają się one do całkowicie zautomatyzowanego montażu płyt. Te złącza SMC 1,27 mm typu płytka-płytka SMT są dostępne z różnymi wysokościami układania, co zapewnia elastyczność konstrukcji.

Zwarta konstrukcja o dużej gęstości
Wyjątkowo niezawodna konstrukcja dwuwiązkowa
Duża szybkość sygnału: Do 3 Gb/s
Polaryzacja zapewniająca dokładne dopasowanie
Kołki ustalające położenie płytki drukowanej
Wsporniki lutownicze do zabezpieczania płytek drukowanych
Szeroki zakres temperatur pracy
Zakres wysokości łączenia kaskadowego, które nie są złączone
Odpowiedni do w pełni zautomatyzowanego montażu płyty

Te złącza sygnału stosowego SMC o grubości 1,27 mm mogą być stosowane do zastosowań typu mezzanine na całej płycie w nieekranowanych zastosowaniach o dużej szybkości w wielu gałęziach przemysłu. Branże te obejmują przemysł, przemysł motoryzacyjny, komunikację, zastosowania medyczne i zastosowania dla konsumentów

Te złącza sygnału stosowego SMC o grubości 1,27 mm mogą być stosowane do zastosowań typu mezzanine na całej płycie w nieekranowanych zastosowaniach o dużej szybkości w wielu gałęziach przemysłu. Branże te obejmują przemysł, przemysł motoryzacyjny, komunikację, zastosowania medyczne i zastosowania dla konsumentów

Te żeńskie, nakładane na siebie złącza SMC z serii 1,27 mm mają podwójne elementy stykowe, które zapewniają maksymalną niezawodność połączenia. Podwójne, znajdujące się z dwóch stron elementy stykowe zapewniają niską rezystancje i mogą wytrzymać do 500 operacji łączenia.

• Kompaktowa konstrukcja o wysokiej gęstości
