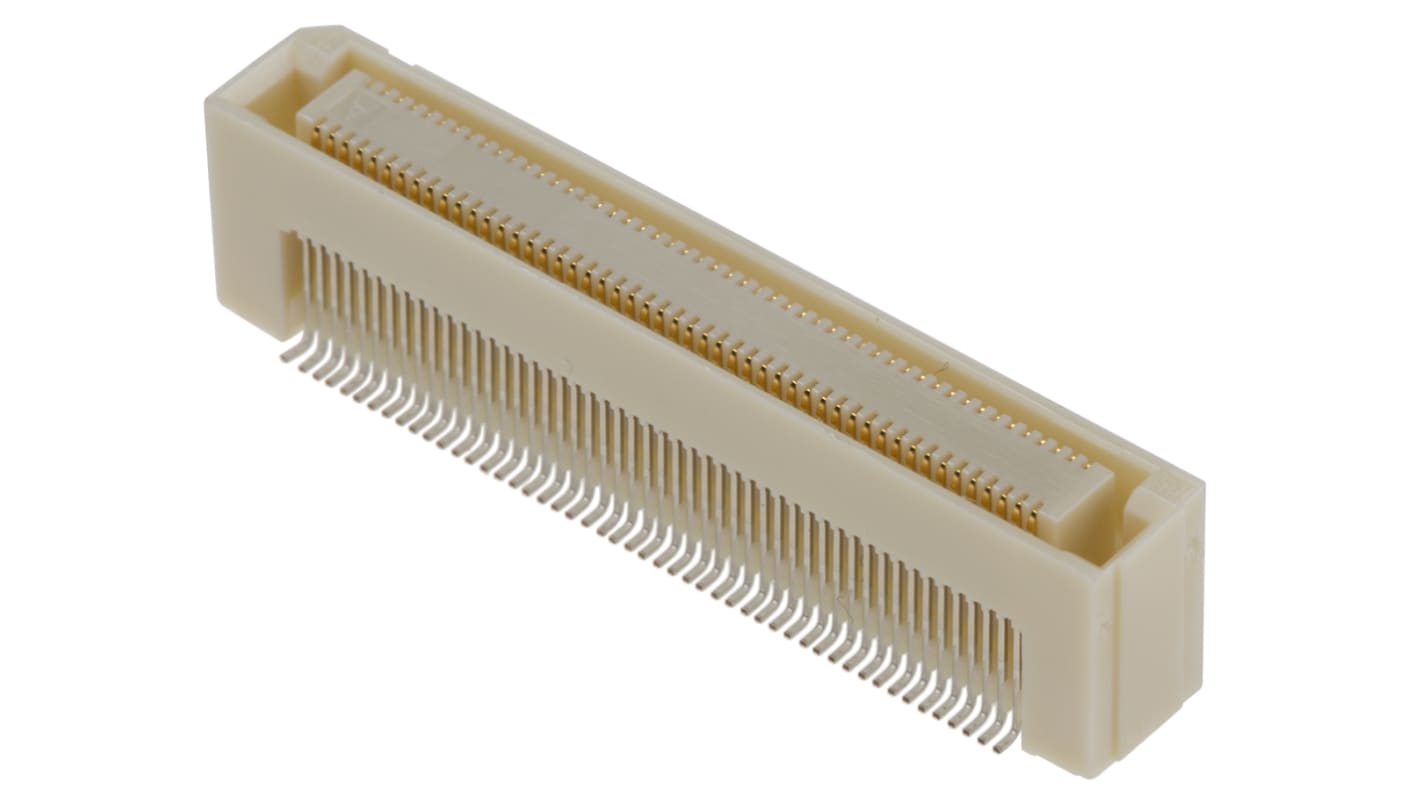

Gniazdo PCB 100 -pinowe 2 -rzędowe raster: 0.6mm typu płytka – płytka Kątowe SMD

FunctionMAX FX8 i FX8C 0,6 mm złącza SMT do połączeń płytki równoległej do płytki. Złącza FunctionMAX FX8 i FX8C umożliwiają szybką transmisję danych o szybkości do 3,125 Gb/s, zapewniając doskonałą integralność sygnału. Wbudowane żeberka prowadnicy złączy FX8 o wysokiej prędkości zapewniają tolerancję samoosiowości +/- 0,6 mm, co ułatwia dopasowanie i zapewnia elastyczność w konstrukcji. Te szybkie złącza FX8 BtB posiadają u dołu prowadnice o różnych średnicach i rozmieszczeniu, które ułatwiają dopasowanie do płytki drukowanej i zapobiegają nieprawidłowemu włożeniu. Styki tych złączy BtB FX8 mają zoptymalizowaną konstrukcję sprężynową zapewniającą większą niezawodność.

• Szybkość transmisji 3,125 Gb/s
• Wbudowane żebra prowadzące pozwalają na niewspółosiowość +/- 0,6 mm i zapewniają łatwe dopasowanie
• Boss do wyrównywania na płytce drukowanej
• Odległość wycierania 2 mm w celu zapewnienia przewodzenia elektrycznego
• kontakty o konstrukcji sprężynowej zapewniają większą niezawodność
• Jednopłaszczyznowość SMT z tolerancją koplanarską w obszarze lutowania poniżej 0,1 mm
• Szeroki zakres wysokości układania od 3 mm do 4 mm (seria FX 8), od 5 mm do 16 mm (seria FX8C)

• Serwery i sprzęt rozgłoszeniowy
• Sprzęt przemysłowy
• Urządzenia medyczne
• terminale POS

FunctionMAX board to board connections jest przeznaczony do spełniania potrzeb rozwijających się technologii na rynku przemysłowym i zapewnia wysoką wydajność oraz maksymalną funkcjonalność. Seria FunctionMAX obejmuje złącza o zmiennej konstrukcji oraz złącza o dużej szybkości transmisji. Złącza wysokociśnieniowe przekładni mają konstrukcję opartą na mechanizmie różnicowym i zapewniają sygnały o wysokiej prędkości oraz doskonałą odporność na szumy. Oferta "FunctionMAX" obejmuje złącza typu płytka-płytka, które zapewniają doskonałą wydajność w różnych środowiskach.

Serie FX8 i FX8C nie mogą być łączone ze sobą
