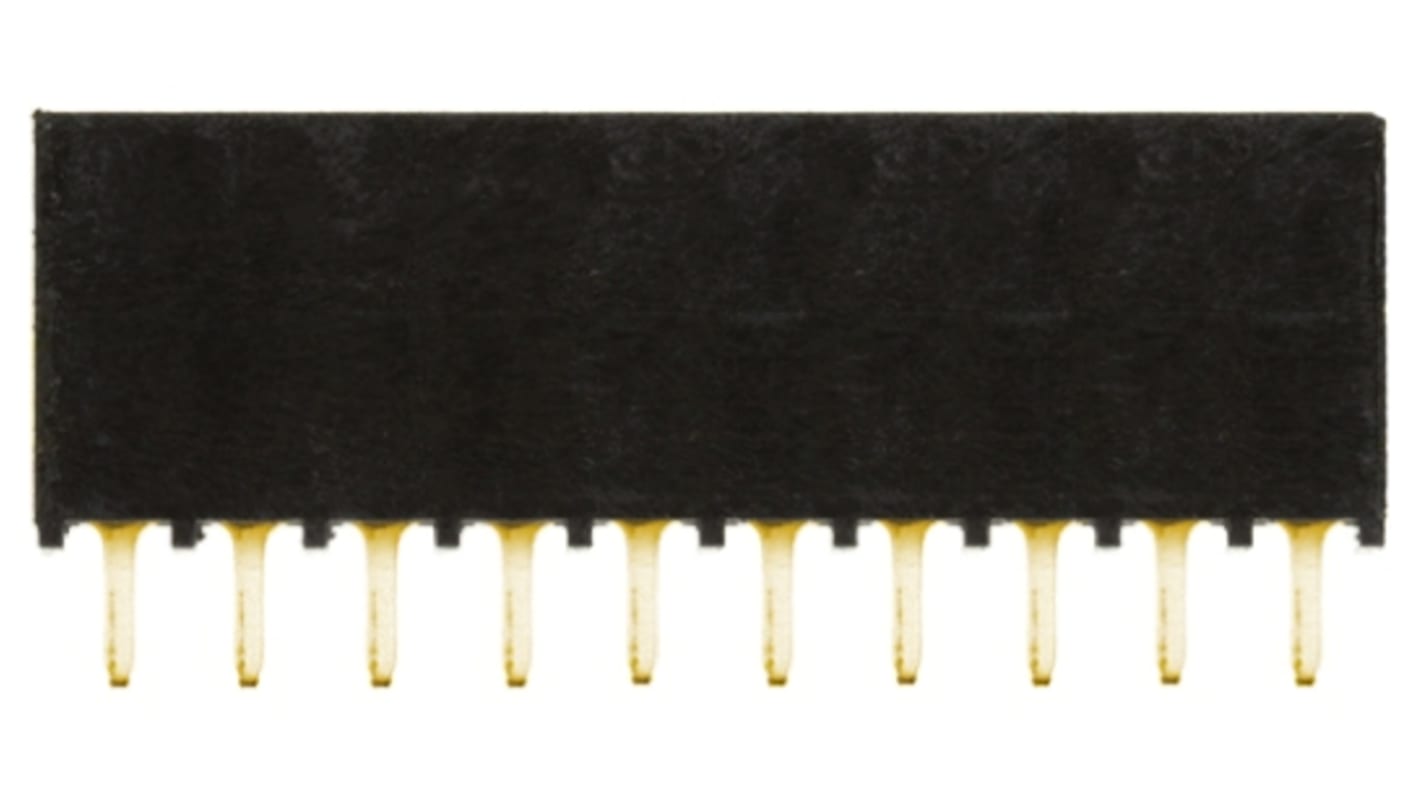

Gniazdo PCB 10 -pinowe raster: 2.54mm typu płytka – płytka Kątowe Przewlekany

Blacha z tworzywa sztucznego typu SSQ przechodząca przez kwadratową końcówkę między płytkami z otworami, kwadratowe pasowane paski gniazdowe o skoku 2,54 mm, czarny, ciekły izolator polimeru oraz brąz fosforowy Tiger kontaktują się ze złotym pokryciem o grubości 0,51 μm na styku i błysku złota na ogonie. Te płytki drukowane do płytek 2,54 mm z kwadratowymi listwami z otworami są dostępne w różnych konfiguracjach, w tym jedno- i dwurzędowe, proste lub kątowe ustawienie nadwozia oraz opcja długości prowadnic. Zakres temperatur roboczych płytek drukowanych SSQ do otworów wynosi od -55 do 125°C.
Gniazda SSQ PCB o numerze katalogowym TSW-xxx-01-x-x mają długość ogona 2,64 mm.
Gniazda SSQ PCB o numerze katalogowym TSW-xxx-02-x-x mają długość ogonową 4,93mm.

Gniazda PCB z serii SSQ do płytek z otworami kwadratowymi pasują do następujących elementów:
Seria TSW z otworami kwadratowymi o grubości 2,54 mm - typowo patrz numer podstawowy 767-0849.
Kształtki kwadratowe SMT z serii TSM 2,54 mm - patrz zazwyczaj numer ewidencyjny 765-6458.

2,54 mm typu płytka-płytka i przewód-płytka-Samtec
