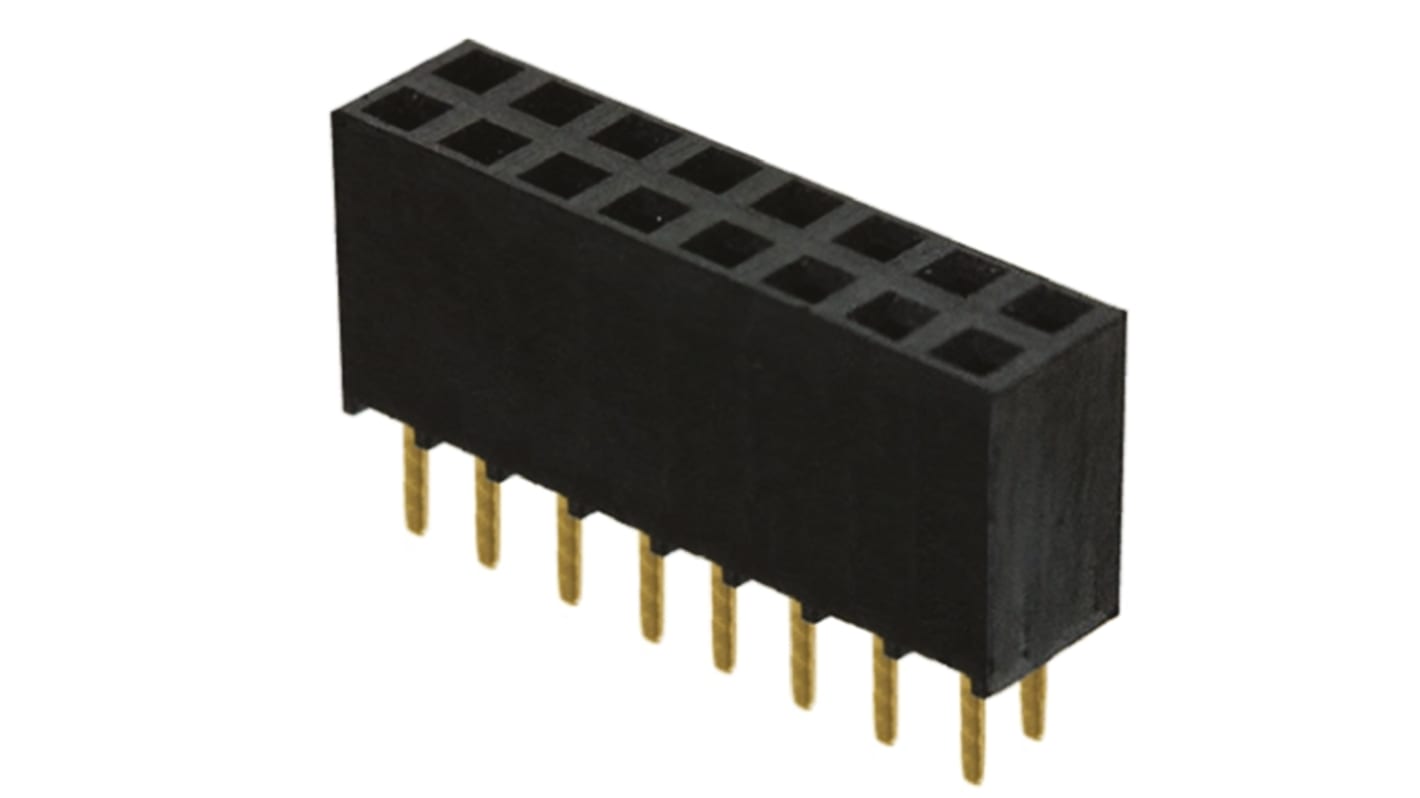

Gniazdo PCB 16 -pinowe 2 -rzędowe raster: 2.54mm typu płytka – płytka Kątowe Przewlekany

Blacha z tworzywa sztucznego typu SSW przechodząca przez kwadratowy słupek płytki do płytki, lutowane listwy gniazd o skoku 2,54 mm i czarny izolator polimeru ciekłego. Styki PCB 2,54 mm wykonane z brązu fosforowego o grubości 0,51 μm na styku i złotych błysków na ogonie (poza numerami magazynowymi 765-5739 i 765-5786, które mają styki z cyny matowej), wykonane są z brązu fosforowego. Te płytki drukowane do płytek o średnicy 2,54 mm są dostępne w różnych konfiguracjach, w tym jedno- i dwurzędowe, proste i kątowe oraz z możliwością wyboru długości prowadnic. Zakres temperatur roboczych płytek drukowanych SSW w gniazdach przelotowych wynosi od -55 do 125°C w przypadku wersji pozłacanych i od -55 do 105°C w przypadku wersji z cyną matową.
Gniazda SSW PCB o numerze katalogowym TSW-xxx-01-x-x mają długość ogona 2,64 mm.
Gniazda SSW PCB o numerze katalogowym TSW-xxx-02-x-x mają długość ogonową 4,93mm.

Gniazda PCB z serii SSW do płytek z otworami kwadratowymi pasują do następujących elementów:
Seria TSW z otworami kwadratowymi o grubości 2,54 mm - typowo patrz numer podstawowy 767-0849.
Kształtki kwadratowe SMT z serii TSM 2,54 mm - patrz zazwyczaj numer ewidencyjny 765-6458.

2,54 mm typu płytka-płytka i przewód-płytka-Samtec
