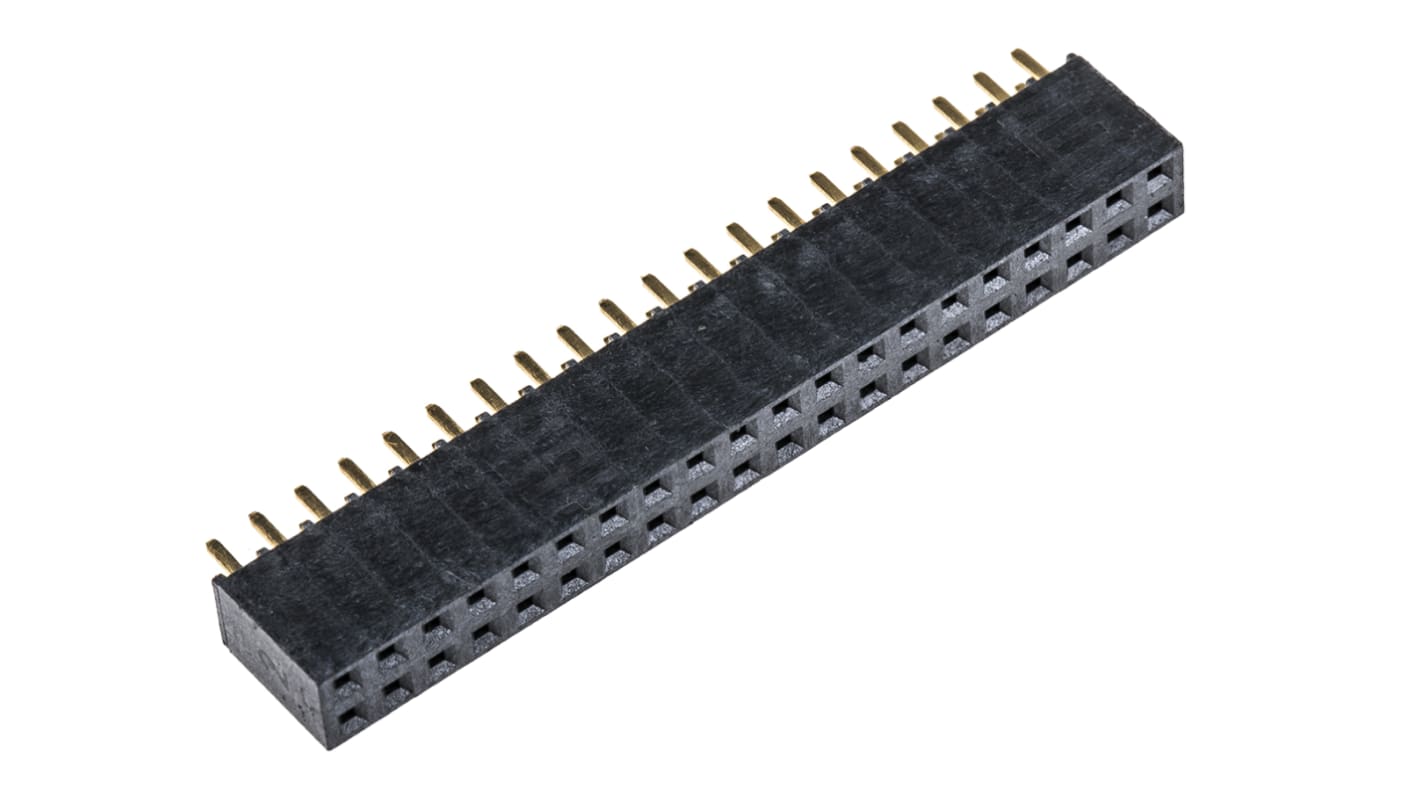

Gniazdo PCB 20 -pinowe 2 -rzędowe raster: 2.54mm typu płytka – płytka Kątowe Przewlekany

Blacha z tworzywa sztucznego typu SSW przechodząca przez kwadratowy słupek płytki do płytki, lutowane listwy gniazd o skoku 2,54 mm i czarny izolator polimeru ciekłego. Styki PCB 2,54 mm wykonane z brązu fosforowego o grubości 0,51 μm na styku i złotych błysków na ogonie (poza numerami magazynowymi 765-5739 i 765-5786, które mają styki z cyny matowej), wykonane są z brązu fosforowego. Te płytki drukowane do płytek o średnicy 2,54 mm są dostępne w różnych konfiguracjach, w tym jedno- i dwurzędowe, proste i kątowe oraz z możliwością wyboru długości prowadnic. Zakres temperatur roboczych płytek drukowanych SSW w gniazdach przelotowych wynosi od -55 do 125°C w przypadku wersji pozłacanych i od -55 do 105°C w przypadku wersji z cyną matową.
Gniazda SSW PCB o numerze katalogowym TSW-xxx-01-x-x mają długość ogona 2,64 mm.
Gniazda SSW PCB o numerze katalogowym TSW-xxx-02-x-x mają długość ogonową 4,93mm.

Gniazda PCB z serii SSW do płytek z otworami kwadratowymi pasują do następujących elementów:
Seria TSW z otworami kwadratowymi o grubości 2,54 mm - typowo patrz numer podstawowy 767-0849.
Kształtki kwadratowe SMT z serii TSM 2,54 mm - patrz zazwyczaj numer ewidencyjny 765-6458.

To wysokiej jakości gniazdo Samtec PCB zostało zaprojektowane z precyzją, aby sprostać wymaganiom różnych branż. Dzięki materiałowi styków z brązu i prostej orientacji, gniazdo to zapewnia niezawodne działanie. Dzięki montażowi przelotowemu i prądowi znamionowemu 6,9 A zapewnia wydajną transmisję mocy. Skok 2,54 mm i napięcie znamionowe 550 V sprawiają, że nadaje się do szerokiego zakresu zastosowań.

• Materiał styków z brązu dla lepszej przewodności
• Prosta orientacja dla łatwej instalacji
• montaż przelotowy dla bezpiecznych połączeń
• prąd znamionowy 6,9 A dla wydajnego transferu mocy
• skok 2,54 mm dla kompatybilności ze standardowymi płytami
• napięcie znamionowe 550 V do zastosowań wymagających dużej mocy

• Idealny do zastosowań ze złączami płytka-płytka
• Nadaje się do gniazd PCB wysokiego napięcia
• Może być stosowany w urządzeniach elektronicznych wymagających złączy 40-pinowych
• Używany w systemach mechanicznych i automatyki do niezawodnych połączeń

Tak, gniazdo PCB zostało zaprojektowane tak, aby spełniać wymagania wysokiego napięcia.

Prosta orientacja i montaż przelotowy zapewniają bezpieczne i niezawodne połączenia.

Tak, gniazdo jest niezawodne w przypadku konfiguracji złączy płytka-płytka.

Tak, jest kompatybilny z różnymi systemami automatyki.

Prąd znamionowy gniazda wynosi 6,9 A.

2,54 mm typu płytka-płytka i przewód-płytka-Samtec
