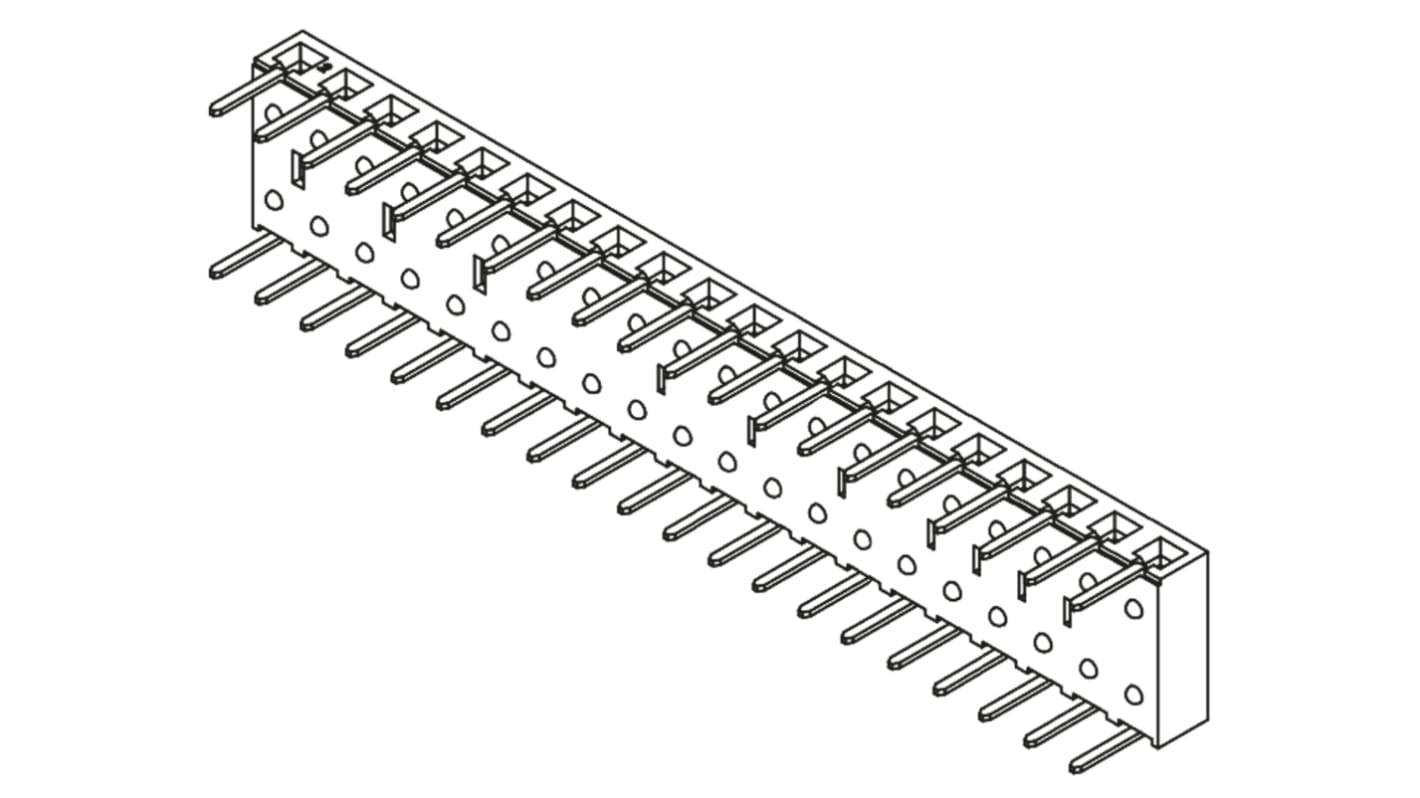

Gniazdo PCB 20 -pinowe raster: 2.54mm typu płytka – płytka Kąt Proste Przewlekany
- Nr art. RS:
- 766-6543
- Nr części producenta:
- BCS-120-L-S-HE
- Producent:
- Samtec
Przy zakupie hurtowym dostępna zniżka
Suma częściowa (1 sztuka)*
25,77 zł
(bez VAT)
31,70 zł
(z VAT)
DARMOWA wysyłka dla zamówień o wartości powyżej 300,00 zł
Tymczasowo niedostępny
- Dostępne od 07 stycznia 2026
Potrzebujesz więcej? Wprowadź ilość, kliknij „Sprawdź daty dostawy” dla szczegółów dostawy.
Produkty | Za jednostkę |
|---|---|
| 1 - 19 | 25,77 zł |
| 20 - 74 | 21,42 zł |
| 75 - 299 | 18,09 zł |
| 300 - 599 | 16,74 zł |
| 600 + | 15,35 zł |
*cena orientacyjna
- Nr art. RS:
- 766-6543
- Nr części producenta:
- BCS-120-L-S-HE
- Producent:
- Samtec
Dane techniczne
Dane techniczne
Atesty i certyfikaty
Szczegółowe dane produktu
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie | Atrybut | Wartość |
|---|---|---|
| Marka | Samtec | |
| Liczba styków | 20 | |
| Liczba rzędów | 1 | |
| Raster | 2.54mm | |
| Typ | Płytka - płytka | |
| Typ montażu | Przewlekany | |
| Typ obudowy | Kąt Proste | |
| Metoda zakończenia | Przepust | |
| Prąd znamionowy | 5.9A | |
| Napięcie znamionowe | 450 V | |
| Seria | BCS | |
| Materiał styków | Brąz | |
| Zaznacz wszystkie | ||
|---|---|---|
Marka Samtec | ||
Liczba styków 20 | ||
Liczba rzędów 1 | ||
Raster 2.54mm | ||
Typ Płytka - płytka | ||
Typ montażu Przewlekany | ||
Typ obudowy Kąt Proste | ||
Metoda zakończenia Przepust | ||
Prąd znamionowy 5.9A | ||
Napięcie znamionowe 450 V | ||
Seria BCS | ||
Materiał styków Brąz | ||
Standardowa szyna nasadowa złącza skrzynki 2,54 mm - seria BCS
Płytka z serii BCS do płytki drukowanej przechodzącej przez standardową listwę połączeniową z otworami o skoku 2,54 mm, konfigurację z jednym rzędem i możliwość wyboru orientacji TOP lub poziomej korpusu podstawowego. Korpus tych listew gniazdowych złączy z serii BCS 2,54 mm PCB jest wykonany z czarnego płynnego polimeru kryształowego, a styki wykonane są z brązu fosforowego z pozłacanym pokryciem 0,25 μm na styku i cyny matowej na ogonie. Zakres temperatur, w jakim mogą być stosowane listwy gniazd od płyty BCS do skrzynki złączy płyty wynosi od -55 do +125°C.
Numery katalogowe BCS-XXX-X HE są jednosekundowymi wierszami, w pozycji poziomej.
Numery części BCS-XXX-X TE są pojedynczymi rzędami, TOP miejscami.
Numery katalogowe BCS-XXX-X HE są jednosekundowymi wierszami, w pozycji poziomej.
Numery części BCS-XXX-X TE są pojedynczymi rzędami, TOP miejscami.
Uwaga
Gniazda złączy między płytami serii BCS a modułami płyt będą zgodne z następującymi urządzeniami:
Seria TSW z kwadratowymi nagłówkami postscriptowymi - zazwyczaj numer podstawowy 767-0877.
Kwadratowe nagłówki końcowe SMT serii TSM - zazwyczaj numer ewidencyjny 765-6489.
Stertowniki z elastyczną kwadratową płytą serii DW - zazwyczaj 277-9720.
Stertowniki z elastyczną kwadratową płytą główną serii EW - zazwyczaj 277-9742.
Seria TSW z kwadratowymi nagłówkami postscriptowymi - zazwyczaj numer podstawowy 767-0877.
Kwadratowe nagłówki końcowe SMT serii TSM - zazwyczaj numer ewidencyjny 765-6489.
Stertowniki z elastyczną kwadratową płytą serii DW - zazwyczaj 277-9720.
Stertowniki z elastyczną kwadratową płytą główną serii EW - zazwyczaj 277-9742.
.
2,54 mm typu płytka-płytka i przewód-płytka-Samtec
